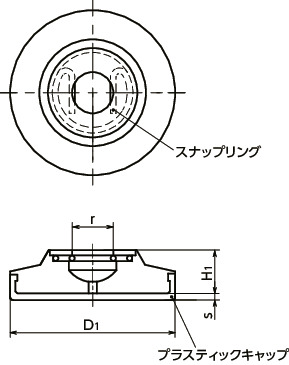

SCPS-60-M20-KRの形状図
単位 : mm
| 品番 | 適用グラブスクリュー | D1 | r | H1 | s | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCPS-60-M20-KR | SGTS-M20 | 60 | 16.5 | 15.5 | 1.7 | 206 | 6,260 | 6,886 | CAD | カート | 実働10日目出荷 |
SCPS-60-M20-KRの材質・仕上げ
| SCPS-KR | |
|---|---|
| スラストパッド | SUS304相当 |
| プラスティックキャップ | TPE（黒） 硬度ショアA75 |

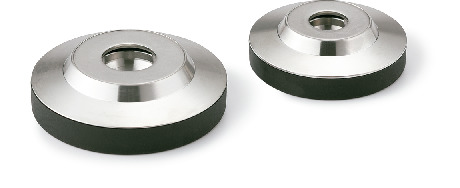

SCPS-60-M20-KRの特長
- 耐蝕性にすぐれたステンレス製のスラストパッド。
- グラブスクリューSGTSを別途購入し、セットでご使用ください。SGTS
- グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。
- ワークの表面が傾いている場合などに効果的です。
- スラストパッドはグラブスクリューに対して約12°まで傾きます。
- 大径パッドにより面圧を低減します。
- 滑り止めに効果的なTPE製キャップつき。
- グラブスクリューとスラストパッドがセットになった商品SGTS-SCPS-KRもあります。SGTS-SCPS-KR
