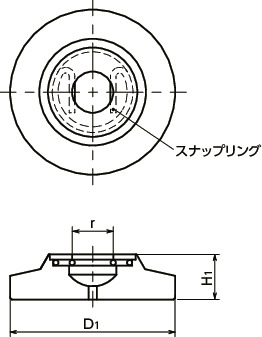

SCPS-80-M20の形状図
単位 : mm
| 品番 | 適用グラブスクリュー | D1 | r | H1 | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCPS-80-M20 | SGTS-M20 | 80 | 16.5 | 20 | 482 | 14,200 | 15,620 | CAD | カート | 実働15日目出荷 |
SCPS-80-M20の材質・仕上げ
| SCPS | |
|---|---|
| スラストパッド | SUS304相当 |
SCPS-80-M20の特長

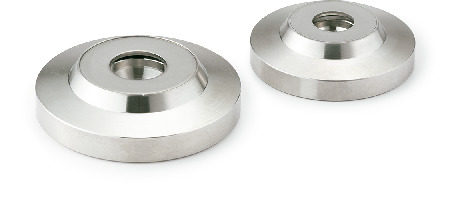

- 耐蝕性にすぐれたステンレス製のスラストパッド。
- グラブスクリューSGTSを別途購入し、セットでご使用ください。SGTS
- グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。
- スラストパッドはグラブスクリューに対して約12°まで傾きます。ワークの表面が傾いている場合などに効果的です。
- 大径パッドにより面圧を低減します。
- グラブスクリューとスラストパッドがセットになった商品SGTS-SCPSもあります。SGTS-SCPS
