NBK

  • セットカラー

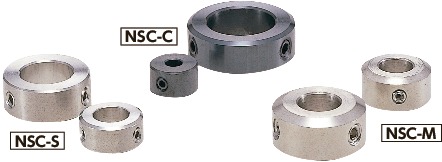

セットカラー - セットスクリュータイプ

Set Collar Setscrew Type

NSC-C

安全上の注意

NSC-Cセットカラー - セットスクリュータイプ

形状図

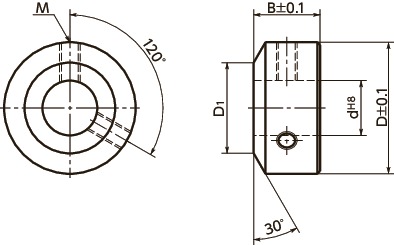

NSC-Cセットカラー - セットスクリュータイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
13
14
15
16
17
18
20
22
25
28
30
32
35
38
40
45
50
B
すべて
5
6
8
10
12
15
7
18
14
16
20
22
25
Ｄ
すべて
7
8
12
11
14
15
16
18
20
22
26
24
25
28
30
32
38
42
45
49
53
50
55
59
64
60
72
75
70
79

単位 : mm

品番 d B Ｄ D1 M セットスクリュー 本数 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-5-C 3 5 7 － M3 1 1 160 176 CAD カート 実働1日目出荷
NSC-3-6-C 3 6 7 － M3 1 1 160 176 CAD カート 実働1日目出荷
NSC-3-8-C 3 8 7 － M3 1 2 160 176 CAD カート 実働1日目出荷
NSC-4-5-C 4 5 8 － M3 1 1 210 231 CAD カート 実働1日目出荷
NSC-4-6-C 4 6 12 － M4 1 5 210 231 CAD カート 実働1日目出荷
NSC-4-8-C 4 8 12 － M4 1 6 210 231 CAD カート 実働1日目出荷
NSC-5-5-C 5 5 11 － M3 1 3 220 242 CAD カート 実働1日目出荷
NSC-5-6-C 5 6 14 － M4 1 6 220 242 CAD カート 実働1日目出荷
NSC-5-8-C 5 8 14 － M4 1 8 220 242 CAD カート 実働1日目出荷
NSC-5-10-C 5 10 14 － M4 1 10 220 242 CAD カート 実働1日目出荷
NSC-6-5-C 6 5 12 － M3 2 3 230 253 CAD カート 実働1日目出荷
NSC-6-6-C 6 6 15 － M4 1 6 230 253 CAD カート 実働1日目出荷
NSC-6-8-C 6 8 15 － M4 1 9 230 253 CAD カート 実働1日目出荷
NSC-6-10-C 6 10 16 － M4 1 13 230 253 CAD カート 実働1日目出荷
NSC-8-5-C 8 5 14 － M3 2 4 250 275 CAD カート 実働1日目出荷
NSC-8-6-C 8 6 16 13 M4 2 6 250 275 CAD カート 実働1日目出荷
NSC-8-8-C 8 8 16 13 M4 2 9 250 275 CAD カート 実働1日目出荷
NSC-8-10-C 8 10 18 13 M4 2 16 250 275 CAD カート 実働1日目出荷
NSC-10-5-C 10 5 16 － M3 2 5 260 286 CAD カート 実働1日目出荷
NSC-10-6-C 10 6 18 16 M4 2 8 260 286 CAD カート 実働1日目出荷
NSC-10-8-C 10 8 18 16 M4 2 10 260 286 CAD カート 実働1日目出荷
NSC-10-10-C 10 10 20 16 M4 2 17 260 286 CAD カート 実働1日目出荷
NSC-12-6-C 12 6 20 － M4 2 9 320 352 CAD カート 実働1日目出荷
NSC-12-8-C 12 8 22 20 M4 2 16 320 352 CAD カート 実働1日目出荷
NSC-12-10-C 12 10 26 20 M5 2 30 320 352 CAD カート 実働1日目出荷
NSC-12-12-C 12 12 26 20 M6 2 36 320 352 CAD カート 実働1日目出荷
NSC-13-6-C 13 6 20 － M4 2 8 350 385 CAD カート 実働1日目出荷
NSC-13-8-C 13 8 22 20 M4 2 15 350 385 CAD カート 実働1日目出荷
NSC-13-10-C 13 10 26 20 M5 2 28 350 385 CAD カート 実働1日目出荷
NSC-14-12-C 14 12 26 20 M5 2 33 380 418 CAD カート 実働1日目出荷
NSC-15-6-C 15 6 24 － M4 2 12 400 440 CAD カート 実働1日目出荷
NSC-15-8-C 15 8 25 24 M5 2 19 400 440 CAD カート 実働1日目出荷
NSC-15-10-C 15 10 25 24 M5 2 24 400 440 CAD カート 実働1日目出荷
NSC-15-12-C 15 12 28 24 M5 2 39 400 440 CAD カート 実働1日目出荷
NSC-16-6-C 16 6 24 － M4 2 11 400 440 CAD カート 実働1日目出荷
NSC-16-8-C 16 8 28 24 M5 2 24 400 440 CAD カート 実働1日目出荷
NSC-16-10-C 16 10 28 24 M5 2 31 400 440 CAD カート 実働1日目出荷
NSC-16-12-C 16 12 28 24 M5 2 37 400 440 CAD カート 実働1日目出荷
NSC-17-10-C 17 10 30 26 M6 2 35 440 484 CAD カート 実働1日目出荷
NSC-17-12-C 17 12 32 26 M6 2 49 440 484 CAD カート 実働1日目出荷
NSC-18-15-C 18 15 32 29 M6 2 61 440 484 CAD カート 実働1日目出荷
NSC-20-7-C 20 7 30 － M5 2 21 470 517 CAD カート 実働1日目出荷
NSC-20-10-C 20 10 32 29 M6 2 36 470 517 CAD カート 実働1日目出荷
NSC-20-12-C 20 12 32 29 M6 2 83 470 517 CAD カート 実働1日目出荷
NSC-20-15-C 20 15 32 29 M6 2 55 470 517 CAD カート 実働1日目出荷
NSC-22-18-C 22 18 38 34 M8 2 101 560 616 CAD カート 実働1日目出荷
NSC-25-12-C 25 12 38 37 M6 2 60 620 682 CAD カート 実働1日目出荷
NSC-25-15-C 25 15 38 37 M6 2 73 620 682 CAD カート 実働1日目出荷
NSC-25-18-C 25 18 42 38 M8 2 122 620 682 CAD カート 実働1日目出荷
NSC-28-18-C 28 18 45 40 M8 2 129 700 770 CAD カート 実働1日目出荷
NSC-30-14-C 30 14 45 42 M8 2 91 710 781 CAD カート 実働1日目出荷
NSC-30-16-C 30 16 45 42 M8 2 106 710 781 CAD カート 実働1日目出荷
NSC-30-18-C 30 18 49 42 M8 2 156 710 781 CAD カート 実働1日目出荷
NSC-30-20-C 30 20 49 42 M8 2 175 710 781 CAD カート 実働1日目出荷
NSC-32-20-C 32 20 53 44 M8 2 206 850 935 CAD カート 実働1日目出荷
NSC-35-15-C 35 15 50 47 M8 2 111 890 979 CAD カート 実働1日目出荷
NSC-35-18-C 35 18 55 47 M8 2 187 890 979 CAD カート 実働1日目出荷
NSC-35-20-C 35 20 59 47 M8 2 256 890 979 CAD カート 実働1日目出荷
NSC-38-22-C 38 22 64 50 M10 2 330 1,340 1,474 CAD カート 実働1日目出荷
NSC-40-18-C 40 18 60 55 M10 2 213 1,470 1,617 CAD カート 実働1日目出荷
NSC-40-22-C 40 22 72 55 M10 2 438 1,470 1,617 CAD カート 実働1日目出荷
NSC-45-22-C 45 22 75 60 M10 2 445 1,650 1,815 CAD カート 実働1日目出荷
NSC-50-20-C 50 20 70 65 M10 2 284 1,700 1,870 CAD カート 実働1日目出荷
NSC-50-25-C 50 25 79 65 M10 2 537 1,700 1,870 CAD カート 実働1日目出荷

●六角穴付き止めねじが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSC-CP2（NSC-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSC-C
本体 S45C
四三酸化鉄皮膜（黒）
六角穴付き
止めねじ		 SCM435
四三酸化鉄皮膜（黒）

特長

  • セットスクリュータイプのセットカラー。
  • シャフトへの締結はセットスクリューで行います。
  • 片側端面の面取りを大きくしています（軸穴径8mm以上）。
    ベアリングを固定する際、セットカラーが外輪に干渉するのを避けます。
