NBK

  • セットカラー

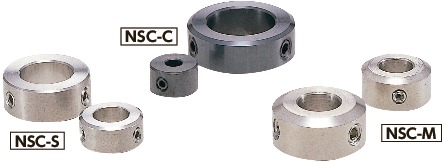

セットカラー - セットスクリュータイプ

Set Collar Setscrew Type

NSC-M

安全上の注意

NSC-Mセットカラー - セットスクリュータイプ

形状図

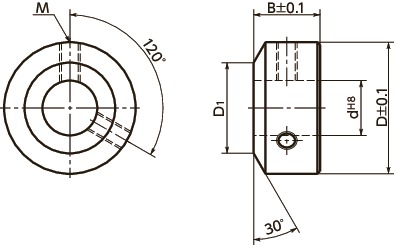

NSC-Mセットカラー - セットスクリュータイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
13
14
15
16
17
18
20
22
25
28
30
32
35
38
40
45
50
B
すべて
5
6
8
10
12
15
7
18
14
16
20
22
25
Ｄ
すべて
7
8
12
11
14
15
16
18
20
22
26
24
25
28
30
32
38
42
45
49
53
50
55
59
64
60
72
75
70
79

単位 : mm

品番 d B Ｄ D1 M セットスクリュー 本数 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-5-M 3 5 7 － M3 1 1 300 330 CAD カート 実働1日目出荷
NSC-3-6-M 3 6 7 － M3 1 1 300 330 CAD カート 実働1日目出荷
NSC-3-8-M 3 8 7 － M3 1 2 300 330 CAD カート 実働1日目出荷
NSC-4-5-M 4 5 8 － M3 1 1 330 363 CAD カート 実働1日目出荷
NSC-4-6-M 4 6 12 － M4 1 5 330 363 CAD カート 実働1日目出荷
NSC-4-8-M 4 8 12 － M4 1 6 330 363 CAD カート 実働1日目出荷
NSC-5-5-M 5 5 11 － M3 1 3 360 396 CAD カート 実働1日目出荷
NSC-5-6-M 5 6 14 － M4 1 6 360 396 CAD カート 実働1日目出荷
NSC-5-8-M 5 8 14 － M4 1 8 360 396 CAD カート 実働1日目出荷
NSC-5-10-M 5 10 14 － M4 1 10 360 396 CAD カート 実働1日目出荷
NSC-6-5-M 6 5 12 － M3 2 3 400 440 CAD カート 実働1日目出荷
NSC-6-6-M 6 6 15 － M4 1 7 400 440 CAD カート 実働1日目出荷
NSC-6-8-M 6 8 15 － M4 1 7 400 440 CAD カート 実働1日目出荷
NSC-6-10-M 6 10 16 － M4 1 13 400 440 CAD カート 実働1日目出荷
NSC-8-5-M 8 5 14 － M3 2 4 440 484 CAD カート 実働1日目出荷
NSC-8-6-M 8 6 16 13 M4 2 6 440 484 CAD カート 実働1日目出荷
NSC-8-8-M 8 8 16 13 M4 2 9 440 484 CAD カート 実働1日目出荷
NSC-8-10-M 8 10 18 13 M4 2 15 440 484 CAD カート 実働1日目出荷
NSC-10-5-M 10 5 16 － M3 2 8 460 506 CAD カート 実働1日目出荷
NSC-10-6-M 10 6 18 16 M4 2 8 460 506 CAD カート 実働1日目出荷
NSC-10-8-M 10 8 18 16 M4 2 10 460 506 CAD カート 実働1日目出荷
NSC-10-10-M 10 10 20 16 M4 2 17 460 506 CAD カート 実働1日目出荷
NSC-12-6-M 12 6 20 － M4 2 8 530 583 CAD カート 実働1日目出荷
NSC-12-8-M 12 8 22 20 M4 2 16 530 583 CAD カート 実働1日目出荷
NSC-12-10-M 12 10 26 20 M5 2 30 530 583 CAD カート 実働1日目出荷
NSC-12-12-M 12 12 26 20 M6 2 36 530 583 CAD カート 実働1日目出荷
NSC-13-6-M 13 6 20 － M4 2 8 580 638 CAD カート 実働1日目出荷
NSC-13-8-M 13 8 22 20 M4 2 15 580 638 CAD カート 実働1日目出荷
NSC-13-10-M 13 10 26 20 M5 2 29 580 638 CAD カート 実働1日目出荷
NSC-14-12-M 14 12 26 20 M5 2 33 630 693 CAD カート 実働1日目出荷
NSC-15-6-M 15 6 24 － M4 2 12 650 715 CAD カート 実働1日目出荷
NSC-15-8-M 15 8 25 24 M5 2 19 650 715 CAD カート 実働1日目出荷
NSC-15-10-M 15 10 25 24 M5 2 24 650 715 CAD カート 実働1日目出荷
NSC-15-12-M 15 12 28 24 M5 2 39 650 715 CAD カート 実働1日目出荷
NSC-16-6-M 16 6 24 － M4 2 11 690 759 CAD カート 実働1日目出荷
NSC-16-8-M 16 8 28 24 M5 2 24 690 759 CAD カート 実働1日目出荷
NSC-16-10-M 16 10 28 24 M5 2 31 690 759 CAD カート 実働1日目出荷
NSC-16-12-M 16 12 28 24 M5 2 37 690 759 CAD カート 実働1日目出荷
NSC-17-10-M 17 10 30 26 M6 2 35 730 803 CAD カート 実働1日目出荷
NSC-17-12-M 17 12 32 26 M6 2 51 730 803 CAD カート 実働1日目出荷
NSC-18-15-M 18 15 32 29 M6 2 61 740 814 CAD カート 実働1日目出荷
NSC-20-7-M 20 7 30 － M5 2 21 780 858 CAD カート 実働1日目出荷
NSC-20-10-M 20 10 32 29 M6 2 68 780 858 CAD カート 実働1日目出荷
NSC-20-12-M 20 12 32 29 M6 2 44 780 858 CAD カート 実働1日目出荷
NSC-20-15-M 20 15 32 29 M6 2 55 780 858 CAD カート 実働1日目出荷
NSC-22-18-M 22 18 38 34 M8 2 101 870 957 CAD カート 実働1日目出荷
NSC-25-12-M 25 12 38 37 M6 2 58 980 1,078 CAD カート 実働1日目出荷
NSC-25-15-M 25 15 38 37 M6 2 72 980 1,078 CAD カート 実働1日目出荷
NSC-25-18-M 25 18 42 38 M8 2 120 980 1,078 CAD カート 実働1日目出荷
NSC-28-18-M 28 18 45 40 M8 2 130 1,120 1,232 CAD カート 実働1日目出荷
NSC-30-14-M 30 14 45 42 M8 2 92 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-16-M 30 16 45 42 M8 2 105 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-18-M 30 18 49 42 M8 2 157 1,190 1,309 CAD カート 実働1日目出荷
NSC-30-20-M 30 20 49 42 M8 2 176 1,190 1,309 CAD カート 実働1日目出荷
NSC-32-20-M 32 20 53 44 M8 2 205 1,360 1,496 CAD カート 実働1日目出荷
NSC-35-15-M 35 15 50 47 M8 2 114 1,430 1,573 CAD カート 実働1日目出荷
NSC-35-18-M 35 18 55 47 M8 2 188 1,430 1,573 CAD カート 実働1日目出荷
NSC-35-20-M 35 20 59 47 M8 2 257 1,430 1,573 CAD カート 実働1日目出荷
NSC-38-22-M 38 22 64 50 M10 2 330 1,740 1,914 CAD カート 実働1日目出荷
NSC-40-18-M 40 18 60 55 M10 2 211 1,830 2,013 CAD カート 実働1日目出荷
NSC-40-22-M 40 22 72 55 M10 2 438 1,830 2,013 CAD カート 実働1日目出荷
NSC-45-22-M 45 22 75 60 M10 2 446 2,070 2,277 CAD カート 実働1日目出荷
NSC-50-20-M 50 20 70 65 M10 2 284 2,230 2,453 CAD カート 実働1日目出荷
NSC-50-25-M 50 25 79 65 M10 2 538 2,230 2,453 CAD カート 実働1日目出荷

●六角穴付き止めねじが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSC-CP2（NSC-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSC-M
本体 S45C
無電解ニッケルメッキ
六角穴付き
止めねじ		 SUSXM7

特長

  • セットスクリュータイプのセットカラー。
  • シャフトへの締結はセットスクリューで行います。
  • 片側端面の面取りを大きくしています（軸穴径8mm以上）。
    ベアリングを固定する際、セットカラーが外輪に干渉するのを避けます。
