NBK

  • セットカラー

セットカラー - セットスクリュータイプ

Set Collar Setscrew Type

NSC-S

安全上の注意

NSC-Sセットカラー - セットスクリュータイプ

形状図

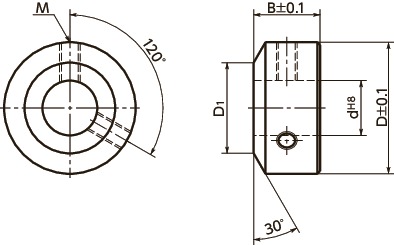

NSC-Sセットカラー - セットスクリュータイプ寸法図

寸法・CAD・価格

絞り込み

d
すべて
3
4
5
6
8
10
12
13
14
15
16
17
18
20
22
25
28
30
32
35
38
40
45
50
B
すべて
5
6
8
10
12
15
7
18
14
16
20
22
25
Ｄ
すべて
7
8
12
11
14
15
16
18
20
22
26
24
25
28
30
32
38
42
45
49
53
50
55
59
64
60
72
75
70
79

単位 : mm

品番 d B Ｄ D1 M セットスクリュー 本数 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NSC-3-5-S 3 5 7 － M3 1 1 360 396 CAD カート 実働1日目出荷
NSC-3-6-S 3 6 7 － M3 1 1 360 396 CAD カート 実働1日目出荷
NSC-3-8-S 3 8 7 － M3 1 2 360 396 CAD カート 実働1日目出荷
NSC-4-5-S 4 5 8 － M3 1 1 360 396 CAD カート 実働1日目出荷
NSC-4-6-S 4 6 12 － M4 1 4 360 396 CAD カート 実働1日目出荷
NSC-4-8-S 4 8 12 － M4 1 6 360 396 CAD カート 実働1日目出荷
NSC-5-5-S 5 5 11 － M3 1 3 440 484 CAD カート 実働1日目出荷
NSC-5-6-S 5 6 14 － M4 1 6 440 484 CAD カート 実働1日目出荷
NSC-5-8-S 5 8 14 － M4 1 8 440 484 CAD カート 実働1日目出荷
NSC-5-10-S 5 10 14 － M4 1 10 440 484 CAD カート 実働1日目出荷
NSC-6-5-S 6 5 12 － M3 1 3 440 484 CAD カート 実働1日目出荷
NSC-6-6-S 6 6 15 － M4 1 7 440 484 CAD カート 実働1日目出荷
NSC-6-8-S 6 8 15 － M4 1 9 440 484 CAD カート 実働1日目出荷
NSC-6-10-S 6 10 16 － M4 1 13 440 484 CAD カート 実働1日目出荷
NSC-8-5-S 8 5 14 － M3 2 4 500 550 CAD カート 実働1日目出荷
NSC-8-6-S 8 6 16 13 M4 2 7 500 550 CAD カート 実働1日目出荷
NSC-8-8-S 8 8 16 13 M4 2 9 500 550 CAD カート 実働1日目出荷
NSC-8-10-S 8 10 18 13 M4 2 15 500 550 CAD カート 実働1日目出荷
NSC-10-5-S 10 5 16 － M3 2 5 500 550 CAD カート 実働1日目出荷
NSC-10-6-S 10 6 18 16 M4 2 8 500 550 CAD カート 実働1日目出荷
NSC-10-8-S 10 8 18 16 M4 2 10 500 550 CAD カート 実働1日目出荷
NSC-10-10-S 10 10 20 16 M4 2 17 500 550 CAD カート 実働1日目出荷
NSC-12-6-S 12 6 20 － M4 2 9 590 649 CAD カート 実働1日目出荷
NSC-12-8-S 12 8 22 20 M4 2 16 590 649 CAD カート 実働1日目出荷
NSC-12-10-S 12 10 26 20 M5 2 32 590 649 CAD カート 実働1日目出荷
NSC-12-12-S 12 12 26 20 M6 2 36 590 649 CAD カート 実働1日目出荷
NSC-13-6-S 13 6 20 － M4 2 8 610 671 CAD カート 実働1日目出荷
NSC-13-8-S 13 8 22 20 M4 2 15 610 671 CAD カート 実働1日目出荷
NSC-13-10-S 13 10 26 20 M5 2 29 610 671 CAD カート 実働1日目出荷
NSC-14-12-S 14 12 26 20 M5 2 33 650 715 CAD カート 実働1日目出荷
NSC-15-6-S 15 6 24 － M4 2 12 690 759 CAD カート 実働1日目出荷
NSC-15-8-S 15 8 25 24 M5 2 19 690 759 CAD カート 実働1日目出荷
NSC-15-10-S 15 10 25 24 M5 2 24 690 759 CAD カート 実働1日目出荷
NSC-15-12-S 15 12 28 24 M5 2 39 690 759 CAD カート 実働1日目出荷
NSC-16-6-S 16 6 24 － M4 2 11 710 781 CAD カート 実働1日目出荷
NSC-16-8-S 16 8 28 24 M5 2 24 710 781 CAD カート 実働1日目出荷
NSC-16-10-S 16 10 28 24 M5 2 31 710 781 CAD カート 実働1日目出荷
NSC-16-12-S 16 12 28 24 M5 2 37 710 781 CAD カート 実働1日目出荷
NSC-17-10-S 17 10 30 26 M6 2 36 740 814 CAD カート 実働1日目出荷
NSC-17-12-S 17 12 32 26 M6 2 50 740 814 CAD カート 実働1日目出荷
NSC-18-15-S 18 15 32 29 M6 2 62 810 891 CAD カート 実働1日目出荷
NSC-20-7-S 20 7 30 － M5 2 21 850 935 CAD カート 実働1日目出荷
NSC-20-10-S 20 10 32 29 M6 2 37 850 935 CAD カート 実働1日目出荷
NSC-20-12-S 20 12 32 29 M6 2 44 850 935 CAD カート 実働1日目出荷
NSC-20-15-S 20 15 32 29 M6 2 56 850 935 CAD カート 実働1日目出荷
NSC-22-18-S 22 18 38 34 M8 2 103 1,130 1,243 CAD カート 実働1日目出荷
NSC-25-12-S 25 12 38 37 M6 2 60 1,390 1,529 CAD カート 実働1日目出荷
NSC-25-15-S 25 15 38 37 M6 2 74 1,390 1,529 CAD カート 実働1日目出荷
NSC-25-18-S 25 18 42 38 M8 2 124 1,390 1,529 CAD カート 実働1日目出荷
NSC-28-18-S 28 18 45 40 M8 2 133 1,480 1,628 CAD カート 実働1日目出荷
NSC-30-14-S 30 14 45 42 M8 2 93 1,580 1,738 CAD カート 実働1日目出荷
NSC-30-16-S 30 16 45 42 M8 2 109 1,580 1,738 CAD カート 実働1日目出荷
NSC-30-18-S 30 18 49 42 M8 2 158 1,580 1,738 CAD カート 実働1日目出荷
NSC-30-20-S 30 20 49 42 M8 2 176 1,580 1,738 CAD カート 実働1日目出荷
NSC-32-20-S 32 20 53 44 M8 2 209 2,050 2,255 CAD カート 実働1日目出荷
NSC-35-15-S 35 15 50 47 M8 2 113 2,310 2,541 CAD カート 実働1日目出荷
NSC-35-18-S 35 18 55 47 M8 2 190 2,310 2,541 CAD カート 実働1日目出荷
NSC-35-20-S 35 20 59 47 M8 2 258 2,310 2,541 CAD カート 実働1日目出荷
NSC-38-22-S 38 22 64 50 M10 2 332 2,950 3,245 CAD カート 実働1日目出荷
NSC-40-18-S 40 18 60 55 M10 2 211 3,230 3,553 CAD カート 実働1日目出荷
NSC-40-22-S 40 22 72 55 M10 2 441 3,230 3,553 CAD カート 実働1日目出荷
NSC-45-22-S 45 22 75 60 M10 2 449 3,690 4,059 CAD カート 実働1日目出荷
NSC-50-20-S 50 20 70 65 M10 2 285 3,870 4,257 CAD カート 実働1日目出荷
NSC-50-25-S 50 25 79 65 M10 2 542 3,870 4,257 CAD カート 実働1日目出荷

●六角穴付き止めねじが付属しています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

正しい使い方　ここがポイント！

動画はNSC-CP2（NSC-CP2）を用いた例です。本商品でも同様の操作で使用できます。


材質・仕上げ

NSC-S
本体 SUS304
六角穴付き
止めねじ		 SUSXM7

特長

  • セットスクリュータイプのセットカラー。
  • シャフトへの締結はセットスクリューで行います。
  • 片側端面の面取りを大きくしています（軸穴径8mm以上）。
    ベアリングを固定する際、セットカラーが外輪に干渉するのを避けます。
