• 構造部品

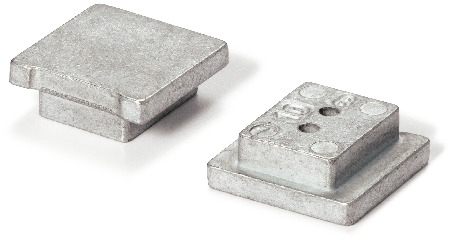

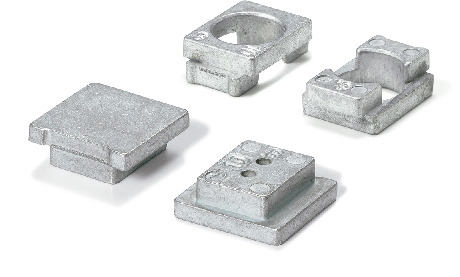

アルミフレーム取りつけ用Tナット

T-Nuts for Aluminium Profile Assembly

FPSC-N

形状図

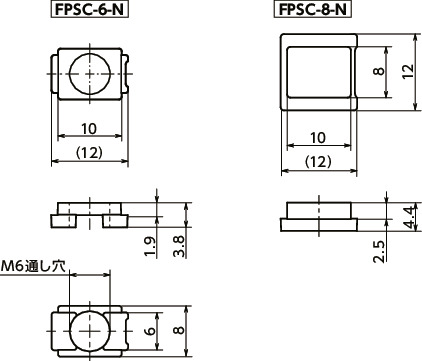

FPSC-Nアルミフレーム取りつけ用Tナット寸法図

寸法・CAD・価格

品番 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FPSC-6-N 1 200 220 CAD カート 実働15日目出荷
FPSC-8-N 3 190 209 CAD カート 実働15日目出荷

材質・仕上げ

FPSC-N
本体 亜鉛ダイカスト

特長

  • HNGF FPSCの専用Tナットです。
  • HNGF FPSCをアルミフレームへ取りつける際に位置決めをすることが可能です。
  • Tナットを使うことで、HNGFFPSC本体の回転を防止できます。

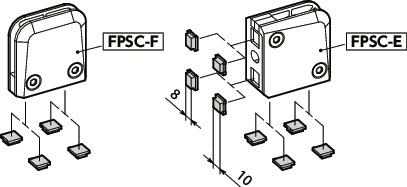

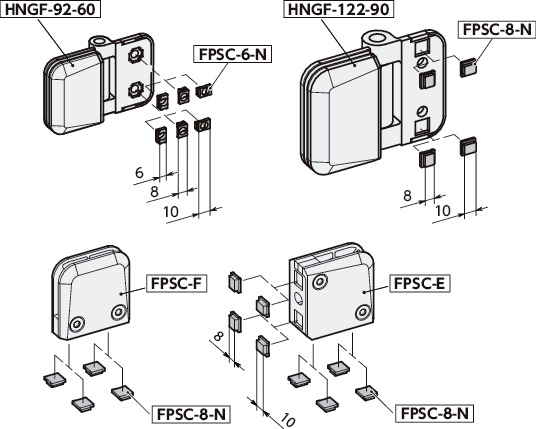

取りつけ

FPSCの取りつけ方向は使用するアルミフレームの溝幅に合わせて調整ください。

FPSC-Nアルミフレーム取りつけ用Tナット
