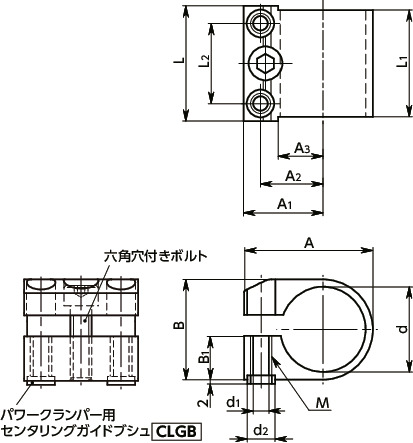

形状図
寸法・CAD・価格
単位 : mm
| 品番 | d | d1 | d2 | A | A1 | A2 | A3 | B | B1 | L | L1 | L2 | M | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CLCA-28 | 28 | 6.5 | 11 | 51.35 | 35 | 25.85 | 16 | 38 | 16 | 39 | 36 | 26 | M8 | 100 | 26,700 | 29,370 | CAD | カート | 実働10日目出荷 |
| CLCA-40 | 40 | 8.5 | 13 | 61.35 | 39 | 29.35 | 21 | 48 | 21 | 54 | 51 | 38 | M10 | 150 | 28,200 | 31,020 | CAD | カート | 実働10日目出荷 |
| CLCA-50 | 50 | 10.5 | 16 | 72.35 | 47 | 33.85 | 26 | 58 | 26 | 64 | 61 | 45 | M12 | 250 | 34,600 | 38,060 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| CLCA | |
|---|---|
| 本体 | アルミニウム アルマイト処理（黒） |
| パワークランパー用 センタリングガイドブシュCLGB |
スティール 四三酸化鉄被膜（黒） |
| 六角穴付きボルト | スティール 四三酸化鉄被膜（黒） |
特長

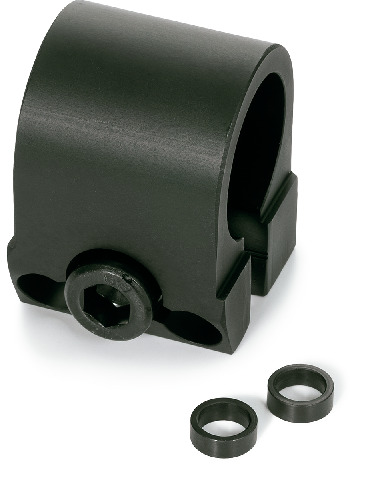

- 空気圧クランプ式のパワークランパーのシリンダー部をクランプして機械・装置に取りつけることができます。
-
パワークランパー用センタリングガイドブシュCLGBが付属しています。
センタリングガイドブシュを使用することで正確な位置決めが可能です。
