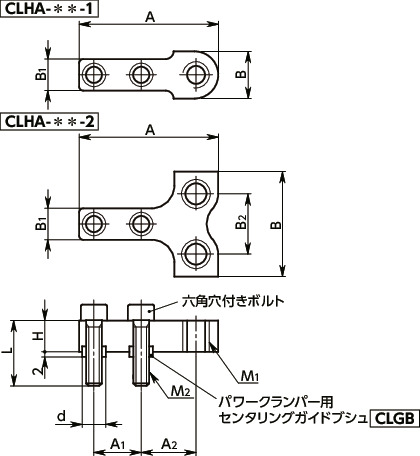

CLHA-10-2の形状図
寸法・CAD・価格
単位 : mm
CLHA-10-2の材質・仕上げ
| CLHA | |
|---|---|
| 本体 | スティール（S45C相当） 無電解ニッケルメッキ |
| パワークランパー用 センタリングガイドブシュCLGB |
スティール 四三酸化鉄被膜（黒） |
| 六角穴付きボルト | スティール 四三酸化鉄被膜（黒） |

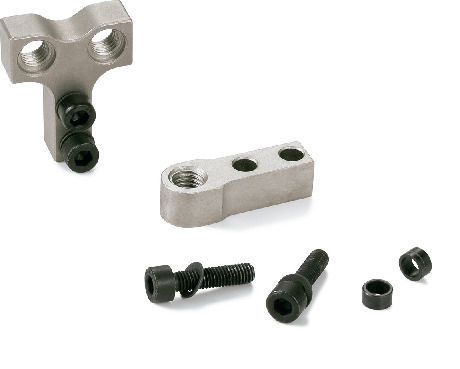

CLHA-10-2の特長
- CLPV CLPH CLPCのクランプアームに取りつけるクランピングボルト用ホルダーです。
-
品番の末尾記号により、取りつけるクランピングボルトの数を選択できます。
CLHA-＊＊-1----1本取りつけタイプ
CLHA-＊＊-2----2本取りつけタイプ -
CLHA-＊＊-2は、二本のクランピングボルトを取りつけることでシート状のワークをクランプできます。
シート状のワークをクランプする場合、ギザボールつきクランピングボルトSCB-GBとSCBS-GBが適しています。 - 取りつけ用の六角穴付きボルトとパワークランパー用センタリングガイドブシュCLGBが付属しています。
使用例
適用サイズ
| 品番 | パワークランパー適用サイズ |
|---|---|
| CLHA-10 | CLPV-20, CLPH-20, CLPC-20 |
| CLHA-12 | CLPV-32, CLPH-32, CLPC-32 |
| CLHA-16 | CLPV-40, CLPH-40, CLPC-40 |
| CLHA-18 | CLPV-50, CLPH-50 |
