使用可能な地域
日本、アメリカ、カナダ、メキシコ、中国、韓国、台湾、欧州＊1＊1： 欧州で使用できるユニットは、黒色（-BK）モデルのみとなります。
特長
- 内蔵のモータが送りねじを回転させ、エンコーダで現在位置を把握して目標位置で停止。送りねじによる位置決め作業を自動化します。
- PCやPLCなどのホストに直接接続して制御できるため、専用の送受信機が不要です。＊1
＊1： PCで制御する場合、専用ソフトウェアMOD-COMが必要です。専用ソフトウェアは無料で提供しています。NBKウェブサイトからダウンロードしてください。（https://lp.nbk1560.com/contact-positioning-unit-2-contents-form-software-modcom.html）専用ソフトウェアの機能により、最大1,000通りの段取りの登録が可能です。
- 本体のボタン操作により、設定が可能なため、ホストに接続せず単体で使用することも可能です。7セグメント表示で現在位置・目標位置が確認できます。
- 最大32台のユニットを一括制御可能。＊2
＊2： 複数のユニットを接続する場合は、別売のリピータハブEORP-200（EORP-200）をご利用いただくと、配線作業の負担を軽減し有線の接続を簡単に行うことができます。

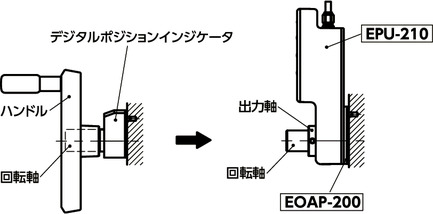

- 既設の操作ハンドルをEPU-210に置き換えるだけで取りつけが完了。ハンドルとインジケータを組み合わせて使用する場合と比べて、薄型形状でコンパクトです。
- IP65の防塵・防水構造。粉塵や水がかかる環境でも安心して使用いただけます。
- 接続方式はRS-485（Modbus RTU）です。
- 商品記号により、ケーブル端仕様を選択できます。リピータハブEORP-200（EORP-200）を使用する場合はコネクタタイプを選択してください。
EPU-210-A----バラ線
EPU-210-B----コネクタ
サンプル貸し出しいたします！
ハンドル自動化ユニットを無料で貸し出しいたします。サンプルご希望の場合は、お申し込みフォームからご連絡ください。当社担当者より、内容のご確認および出荷日をご連絡いたします。
＞＞お申し込みフォーム
- ご返却日
貸し出しから2週間後までに、同梱の送り状にてご返却ください。
貸し出し期間の延長も承ります。ご希望の場合は、ご連絡ください。

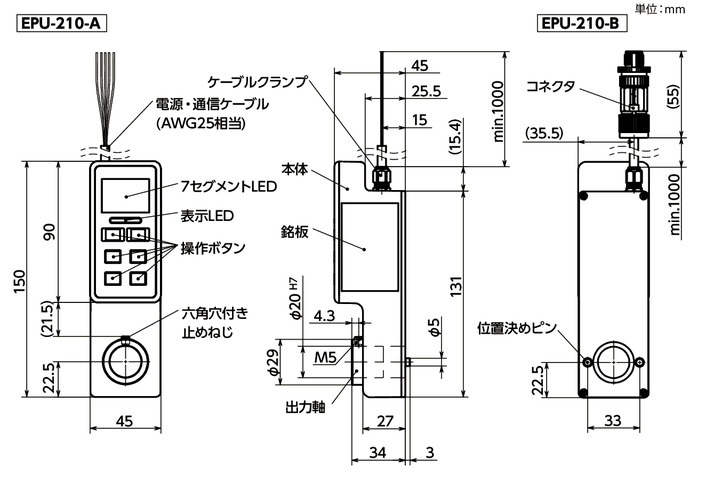

形状図
寸法・CAD・価格
| 品番 | 質量 （g） |
価格 (円) |
税込 価格 |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|
| EPU-210-A-BL | 301 | 67,900 | 74,690 | カート | 在庫品 |
| EPU-210-B-BL | 335 | 73,600 | 80,960 | カート | 在庫品 |
| EPU-210-A-BK | 301 | 67,900 | 74,690 | カート | 在庫品 |
| EPU-210-B-BK | 335 | 73,600 | 80,960 | カート | 在庫品 |
材質・仕上げ
| EPU-210-A-BL | EPU-210-B-BL | EPU-210-A-BK | EPU-210-B-BK | |
|---|---|---|---|---|
| 本体 | ナイロン6（ブルー） | ナイロン6（ブルー） | ナイロン66（黒） | ナイロン66（黒） |
| 出力軸 | SUS304 | SUS304 | SUS304 | SUS304 |
| ケーブルクランプ | 真鍮 ニッケルメッキ |
真鍮 ニッケルメッキ |
真鍮 ニッケルメッキ |
真鍮 ニッケルメッキ |
| 電源・通信ケーブル | 耐油性PVC（つや消し黒） | 耐油性PVC（つや消し黒） | 耐油性PVC（つや消し黒） | 耐油性PVC（つや消し黒） |
| コネクタ | 亜鉛合金 ニッケルメッキ |
亜鉛合金 ニッケルメッキ |
||
| 六角穴付き止めねじ | SUSXM7 | SUSXM7 | SUSXM7 | SUSXM7 |
RoHS指令で制限される10化学物質を含有しません。
性能
| 電源電圧 | DC24V ± 10% | |
| 消費電流 | 待機 | 30mA |
| 定格 | 0.6A | |
| 最大 | 1A | |
| 定格出力 | 5W | |
| 定格回転数 | 60 ± 10rpm | |
| 定格トルク | 0.8N・m | |
| 連続使用可能時間 | 1分以下＊1 | |
| 出力軸の 許容荷重 |
ラジアル荷重 | 19.6N＊2 |
| スラスト荷重 | 19.6N＊2 | |
| 出力軸の保持トルク | 0.7N・m＊3 | |
| 停止精度 | ±5° | |
| 入力 | 有線通信 | RS-485（Modbus RTU） |
| IP保護等級 | IP65 | |
| 使用環境 | 温度 | -5℃ ～ 50℃（凍結がないこと） |
| 湿度 | 20%RH ～ 85%RH（結露がないこと） | |
| 汚染度 | 3 | |
| 標高 | 海抜2000m以下 | |
＊1： 連続使用後は10分程度の冷却時間を設けてください。
＊2： 出力軸の許容荷重
＊3： 参考値であり、保証値ではありません。
