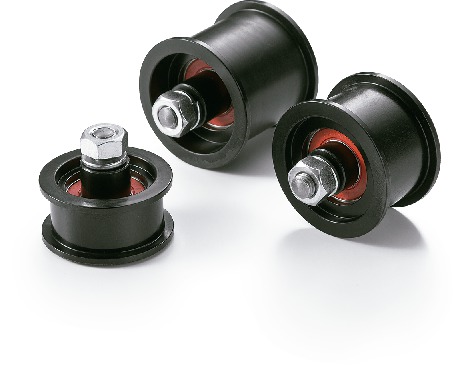

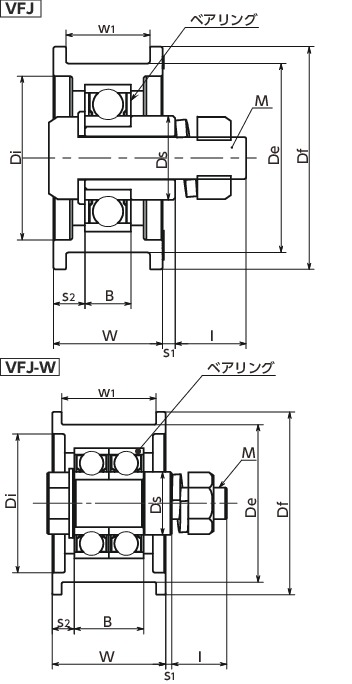

形状図
寸法・CAD・価格
| 品番 | アイドラー | ベアリング | 軸 | 質量 (kg) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Df | De | Di | Ds | W | w1 | s2 | 呼び番号 | B | M | l | s1 | |||||||
| VFJ4520-6202 | 53 | 45 | 39 | 20 | 26 | 20 | 7.5 | 6202×1 | 11 | 10 | 16.9 | 3 | 0.15 | 1,740 | 1,914 | CAD | カート | 在庫品 |
| VFJ5030-6202W | 58 | 50 | 44 | 20 | 36 | 30 | 7 | 6202×2 | 22 | 10 | 17.4 | 2 | 0.24 | 2,450 | 2,695 | CAD | カート | 在庫品 |
| VFJ5045-6202W | 58 | 50 | 44 | 20 | 51 | 45 | 14.5 | 6202×2 | 22 | 10 | 19.4 | 2.5 | 0.26 | 2,550 | 2,805 | CAD | カート | 在庫品 |
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
材質・仕上げ
| VFJ | |
|---|---|
| 本体 | ガラス繊維強化ナイロン6 |
| ベアリング | スティール ゴムシール |
| ナット・ばね・座金 | スティール 三価クロメート処理 |
| ボルト | スティール |
| カラー | スティール 四酸化鉄皮膜(黒) |
特長
- ナットおよびスプリングワッシャが付属しています。
