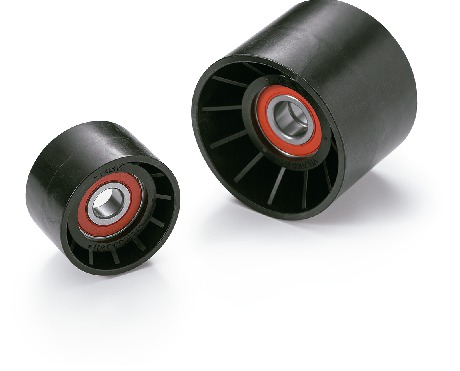

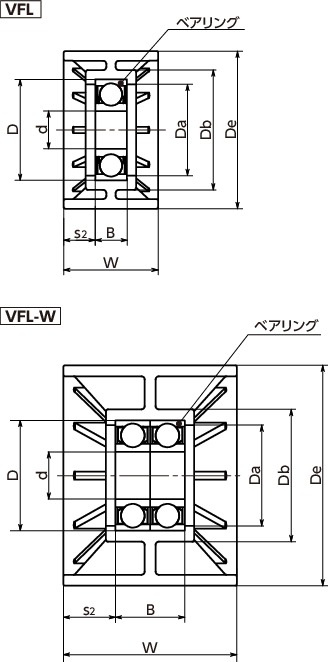

形状図
寸法・CAD・価格
| 品番 | アイドラー | ベアリング | 適用アイドラー軸 | 質量 （kg） | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| De | Da | Db | W | s2 | 呼び番号 | d | D | B | 標準アイドラー軸
[[Z]] |
|||||||
| VFL5030-6201 | 50 | 29 | 38 | 30 | 10 | 6201×1 | 12 | 32 | 10 | Z6201-22 | 0.07 | 1,100 | 1,210 | CAD | カート | 在庫品 |
| VFL7055-6202W | 70 | 32 | 42 | 55 | 16.5 | 6202×2 | 15 | 35 | 22 | Z6202W-26 | 0.2 | 2,010 | 2,211 | CAD | カート | 在庫品 |
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
材質・仕上げ
| VFL | |
|---|---|
| 本体 | ガラス繊維強化ナイロン6 |
| ベアリング | スティール ゴムシール |
