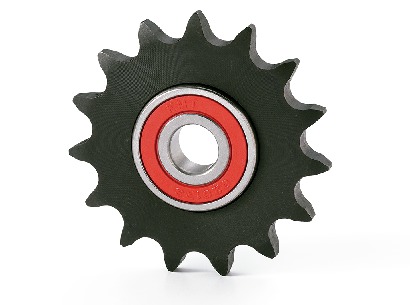

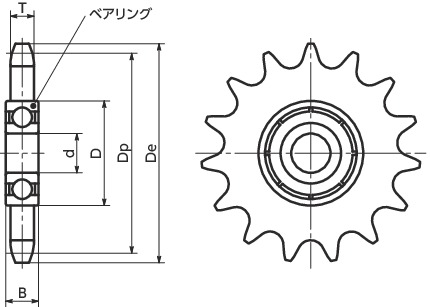

形状図
寸法・CAD・価格
単位 : mm
| 品番 | アイドラー | ベアリング | 適用アイドラー軸 | 質量 （kg） | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スプロケット 呼び | 歯数 | Dp | De | T | 呼び番号 | d | D | B | 標準アイドラー軸
[[Z]] |
|||||||
| VSAG-412 | 40 | 12 | 49.07 | 55 | 7.2 | 6200×1 | 10 | 30 | 9 | Z6200-10・Z6200-15・Z6200-20 | 0.09 | 1,570 | 1,727 | CAD | カート | 在庫品 |
| VSAG-414 | 40 | 14 | 57.07 | 63 | 7.2 | 6201×1 | 12 | 32 | 10 | Z6201-12・Z6201-16・Z6201-22 | 0.12 | 1,570 | 1,727 | CAD | カート | 在庫品 |
| VSAG-415 | 40 | 15 | 61.08 | 67 | 7.2 | 6002×1 | 15 | 32 | 9 | Z6002-12・Z6002-15 | 0.13 | 1,680 | 1,848 | CAD | カート | 在庫品 |
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
材質・仕上げ
| VSAG | |
|---|---|
| 本体 | S35C相当 歯先焼入れ、四三酸化鉄皮膜（黒） |
| ベアリング | スティール ゴムシール |
