Name: RS16-B
Brand: 鍋屋バイテック会社
Price: 19000 JPY
Availability: OutOfStock

RS16-Bの形状図

単位 : mm

品番	適用ロープ径 d	シーブ										標準ベアリング		質量 (kg)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
品番	適用ロープ径 d	溝底半径 r	溝深さ h	形状図番 Type	外径 De	ピッチ円直径 Dp	ハブ径 Dh	ハブ長さ L	ハブ出 s₁	リム幅 W	荷重^＊1 (kN)	呼び番号	軸穴径 dB	質量 (kg)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
RS16-6-100-1-B	6	3.35	9	61U	112	100	85	30	5.5	19	8.3	6306ZZ×1	30	1.1	19,000	20,900	CAD	カート	実働3日目出荷
RS16-6.3-106-1-B	6.3	3.55	9.5	61U	118.7	106	85	30	5	20	9.2	6306ZZ×1	30	1.3	19,300	21,230	CAD	カート	実働3日目出荷
RS16-8-132-1-B	8	4.5	12.5	60U	149	132	85	45	10	25	15.1	6207ZZ×2	35	2.4	24,700	27,170	CAD	カート	実働3日目出荷
RS16-9-150-1-B	9	5	14	60U	169	150	85	45	8.5	28	19.2	6207ZZ×2	35	2.9	27,400	30,140	CAD	カート	実働3日目出荷
RS16-10-160-1-B	10	5.6	15	60U	180	160	95	47	7.75	31.5	23.6	6208ZZ×2	40	3.6	31,300	34,430	CAD	カート	実働3日目出荷
RS16-11.2-180-1-B	11.2	6	17	60U	202.8	180	106	53	8.75	35.5	29.7	6210ZZ×2	50	4.8	39,000	42,900	CAD	カート	実働3日目出荷
RS16-12.5-200-1-B	12.5	6.7	19	60U	225.5	200	118	55	9.75	35.5	37	6211ZZ×2	55	6	45,800	50,380	CAD	カート	実働3日目出荷
RS16-14-224-1-B	14	7.5	21.2	60U	252.4	224	132	61	10.5	40	46.4	6212ZZ×2	60	8.7	57,800	63,580	CAD	カート	実働3日目出荷
RS16-16-265-1-B	16	9	25	60U	299	265	150	65	10	45	60.8	6214ZZ×2	70	12.5	79,000	86,900	CAD	カート	実働3日目出荷
RS16-18-300-1-B	18	10	28	60Y	338	300	170	83	16.5	50	76.8	6313ZZ×2	65	17.6	104,000	114,400	CAD	カート	実働3日目出荷
RS16-20-335-1-B	20	11.2	30	60Y	375	335	180	87	15.5	56	94.8	6314ZZ×2	70	24.4	128,000	140,800	CAD	カート	実働3日目出荷
RS16-22.4-375-1-B	22.4	12.5	35.5	60Y	423.6	375	200	95	16	63	118	6316ZZ×2	80	32.8	164,000	180,400	CAD	カート	実働3日目出荷
RS16-25-400-1-B	25	14	37.5	60Y	450	400	224	103	16	71	148	6318ZZ×2	90	42.5	218,000	239,800	CAD	カート	実働3日目出荷

●RS16-22.4-375-1-BRS16-25-400-1-Bに止め輪は付属していません。
＊1：　シーブ本体の許容荷重です。標準ベアリング組込品はベアリングの許容荷重もご確認ください。
実働3日以内に出荷します。ご注文数が多い場合はコンタクトセンターへお問い合わせください。

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号	軸穴径	軸穴の寸法許容差ヘルプ	キー溝ヘルプ	止めねじ	打ち込み方向
選択する	φ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別)	個数	ご購入
		カート

加工記号の選択

軸穴

軸穴のみ	BNN

軸穴＋キー溝

軸穴＋平行キー溝	BKN

軸穴＋こう配キー溝（こう配1/100）	BCN

軸穴＋押しねじ穴

	押しねじ穴の数・配置
	1カ所	2カ所(90°配置)	2カ所(120°配置)
軸穴＋押しねじ穴	BNS	BNW	BNT
軸穴＋押しねじ穴＋平行キー溝	BKS	BKW	BKT

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

RS16-Bの特長

クレーン用シーブおよびエコライザシーブの標準品です。
溝部寸法はJIS B 8807：2003「クレーン用シーブ」に準拠しています。
5種類のD/dについて各13サイズのシーブを標準化。全65サイズの充実のラインアップです。
下穴品と標準ベアリング組込品の2タイプがあります。
サイズ・種類の異なるベアリング用の追加工も承ります。
1個でも、短納期でお届けします。

RS16-Bの材質・仕上げ

	RS-B
シーブ本体	FCD600-3 塗装（NBKブルー）
標準ベアリング	スティール
止め輪＊1	スティール

＊1：　ベアリング外径が150mmを超えるサイズには付属していません。

適用穴加工

単列深溝玉軸受以外のベアリング・メタルブシュなどの適用穴加工も行います。

RS16-B標準ロープシーブ D/d＝16

商品規格

溝部の寸法

単位 : mm

ロープ径 d	溝底半径 r	溝深さ h	リム幅 W（最大）
6	3.35	9	19
6.3	3.55	9.5	20
8	4.5	12.5	25
9	5	14	28
10	5.6	15	31.5
11.2	6	17	35.5
12.5	6.7	19	35.5
14	7.5	21.2	40
16	9	25	45
18	10	28	50
20	11.2	30	56
22.4	12.5	35.5	63
25	14	37.5	71

溝部寸法はJIS B 8807：2003「クレーン用シーブ」に準拠しています。
JIS G 3525「ワイヤロープ」において、ロープの実際径の許容差は、公称径10mm未満ではその径に対して0～+10％、公称径10mm以上は0～+7％と規定しています。

RS14/RS14-B/RS16/RS16-B/RS18/RS18-B/RS20/RS20-B/RS25/RS25-B_C標準ロープシーブ

外周・リム側面の振れの許容値

単位 : mm

ピッチ円直径 Dp	外周の振れの許容値	リム側面の振れの許容値
118以下	0.3	0.3
118を超え 300以下	0.4	0.4
300を超え 630以下	0.6	0.6

外径の許容差

単位 : mm

外径 De	外径の許容差
120以下	0～+1.6
120を超え 400以下	0～+2.4
400を超えるもの	0～+4

標準ベアリング

	規格
標準ベアリングの適用穴公差	JIS B 0401「寸法公差及びはめあいの方式」の公差域クラス：N7
標準ベアリングの形式	JIS B 1521「深溝玉軸受」の両シールド付き
標準ベアリングの等級	JIS B 1521「深溝玉軸受」の等級：0級
止め輪の種類	JIS B 2804「止め輪」のC形穴用偏心止め輪

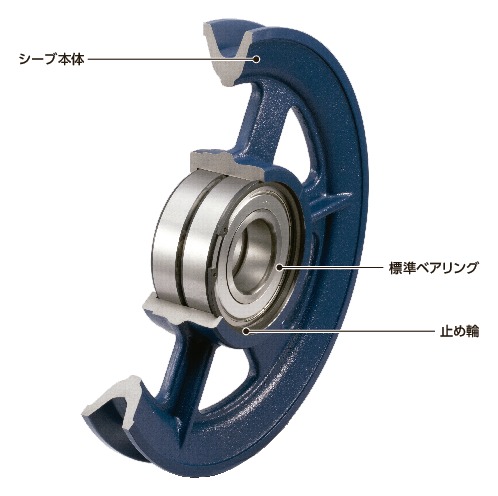

構造

RS14/RS14-B/RS16/RS16-B/RS18/RS18-B/RS20/RS20-B/RS25/RS25-B_C標準ロープシーブ

標準ベアリング寸法表

単位 : mm

呼び番号	Db	B'	B	Da
6206ZZ×1	62	16	16	56
6206ZZ×2	62	32	16	56
6207ZZ×2	72	34	17	65
6208ZZ×2	80	36	18	73
6209ZZ×2	85	38	19	78
6210ZZ×2	90	40	20	83
6211ZZ×2	100	42	21	91
6212ZZ×2	110	44	22	101
6213ZZ×2	120	46	23	111
6214ZZ×2	125	48	24	116
6306ZZ×1	72	19	19	65
6313ZZ×2	140	66	33	128
6314ZZ×2	150	70	35	138
6316ZZ×2	170	78	39	158
6317ZZ×2	180	82	41	166
6318ZZ×2	190	86	43	176

RS14/RS14-B/RS16/RS16-B/RS18/RS18-B/RS20/RS20-B/RS25/RS25-B_T商品一覧<s>（適用標準ベアリング）</s>

適用標準ベアリング

ロープ径	D/d
ロープ径	14	16	18	20	25
6	85 6206ZZ×1	100 6306ZZ×1	112 6306ZZ×1	125 6306ZZ×1	150 6306ZZ×1
6.3	90 6206ZZ×1	106 6306ZZ×1	118 6306ZZ×1	132 6306ZZ×1	160 6306ZZ×1
8	112 6207ZZ×2	132 6207ZZ×2	150 6206ZZ×2	160 6206ZZ×2	200 6206ZZ×2
9	132 6207ZZ×2	150 6207ZZ×2	170 6207ZZ×2	180 6207ZZ×2	236 6207ZZ×2
10	140 6208ZZ×2	160 6208ZZ×2	180 6208ZZ×2	200 6208ZZ×2	250 6208ZZ×2
11.2	160 6210ZZ×2	180 6210ZZ×2	212 6210ZZ×2	224 6210ZZ×2	280 6209ZZ×2
12.5	180 6211ZZ×2	200 6211ZZ×2	236 6211ZZ×2	250 6211ZZ×2	315 6211ZZ×2
14	200 6212ZZ×2	224 6212ZZ×2	265 6212ZZ×2	280 6212ZZ×2	355 6212ZZ×2
16	224 6214ZZ×2	265 6214ZZ×2	300 6214ZZ×2	335 6214ZZ×2	400 6213ZZ×2
18	265 6313ZZ×2	300 6313ZZ×2	335 6313ZZ×2	375 6313ZZ×2	450 6313ZZ×2
20	280 6314ZZ×2	335 6314ZZ×2	375 6314ZZ×2	400 6314ZZ×2	500 6314ZZ×2
22.4	315 6316ZZ×2＊1	375 6316ZZ×2＊1	425 6316ZZ×2＊1	450 6316ZZ×2＊1	560 6316ZZ×2＊1
25	355 6318ZZ×2＊1	400 6318ZZ×2＊1	450 6317ZZ×2＊1	500 6317ZZ×2＊1	630 6317ZZ×2＊1

＊1：　止め輪を付属していません
表中の上段は標準ロープシーブのピッチ円直径、下段は標準ベアリングの呼び番号・配列数を示します。
D/dとは、シーブのピッチ円直径とロープの直径の比であり、選定係数ともいいます。

クレーン構造規格やJISなどの各種法規制において、機械装置の等級分類別に値が決められています。

このD/dとロープ径の値から、シーブの最小ピッチ円直径を決定します。

商品品番一覧

RS16-B

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
