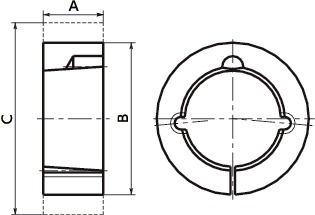

AD-2517の形状図
単位 : mm
| 品番 | ブッシング | 適用軸穴径 | A | B＊2 | Cmin.＊3 （ハブ最小外径） | 質量＊4 （kg） |
価格＊1 （円） |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | FC200 | SS400 | ||||||||||
| AD-2517 | 2517 | 19-60 | 45 | 105 | 150 | 130 | 2.29 | 10,900 | 11,990 | CAD | カート | 在庫品 |
＊1： ブッシングの価格は含みません。
＊2： 回転体ハブ部のB寸法許容差は+0.025～+0.075としてください。
＊3： Cは必要最小寸法です。使用条件が過酷な場合はより大きいハブ径が必要です。
＊4： ブッシングを含まない質量です。
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
AD-2517の材質・仕上げ
| AD | |
|---|---|
| 本体 | FCD450 |
AD-2517の特長
- 回転体にストレート穴を加工するだけでイソメックブッシングが利用できます。
- あらゆる回転体に適用できます。
- アダプタにブッシングを挿入することで、回転体も固定されます。
- すべり止め等の加工はしておりません。ブッシングアダプタと回転体側の穴の摩擦（しばりばめ）で固定されます。
