JIS Vプーリー - A・AX適用

JIS V Pulley for use with A or AX belts

JIS-A-1

安全上の注意設計資料使用方法

JIS-A-1JIS Vプーリー - A・AX適用

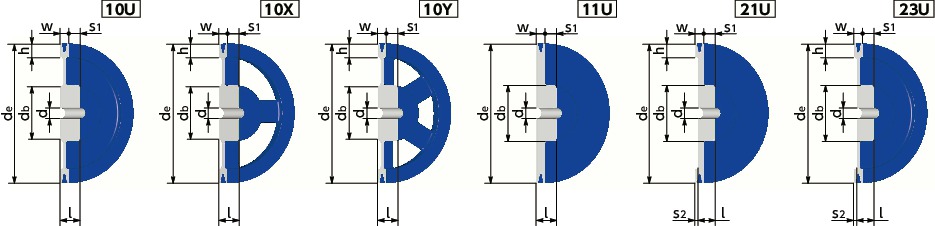

形状図

JIS-A-1JIS Vプーリー - A・AX適用寸法図

寸法・CAD・価格

単位 : mm

品番 呼び径
dm		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
50-A-1 50 59 22 12 - 11U 40 35 15 - 20 - 0.000134 0.44 970 1,067 CAD カート カート 在庫品
56-A-1 56 65 22 12 - 11U 40 35 15 - 20 - 0.00019 0.51 1,130 1,243 CAD カート カート 在庫品
63-A-1 63 72 25 12 - 11U 45 35 15 - 20 - 0.000297 0.64 1,320 1,452 CAD カート カート 在庫品
67-A-1 67 76 25 12 - 11U 45 35 15 - 20 - 0.000363 0.7 1,310 1,441 CAD カート カート 在庫品
71-A-1 71 80 25 10 - 21U 45 25 15 10 20 16 0.000403 0.63 1,350 1,485 CAD カート カート 在庫品
75-A-1 75 84 25 10 - 21U 45 25 15 10 20 17 0.000489 0.69 1,370 1,507 CAD カート カート 在庫品
80-A-1 80 89 25 10 - 21U 45 25 15 10 20 17 0.000606 0.75 1,420 1,562 CAD カート カート 在庫品
83-A-1 83 92 25 10 - 21U 45 25 15 10 20 16 0.000674 0.77 1,490 1,639 CAD カート カート 在庫品
85-A-1 85 94 25 10 - 21U 45 25 15 10 20 17 0.000744 0.81 1,520 1,672 CAD カート カート 在庫品
88-A-1 88 97 25 10 - 21U 45 25 15 10 20 16 0.000823 0.83 1,610 1,771 CAD カート カート 在庫品
90-A-1 90 99 25 10 - 21U 45 25 15 10 20 17 0.000906 0.87 1,640 1,804 CAD カート カート 在庫品
93-A-1 93 102 25 10 - 21U 45 25 15 10 20 16 0.001 0.9 1,790 1,969 CAD カート カート 在庫品
95-A-1 95 104 25 10 - 21U 45 25 15 10 20 17 0.00109 0.94 1,840 2,024 CAD カート カート 在庫品
98-A-1 98 107 28 10 - 21U 50 28 15 7 20 16 0.00129 1.11 2,040 2,244 CAD カート カート 在庫品
100-A-1 100 109 28 10 - 21U 50 28 15 7 20 17 0.0014 1.15 2,060 2,266 CAD カート カート 在庫品
103-A-1 103 112 28 10 - 21U 50 28 15 7 20 15.5 0.00153 1.19 2,370 2,607 CAD カート カート 在庫品
106-A-1 106 115 28 10 - 21U 50 28 15 7 20 17 0.00173 1.26 2,400 2,640 CAD カート カート 在庫品
109-A-1 109 118 28 10 - 21U 50 28 15 7 20 15.5 0.00188 1.29 2,550 2,805 CAD カート カート 在庫品
112-A-1 112 121 28 10 - 21U 50 28 15 7 20 17 0.00212 1.37 2,560 2,816 CAD カート カート 在庫品
118-A-1 118 127 28 10 - 23U 50 28 15 7 20 17 0.00216 1.2 2,580 2,838 CAD カート カート 在庫品
125-A-1 125 134 28 10 - 23U 50 28 15 7 20 17 0.00262 1.28 2,640 2,904 CAD カート カート 在庫品
132-A-1 132 141 28 10 - 23U 50 28 15 7 20 17 0.00315 1.36 2,920 3,212 CAD カート カート 在庫品
140-A-1 140 149 28 10 - 23U 50 28 15 7 20 17 0.00385 1.46 3,170 3,487 CAD カート カート 在庫品
150-A-1 150 159 32 11 - 10U 56 32 12 - 20 17 0.00496 1.75 3,710 4,081 CAD カート カート 在庫品
160-A-1 160 169 32 11 - 10U 56 32 12 - 20 17 0.00617 1.88 4,140 4,554 CAD カート カート 在庫品
170-A-1 170 179 32 11 - 10X 56 32 12 - 20 17 0.0067 1.76 4,230 4,653 CAD カート カート 在庫品
180-A-1 180 189 32 11 - 10X 56 32 12 - 20 17 0.00804 1.85 4,370 4,807 CAD カート カート 在庫品
190-A-1 190 199 32 11 - 10X 56 32 12 - 20 17 0.00953 1.94 4,710 5,181 CAD カート カート 在庫品
200-A-1 200 209 32 11 - 10X 56 32 12 - 20 17 0.0112 2.03 4,860 5,346 CAD カート カート 在庫品
212-A-1 212 221 32 11 - 10X 56 32 12 - 20 17 0.0135 2.14 5,370 5,907 CAD カート カート 在庫品
224-A-1 224 233 32 11 - 10X 56 32 12 - 20 17 0.0164 2.34 5,430 5,973 CAD カート カート 在庫品
236-A-1 236 245 32 11 - 10X 56 32 12 - 20 17 0.0193 2.45 6,120 6,732 CAD カート カート 在庫品
250-A-1 250 259 35.5 12 - 10X 63 35 15 - 20 17 0.0241 2.92 6,300 6,930 CAD カート カート 在庫品
280-A-1 280 289 35.5 12 - 10X 63 35 15 - 20 17 0.0343 3.23 7,370 8,107 CAD カート カート 在庫品
300-A-1 300 309 35.5 12 - 10X 63 35 15 - 20 17 0.0435 3.56 8,580 9,438 CAD カート カート 在庫品
315-A-1 315 324 35.5 12 - 10X 63 35 15 - 20 17 0.0512 3.78 9,430 10,373 CAD カート カート 在庫品
355-A-1 355 364 35.5 12 - 10X 63 35 15 - 20 17 0.076 4.39 10,900 11,990 CAD カート カート 在庫品
375-A-1 375 384 40 14 - 10X 71 40 20 - 20 17.5 0.0949 5.19 13,000 14,300 CAD カート カート 在庫品
400-A-1 400 409 40 14 - 10X 71 40 20 - 20 17.5 0.116 5.5 13,500 14,850 CAD カート カート 在庫品
450-A-1 450 459 40 14 - 10X 71 40 20 - 20 17.5 0.167 6.13 19,100 21,010 CAD カート カート 在庫品
500-A-1 500 509 40 14 - 10Y 71 40 20 - 20 17.5 0.241 7.24 21,500 23,650 CAD カート カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

加工記号選択画面を閉じる

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号 軸穴径 軸穴の寸法許容差 ヘルプ キー溝 ヘルプ 止めねじ 打ち込み方向
選択する
φ
加工記号

加工タイプ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別) 個数 ご購入
カート

加工記号の選択

軸穴

軸穴のみ

軸穴＋キー溝

軸穴
＋
平行キー溝
軸穴
＋
こう配キー溝
（こう配1/100）

軸穴＋押しねじ穴

  押しねじ穴の数・配置
1カ所 2カ所(90°配置) 2カ所(120°配置)
軸穴
＋
押しねじ穴
軸穴
＋
押しねじ穴
＋
平行キー溝

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

材質・仕上げ

JIS Vプーリー
本体 FC200以上
塗装（NBKブルー）

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

充実のラインアップ。650サイズ。

  • A：146サイズ、B：218サイズ、C：212サイズ、D：74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格（JIS B 1854-1987「一般用Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。

商品規格

商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

JIS-A/JIS-B/JIS-C/JIS-D_CJIS Vプーリー

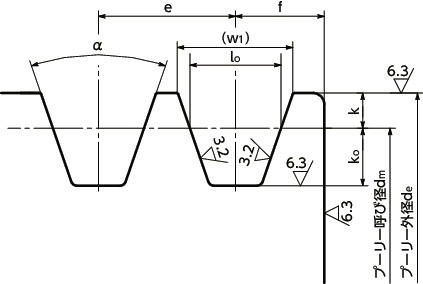

溝部の寸法

単位 : mm

溝の形 呼び径
dm		 α±0.5
（°）		 lo w1 k ko e＊1 f
A 100以下
100を超え125以下
125を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 4.50～+0.2 8.0 15.0±0.4 10.0±1
B 160以下
160を超え200以下
200を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 5.50～+0.2 9.5 19.0±0.4 12.5±1
C 250以下
250を超え315以下
315を超えるもの		 34
36
38		 16.9 21.18
21.45
21.72		 7.00～+0.3 12.0 25.5±0.5 17.0±1
D 450以下
450を超えるもの		 36
38		 24.6 30.77
31.14		 9.50～+0.4 15.5 37.0±0.5 24.0-1～+2

＊1：　eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dm		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
118以下 0.15（0.3） 0.15（0.3） ±0.4（±0.6）
125以上 160以下 0.15（0.4） 0.15（0.4） ±0.6（±0.8）
165以上 224以下 0.2（0.4） 0.2（0.4） ±0.6（±0.8）
227以上 300以下 0.25（0.4） 0.25（0.4） ±0.6（±0.8）
315以上 450以下 0.3（0.6） 0.3（0.6） ±0.9（±1.2）
475以上 630以下 0.4（0.6） 0.4（0.6） ±0.9（±1.2）
710以上 1120以下 0.5（0.8） 0.5（0.8） ±1.2（±1.6）

＊（ ）内はJIS B 1854-1987の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。


関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
