JIS Vプーリー - A・AX適用

JIS V Pulley for use with A or AX belts

JIS-A-2

安全上の注意設計資料使用方法

JIS-A-2JIS Vプーリー - A・AX適用

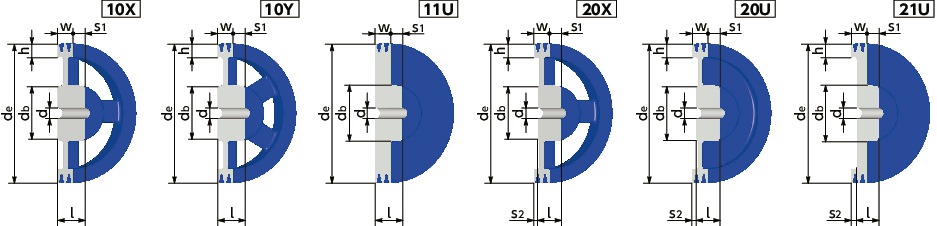

形状図

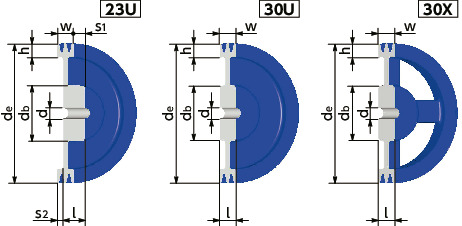

JIS-A-2JIS Vプーリー - A・AX適用寸法図

JIS-A-2JIS Vプーリー - A・AX適用寸法図

寸法・CAD・価格

単位 : mm

品番 呼び径
dm		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
50-A-2 50 59 25 17 - 11U 45 50 15 - 35 - 0.000213 0.66 1,480 1,628 CAD カート カート 在庫品
56-A-2 56 65 25 17 - 11U 45 50 15 - 35 - 0.000303 0.79 1,780 1,958 CAD カート カート 在庫品
63-A-2 63 72 25 17 - 11U 45 50 15 - 35 - 0.000449 0.95 2,010 2,211 CAD カート カート 在庫品
67-A-2 67 76 25 17 - 11U 45 50 15 - 35 - 0.000558 1.06 1,980 2,178 CAD カート カート 在庫品
71-A-2 71 80 28 10 - 21U 50 28 15 22 35 16 0.000626 0.91 2,050 2,255 CAD カート カート 在庫品
75-A-2 75 84 28 10 - 21U 50 28 15 22 35 17 0.000764 1 2,040 2,244 CAD カート カート 在庫品
80-A-2 80 89 28 10 - 21U 50 28 15 22 35 17 0.000946 1.09 2,070 2,277 CAD カート カート 在庫品
83-A-2 83 92 28 10 - 21U 50 28 15 22 35 16 0.00104 1.11 2,180 2,398 CAD カート カート 在庫品
85-A-2 85 94 28 10 - 21U 50 28 15 22 35 17 0.00116 1.18 2,190 2,409 CAD カート カート 在庫品
88-A-2 88 97 28 10 - 21U 50 28 15 22 35 16 0.00127 1.2 2,200 2,420 CAD カート カート 在庫品
90-A-2 90 99 28 10 - 21U 50 28 15 22 35 17 0.00141 1.27 2,270 2,497 CAD カート カート 在庫品
93-A-2 93 102 28 10 - 21U 50 28 15 22 35 16 0.00154 1.29 2,560 2,816 CAD カート カート 在庫品
95-A-2 95 104 28 10 - 21U 50 28 15 22 35 17 0.0017 1.37 2,580 2,838 CAD カート カート 在庫品
98-A-2 98 107 32 11 - 21U 56 32 15 18 35 16 0.00198 1.58 2,910 3,201 CAD カート カート 在庫品
100-A-2 100 109 32 11 - 21U 56 32 15 18 35 17 0.00217 1.66 2,930 3,223 CAD カート カート 在庫品
103-A-2 103 112 32 11 - 21U 56 32 15 18 35 15.5 0.00233 1.69 3,000 3,300 CAD カート カート 在庫品
106-A-2 106 115 32 11 - 21U 56 32 15 18 35 17 0.00267 1.81 3,050 3,355 CAD カート カート 在庫品
109-A-2 109 118 32 11 - 21U 56 32 15 18 35 15.5 0.00285 1.83 3,270 3,597 CAD カート カート 在庫品
112-A-2 112 121 32 11 - 21U 56 32 15 18 35 17 0.00325 1.97 3,300 3,630 CAD カート カート 在庫品
118-A-2 118 127 32 11 - 21U 56 32 15 18 35 17 0.00392 2.13 3,560 3,916 CAD カート カート 在庫品
125-A-2 125 134 35.5 12 - 21U 67 35 15 15 35 17 0.00516 2.63 4,200 4,620 CAD カート カート 在庫品
132-A-2 132 141 35.5 12 - 21U 67 35 15 15 35 17 0.00631 2.87 4,370 4,807 CAD カート カート 在庫品
140-A-2 140 149 35.5 12 - 21U 67 35 15 15 35 17 0.00783 3.15 4,460 4,906 CAD カート カート 在庫品
150-A-2 150 159 35.5 12 - 23U 67 35 15 15 35 17 0.00779 2.61 5,130 5,643 CAD カート カート 在庫品
150-A-2F 150 159 35.5 12 - 30U 67 35 - - 35 17 0.00779 2.61 5,480 6,028 CAD カート カート 在庫品
160-A-2 160 169 35.5 12 - 23U 67 35 15 15 35 17 0.00962 2.79 5,810 6,391 CAD カート カート 在庫品
160-A-2F 160 169 35.5 12 - 30U 67 35 - - 35 17 0.00962 2.79 6,300 6,930 CAD カート カート 在庫品
170-A-2 170 179 35.5 12 - 23U 67 35 15 15 35 17 0.0124 3.18 6,010 6,611 CAD カート カート 在庫品
170-A-2F 170 179 35.5 12 - 30X 67 35 - - 35 17 0.0109 2.76 6,430 7,073 CAD カート カート 在庫品
180-A-2 180 189 35.5 12 - 20U 67 35 15 15 35 17 0.0151 3.42 6,130 6,743 CAD カート カート 在庫品
180-A-2F 180 189 35.5 12 - 30X 67 35 - - 35 17 0.0131 2.9 6,450 7,095 CAD カート カート 在庫品
190-A-2 190 199 35.5 12 - 20U 67 35 15 15 35 17 0.0176 3.53 6,950 7,645 CAD カート カート 在庫品
190-A-2F 190 199 35.5 12 - 30X 67 35 - - 35 17 0.0155 3.04 7,360 8,096 CAD カート カート 在庫品
200-A-2 200 209 40 14 - 20X 75 40 15 10 35 17 0.0187 3.58 6,880 7,568 CAD カート カート 在庫品
212-A-2 212 221 40 14 - 20X 75 40 15 10 35 17 0.0224 3.76 7,540 8,294 CAD カート カート 在庫品
224-A-2 224 233 40 14 - 20X 75 40 15 10 35 17 0.0266 3.94 7,640 8,404 CAD カート カート 在庫品
236-A-2 236 245 40 14 - 20X 75 40 15 10 35 17 0.0312 4.11 8,460 9,306 CAD カート カート 在庫品
250-A-2 250 259 40 14 - 20X 75 40 15 10 35 17 0.0386 4.53 8,550 9,405 CAD カート カート 在庫品
280-A-2 280 289 40 14 - 20X 75 40 15 10 35 17 0.056 5.15 9,760 10,736 CAD カート カート 在庫品
300-A-2 300 309 40 14 - 20X 75 40 15 10 35 17 0.0697 5.51 10,500 11,550 CAD カート カート 在庫品
315-A-2 315 324 45 15 - 10X 80 45 10 - 35 17.5 0.0848 6.31 12,900 14,190 CAD カート カート 在庫品
355-A-2 355 364 45 15 - 10X 80 45 10 - 35 17.5 0.125 7.2 15,600 17,160 CAD カート カート 在庫品
375-A-2 375 384 45 15 - 10X 80 45 10 - 35 17.5 0.148 7.57 17,400 19,140 CAD カート カート 在庫品
400-A-2 400 409 45 15 - 10X 80 45 10 - 35 17.5 0.181 8.04 18,900 20,790 CAD カート カート 在庫品
450-A-2 450 459 45 15 - 10Y 80 45 10 - 35 17.5 0.267 9.34 23,400 25,740 CAD カート カート 在庫品
500-A-2 500 509 50 17 - 10Y 90 50 15 - 35 17.5 0.379 11.3 27,000 29,700 CAD カート カート 在庫品
560-A-2 560 569 50 17 - 10Y 90 50 15 - 35 17.5 0.536 12.5 32,300 35,530 CAD カート カート 在庫品
600-A-2 600 609 50 17 - 10Y 90 50 15 - 35 17.5 0.663 13.3 36,800 40,480 CAD カート カート 在庫品
630-A-2 630 639 50 17 - 10Y 90 50 15 - 35 17.5 0.786 14.4 38,000 41,800 CAD カート カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

加工記号選択画面を閉じる

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号 軸穴径 軸穴の寸法許容差 ヘルプ キー溝 ヘルプ 止めねじ 打ち込み方向
選択する
φ
加工記号

加工タイプ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別) 個数 ご購入
カート

加工記号の選択

軸穴

軸穴のみ

軸穴＋キー溝

軸穴
＋
平行キー溝
軸穴
＋
こう配キー溝
（こう配1/100）

軸穴＋押しねじ穴

  押しねじ穴の数・配置
1カ所 2カ所(90°配置) 2カ所(120°配置)
軸穴
＋
押しねじ穴
軸穴
＋
押しねじ穴
＋
平行キー溝

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

材質・仕上げ

JIS Vプーリー
本体 FC200以上
塗装（NBKブルー）

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

充実のラインアップ。650サイズ。

  • A：146サイズ、B：218サイズ、C：212サイズ、D：74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格（JIS B 1854-1987「一般用Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。

商品規格

商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

JIS-A/JIS-B/JIS-C/JIS-D_CJIS Vプーリー

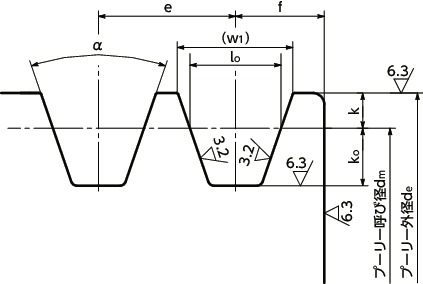

溝部の寸法

単位 : mm

溝の形 呼び径
dm		 α±0.5
（°）		 lo w1 k ko e＊1 f
A 100以下
100を超え125以下
125を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 4.50～+0.2 8.0 15.0±0.4 10.0±1
B 160以下
160を超え200以下
200を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 5.50～+0.2 9.5 19.0±0.4 12.5±1
C 250以下
250を超え315以下
315を超えるもの		 34
36
38		 16.9 21.18
21.45
21.72		 7.00～+0.3 12.0 25.5±0.5 17.0±1
D 450以下
450を超えるもの		 36
38		 24.6 30.77
31.14		 9.50～+0.4 15.5 37.0±0.5 24.0-1～+2

＊1：　eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dm		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
118以下 0.15（0.3） 0.15（0.3） ±0.4（±0.6）
125以上 160以下 0.15（0.4） 0.15（0.4） ±0.6（±0.8）
165以上 224以下 0.2（0.4） 0.2（0.4） ±0.6（±0.8）
227以上 300以下 0.25（0.4） 0.25（0.4） ±0.6（±0.8）
315以上 450以下 0.3（0.6） 0.3（0.6） ±0.9（±1.2）
475以上 630以下 0.4（0.6） 0.4（0.6） ±0.9（±1.2）
710以上 1120以下 0.5（0.8） 0.5（0.8） ±1.2（±1.6）

＊（ ）内はJIS B 1854-1987の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。


関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
VMGU
