JIS Vプーリー - B・BX適用

JIS V Pulley for use with B or BX belts

JIS-B-5

安全上の注意設計資料使用方法

JIS-B-5JIS Vプーリー - B・BX適用

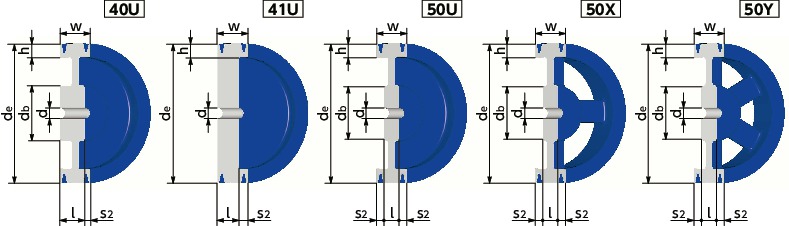

形状図

JIS-B-5JIS Vプーリー - B・BX適用寸法図

寸法・CAD・価格

単位 : mm

品番 呼び径
dm		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
100-B-5 100 111 45 19 - 41U - 56 - 45 101 20.5 0.0057 4.08 8,190 9,009 CAD カート カート 在庫品
106-B-5 106 117 45 19 - 41U - 56 - 45 101 20.5 0.00711 4.54 8,980 9,878 CAD カート カート 在庫品
112-B-5 112 123 50 19 - 41U - 56 - 45 101 20.5 0.00877 5.03 10,200 11,220 CAD カート カート 在庫品
118-B-5 118 129 50 19 - 41U - 56 - 45 101 20.5 0.0107 5.54 10,800 11,880 CAD カート カート 在庫品
125-B-5 125 136 56 19 - 41U - 56 - 45 101 21 0.0134 6.21 11,600 12,760 CAD カート カート 在庫品
132-B-5 132 143 56 19 - 41U - 56 - 45 101 21 0.0166 6.87 12,300 13,530 CAD カート カート 在庫品
135-B-5 135 146 56 19 - 41U - 56 - 45 101 21 0.018 7.16 14,100 15,510 CAD カート カート 在庫品
140-B-5 140 151 63 19 - 41U - 56 - 45 101 21 0.0207 7.67 14,500 15,950 CAD カート カート 在庫品
145-B-5 145 156 63 19 - 41U - 56 - 45 101 21 0.0237 8.18 15,600 17,160 CAD カート カート 在庫品
150-B-5 150 161 71 19 - 41U - 56 - 45 101 21 0.027 8.72 15,700 17,270 CAD カート カート 在庫品
155-B-5 155 166 71 19 - 41U - 56 - 45 101 21 0.0306 9.27 19,100 21,010 CAD カート カート 在庫品
160-B-5 160 171 71 21 - 41U - 63 - 38 101 21 0.036 10.5 19,200 21,120 CAD カート カート 在庫品
165-B-5 165 176 71 21 - 41U - 63 - 38 101 21 0.0407 11.2 19,300 21,230 CAD カート カート 在庫品
170-B-5 170 181 80 21 - 41U - 63 - 38 101 21 0.0457 11.8 19,600 21,560 CAD カート カート 在庫品
180-B-5 180 191 50 21 - 50U 90 63 - 19 101 21 0.0397 8.64 20,200 22,220 CAD カート カート 在庫品
180-B-5F 180 191 50 21 - 40U 90 63 - 38 101 21 0.0397 8.64 19,800 21,780 CAD カート カート 在庫品
190-B-5 190 201 50 21 - 50U 90 63 - 19 101 21 0.0471 9.09 19,500 21,450 CAD カート カート 在庫品
200-B-5 200 211 60 24 - 50U 100 71 - 15 101 21.5 0.0588 10.8 21,600 23,760 CAD カート カート 在庫品
212-B-5 212 223 60 24 - 50X 100 71 - 15 101 21.5 0.069 11.1 22,500 24,750 CAD カート カート 在庫品
224-B-5 224 235 60 24 - 50X 100 71 - 15 101 21.5 0.0817 11.6 23,100 25,410 CAD カート カート 在庫品
236-B-5 236 247 60 24 - 50X 100 71 - 15 101 21.5 0.0959 12.1 24,000 26,400 CAD カート カート 在庫品
250-B-5 250 261 60 24 - 50X 100 71 - 15 101 21.5 0.114 12.7 24,500 26,950 CAD カート カート 在庫品
280-B-5 280 291 60 24 - 50X 100 71 - 15 101 21.5 0.164 14.1 29,300 32,230 CAD カート カート 在庫品
300-B-5 300 311 60 24 - 50X 100 71 - 15 101 21.5 0.204 15.1 30,200 33,220 CAD カート カート 在庫品
315-B-5 315 326 63 33 32 50X 112 71 - 15 101 21.5 0.241 16.7 35,600 39,160 CAD カート カート 在庫品
355-B-5 355 366 63 33 32 50Y 112 71 - 15 101 21.5 0.357 19.2 39,100 43,010 CAD カート カート 在庫品
375-B-5 375 386 63 33 32 50Y 116 71 - 15 101 21.5 0.425 20.4 39,800 43,780 CAD カート カート 在庫品
400-B-5 400 411 63 33 32 50Y 116 71 - 15 101 21.5 0.52 21.7 41,600 45,760 CAD カート カート 在庫品
450-B-5 450 461 63 35 34 50Y 116 71 - 15 101 21.5 0.749 24.1 51,100 56,210 CAD カート カート 在庫品
500-B-5 500 511 71 39 38 50Y 125 80 - 10.5 101 22 1.09 29.2 63,200 69,520 CAD カート カート 在庫品
560-B-5 560 571 71 39 38 50Y 125 80 - 10.5 101 22 1.56 32.9 73,000 80,300 CAD カート カート 在庫品
600-B-5 600 611 71 39 38 50Y 125 80 - 10.5 101 22 1.93 35 75,700 83,270 CAD カート カート 在庫品
630-B-5 630 641 71 39 38 50Y 125 80 - 10.5 101 22 2.24 36.5 82,300 90,530 CAD カート カート 在庫品
710-B-5 710 721 71 39 38 50Y 125 80 - 10.5 101 22 3.25 41.2 114,000 125,400 CAD カート カート 非在庫品
750-B-5 750 761 71 39 38 50Y 125 80 - 10.5 101 22 3.85 43.3 149,000 163,900 CAD カート カート 非在庫品
800-B-5 800 811 80 43 42 50Y 140 90 - 5.5 101 22 4.78 49.9 161,000 177,100 CAD カート カート 非在庫品
850-B-5 850 861 80 43 42 50Y 140 90 - 5.5 101 22 5.75 52.7 185,000 203,500 CAD カート カート 非在庫品
900-B-5 900 911 80 43 42 50Y 140 90 - 5.5 101 22 6.98 57.2 198,000 217,800 CAD カート カート 非在庫品
950-B-5 950 961 80 43 42 50Y 140 90 - 5.5 101 22 8.24 60.1 216,000 237,600 CAD カート カート 非在庫品
1000-B-5 1000 1011 80 43 42 50Y 140 90 - 5.5 101 22 9.63 63 240,000 264,000 CAD カート カート 非在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

加工記号選択画面を閉じる

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号 軸穴径 軸穴の寸法許容差 ヘルプ キー溝 ヘルプ 止めねじ 打ち込み方向
選択する
φ
加工記号

加工タイプ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別) 個数 ご購入
カート

加工記号の選択

軸穴

軸穴のみ

軸穴＋キー溝

軸穴
＋
平行キー溝
軸穴
＋
こう配キー溝
（こう配1/100）

軸穴＋押しねじ穴

  押しねじ穴の数・配置
1カ所 2カ所(90°配置) 2カ所(120°配置)
軸穴
＋
押しねじ穴
軸穴
＋
押しねじ穴
＋
平行キー溝

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

材質・仕上げ

JIS Vプーリー
本体 FC200以上
塗装（NBKブルー）

特長

1個でも、短納期でお届けします。

  • 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

充実のラインアップ。650サイズ。

  • A：146サイズ、B：218サイズ、C：212サイズ、D：74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。

JIS規格を上回る高品質。

  • 材質・加工精度・バランス精度ともにJIS規格（JIS B 1854-1987「一般用Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。

商品規格

商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

JIS-A/JIS-B/JIS-C/JIS-D_CJIS Vプーリー

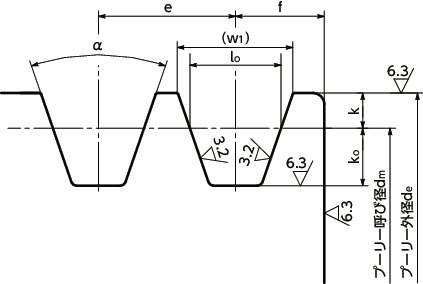

溝部の寸法

単位 : mm

溝の形 呼び径
dm		 α±0.5
（°）		 lo w1 k ko e＊1 f
A 100以下
100を超え125以下
125を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 4.50～+0.2 8.0 15.0±0.4 10.0±1
B 160以下
160を超え200以下
200を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 5.50～+0.2 9.5 19.0±0.4 12.5±1
C 250以下
250を超え315以下
315を超えるもの		 34
36
38		 16.9 21.18
21.45
21.72		 7.00～+0.3 12.0 25.5±0.5 17.0±1
D 450以下
450を超えるもの		 36
38		 24.6 30.77
31.14		 9.50～+0.4 15.5 37.0±0.5 24.0-1～+2

＊1：　eの累積誤差は±0.8mm以下。

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

呼び径
dm		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
118以下 0.15（0.3） 0.15（0.3） ±0.4（±0.6）
125以上 160以下 0.15（0.4） 0.15（0.4） ±0.6（±0.8）
165以上 224以下 0.2（0.4） 0.2（0.4） ±0.6（±0.8）
227以上 300以下 0.25（0.4） 0.25（0.4） ±0.6（±0.8）
315以上 450以下 0.3（0.6） 0.3（0.6） ±0.9（±1.2）
475以上 630以下 0.4（0.6） 0.4（0.6） ±0.9（±1.2）
710以上 1120以下 0.5（0.8） 0.5（0.8） ±1.2（±1.6）

＊（ ）内はJIS B 1854-1987の数値です。

バランス

外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。


関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
VMGU
