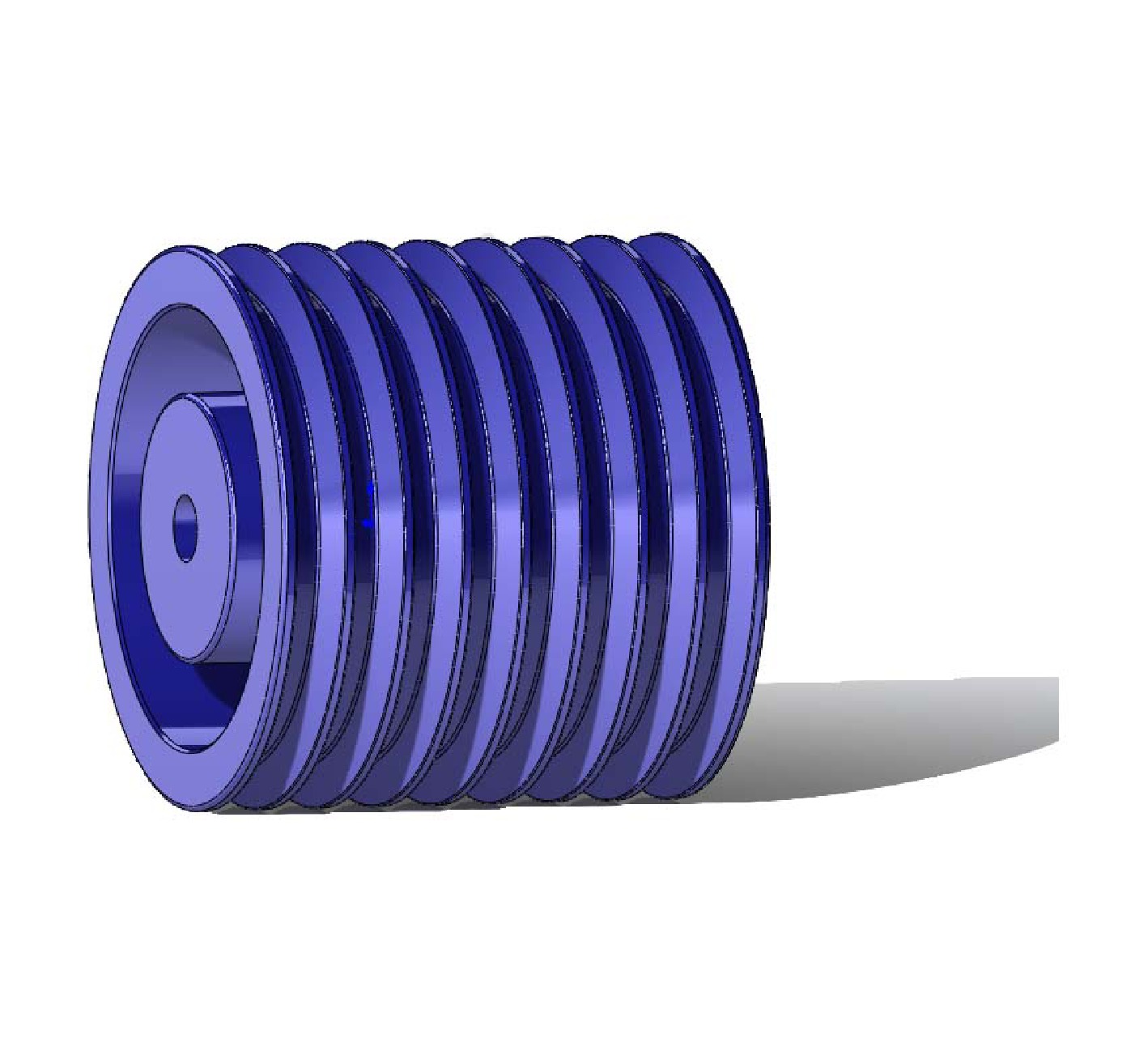

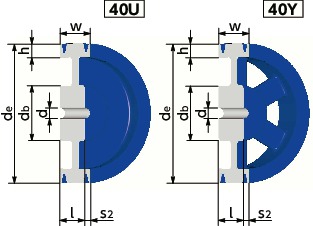

形状図
寸法・CAD・価格
単位 : mm
| 品番 | 呼び径 dm |
外径 de |
最大軸穴径 dmax |
最小軸穴径 dmin |
d (下穴) |
Type | ハブ | リム | 慣性モーメント (kg・m2) |
質量 (kg) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 追加工品を購入 | 在庫/非在庫 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| db | l | S1 | S2 | w | h | |||||||||||||||
| 315-D-8 | 315 | 334 | 90 | 57 | 45 | 40U | 160 | 170 | - | 137 | 307 | 36 | 1.13 | 78 | 230,000 | 253,000 | CAD | カート | カート | 非在庫品 |
| 335-D-8 | 335 | 354 | 90 | 57 | 45 | 40U | 160 | 170 | - | 137 | 307 | 36 | 1.39 | 83.7 | 245,000 | 269,500 | CAD | カート | カート | 非在庫品 |
| 355-D-8 | 355 | 374 | 90 | 57 | 45 | 40U | 160 | 170 | - | 137 | 307 | 36 | 1.68 | 89.5 | 251,000 | 276,100 | CAD | カート | カート | 非在庫品 |
| 375-D-8 | 375 | 394 | 90 | 57 | 45 | 40U | 160 | 170 | - | 137 | 307 | 36 | 2.02 | 95.5 | 279,000 | 306,900 | CAD | カート | カート | 非在庫品 |
| 400-D-8 | 400 | 419 | 100 | 57 | 55 | 40Y | 180 | 170 | - | 137 | 307 | 36 | 2.33 | 97.3 | 312,000 | 343,200 | CAD | カート | カート | 非在庫品 |
| 425-D-8 | 425 | 444 | 100 | 57 | 55 | 40Y | 180 | 170 | - | 137 | 307 | 36 | 2.81 | 103 | 338,000 | 371,800 | CAD | カート | カート | 非在庫品 |
| 450-D-8 | 450 | 469 | 100 | 57 | 55 | 40Y | 180 | 170 | - | 137 | 307 | 36 | 3.36 | 108 | 349,000 | 383,900 | CAD | カート | カート | 非在庫品 |
| 475-D-8 | 475 | 494 | 100 | 57 | 55 | 40Y | 180 | 170 | - | 137 | 307 | 36 | 4 | 114 | 355,000 | 390,500 | CAD | カート | カート | 非在庫品 |
| 500-D-8 | 500 | 519 | 100 | 57 | 55 | 40Y | 180 | 170 | - | 137 | 307 | 36 | 4.7 | 120 | 385,000 | 423,500 | CAD | カート | カート | 非在庫品 |
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
材質・仕上げ
| JIS Vプーリー | |
|---|---|
| 本体 | FC200以上 塗装（NBKブルー） |
特長
1個でも、短納期でお届けします。
- 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。
便利な追加工サービスを標準化。
- 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
Vプーリー追加工サービス
充実のラインアップ。650サイズ。
- A：146サイズ、B：218サイズ、C：212サイズ、D：74サイズ。JIS規格の281サイズに369サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
JIS規格を上回る高品質。
- 材質・加工精度・バランス精度ともにJIS規格（JIS B 1854-1987「一般用Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っています。
商品規格
商品規格はJIS B 1854-1987「一般用Vプーリ」に準拠しています。

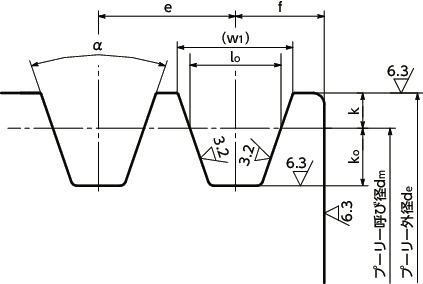

溝部の寸法
単位 : mm
| 溝の形 | 呼び径 dm |
α±0.5 （°） |
lo | w1 | k | ko | e＊1 | f |
|---|---|---|---|---|---|---|---|---|
| A | 100以下 100を超え125以下 125を超えるもの |
34 36 38 |
9.2 | 11.95 12.12 12.30 |
4.50～+0.2 | 8.0 | 15.0±0.4 | 10.0±1 |
| B | 160以下 160を超え200以下 200を超えるもの |
34 36 38 |
12.5 | 15.86 16.07 16.29 |
5.50～+0.2 | 9.5 | 19.0±0.4 | 12.5±1 |
| C | 250以下 250を超え315以下 315を超えるもの |
34 36 38 |
16.9 | 21.18 21.45 21.72 |
7.00～+0.3 | 12.0 | 25.5±0.5 | 17.0±1 |
| D | 450以下 450を超えるもの |
36 38 |
24.6 | 30.77 31.14 |
9.50～+0.4 | 15.5 | 37.0±0.5 | 24.0-1～+2 |
＊1： eの累積誤差は±0.8mm以下。
外周・リム側面の振れの許容値および外径の許容差
単位 : mm
| 呼び径 dm |
外周の振れの許容値 | リム側面の振れの許容値 | 外径の許容差 |
|---|---|---|---|
| 118以下 | 0.15（0.3） | 0.15（0.3） | ±0.4（±0.6） |
| 125以上 160以下 | 0.15（0.4） | 0.15（0.4） | ±0.6（±0.8） |
| 165以上 224以下 | 0.2（0.4） | 0.2（0.4） | ±0.6（±0.8） |
| 227以上 300以下 | 0.25（0.4） | 0.25（0.4） | ±0.6（±0.8） |
| 315以上 450以下 | 0.3（0.6） | 0.3（0.6） | ±0.9（±1.2） |
| 475以上 630以下 | 0.4（0.6） | 0.4（0.6） | ±0.9（±1.2） |
| 710以上 1120以下 | 0.5（0.8） | 0.5（0.8） | ±1.2（±1.6） |
＊（ ）内はJIS B 1854-1987の数値です。
バランス
外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。
