標準Vプーリー - A・AX適用

Standard V Pulley for use with A or AX belts

STD-A-2

安全上の注意設計資料使用方法

STD-A-2標準Vプーリー - A・AX適用

仕様変更のご案内

平素はNBKサイトをご利用いただきありがとうございます。
標準VプーリーおよびJIS Vプーリーの一部品番につきまして、製造上の都合により、下穴を追加いたします。
なお、価格の変更はございません。

在庫がなくなり次第、順次新仕様の商品を出荷いたします。
在庫状況により旧仕様の商品のお届けになる場合がございます。

変更に際して流通段階での在庫分もあるため、しばらくの間、現行品と変更品が混在し大変ご迷惑をお掛けする事とは存じますが、ご理解賜りますようお願い申し上げます。

詳しくは、
https://www.nbk1560.com/news/2022/20220912_2/
をご確認ください。

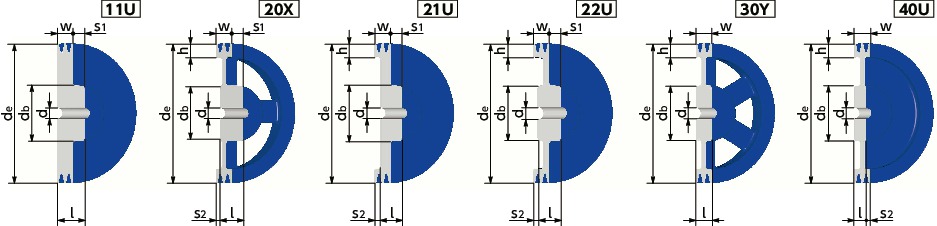

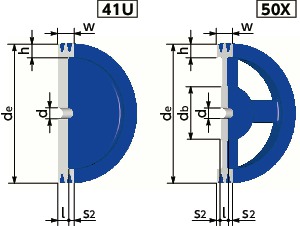

形状図

STD-A-2標準Vプーリー - A・AX適用寸法図

STD-A-2標準Vプーリー - A・AX適用寸法図

寸法・CAD・価格

単位 : mm

品番 ピッチ径
dp		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
2-A-2 41.8 50.8 14 11 8 11U 37 58 22 - 36 - 0.000122 0.53 1,160 1,276 CAD カート カート 在庫品
2 1/2-A-2 54.5 63.5 21 14 8 11U 43 55 19 - 36 - 0.000292 0.81 1,570 1,727 CAD カート カート 在庫品
3-A-2 67.2 76.2 24 12 - 21U 44 30 19 25 36 15 0.000512 0.82 1,760 1,936 CAD カート カート 在庫品
3-A-2F 67.2 76.2 26 10 8 41U - 24 - 12 36 15 0.000503 0.77 1,710 1,881 CAD カート カート 在庫品
3 1/2-A-2 79.9 88.9 26 10 8 21U 47 30 19 25 36 15 0.000913 1.04 2,230 2,453 CAD カート カート 在庫品
3 1/2-A-2F 79.9 88.9 33 10 8 41U - 24 - 12 36 15 0.00096 1.06 2,260 2,486 CAD カート カート 在庫品
4-A-2 92.6 101.6 28 10 8 21U 50 30 19 25 36 15 0.00151 1.28 2,700 2,970 CAD カート カート 在庫品
4-A-2F 92.6 101.6 40 10 8 41U - 24 - 12 36 15 0.00167 1.39 2,750 3,025 CAD カート カート 在庫品
4 1/2-A-2 105.3 114.3 32 10 8 21U 57 30 19 25 36 15 0.00239 1.59 3,300 3,630 CAD カート カート 在庫品
4 1/2-A-2F 105.3 114.3 47 10 8 41U - 24 - 12 36 15 0.00273 1.77 3,370 3,707 CAD カート カート 在庫品
5-A-2 118 127 32 10 8 22U 57 30 19 25 36 15 0.00334 1.74 3,470 3,817 CAD カート カート 在庫品
5-A-2F 118 127 32 10 8 40U 57 30 - 6 36 15 0.00334 1.74 3,560 3,916 CAD カート カート 在庫品
5 1/2-A-2 130.7 139.7 35 10 8 22U 63 30 19 25 36 15 0.00479 2.06 3,830 4,213 CAD カート カート 在庫品
5 1/2-A-2F 130.7 139.7 35 10 8 40U 63 30 - 6 36 15 0.00479 2.06 4,060 4,466 CAD カート カート 在庫品
6-A-2 143.4 152.4 35 10 8 22U 63 30 19 25 36 15 0.00652 2.3 4,180 4,598 CAD カート カート 在庫品
6-A-2F 143.4 152.4 35 10 8 40U 63 30 - 6 36 15 0.00652 2.3 4,510 4,961 CAD カート カート 在庫品
6 1/2-A-2 156.1 165.1 35 10 8 22U 63 30 19 25 36 15 0.00868 2.55 4,650 5,115 CAD カート カート 在庫品
6 1/2-A-2F 156.1 165.1 35 10 8 40U 63 30 - 6 36 15 0.00868 2.55 4,730 5,203 CAD カート カート 在庫品
7-A-2 168.8 177.8 38 13 - 20X 69 38 10 8 36 15 0.01 2.72 4,930 5,423 CAD カート カート 在庫品
7-A-2F 168.8 177.8 38 11 - 50X 69 32 - 2 36 15 0.00994 2.56 5,000 5,500 CAD カート カート 在庫品
8-A-2 194.2 203.2 38 13 - 20X 69 38 10 8 36 15 0.0156 3.12 6,150 6,765 CAD カート カート 在庫品
8-A-2F 194.2 203.2 38 11 - 50X 69 32 - 2 36 15 0.0155 2.95 6,250 6,875 CAD カート カート 在庫品
9-A-2 219.6 228.6 38 13 - 20X 69 38 8 6 36 15 0.0228 3.46 6,550 7,205 CAD カート カート 在庫品
9-A-2F 219.6 228.6 38 11 - 50X 69 33 - 1.5 36 15 0.0227 3.32 6,630 7,293 CAD カート カート 在庫品
10-A-2 245 254 38 13 - 20X 69 38 8 6 36 15 0.0321 3.83 7,530 8,283 CAD カート カート 在庫品
10-A-2F 245 254 38 11 - 50X 69 33 - 1.5 36 15 0.032 3.69 7,450 8,195 CAD カート カート 在庫品
11-A-2 270.4 279.4 42 13 - 20X 75 38 8 6 36 15 0.0445 4.44 7,960 8,756 CAD カート カート 在庫品
11-A-2F 270.4 279.4 42 12 - 50X 75 34 - 1 36 15 0.0444 4.31 7,960 8,756 CAD カート カート 在庫品
12-A-2 295.8 304.8 42 12 - 20X 75 36 6 6 36 15 0.0585 4.73 9,160 10,076 CAD カート カート 在庫品
12-A-2F 295.8 304.8 42 12 - 50X 75 34 - 1 36 15 0.0585 4.67 9,080 9,988 CAD カート カート 在庫品
13-A-2 321.2 330.2 41 12 - 20X 74 36 6 6 36 15 0.0757 5.09 9,950 10,945 CAD カート カート 在庫品
13-A-2F 321.2 330.2 41 12 - 50X 74 34 - 1 36 15 0.0756 5.02 10,200 11,220 CAD カート カート 在庫品
14-A-2 346.6 355.6 43 12 - 50X 77 35 - 0.5 36 15 0.0958 5.52 11,000 12,100 CAD カート カート 在庫品
15-A-2 372 381 44 12 - 50X 80 35 - 0.5 36 15 0.119 5.96 11,700 12,870 CAD カート カート 在庫品
16-A-2 397.4 406.4 44 12 - 50X 80 35 - 0.5 36 15 0.146 6.35 13,000 14,300 CAD カート カート 在庫品
18-A-2 448.2 457.2 44 12 - 30Y 80 36 - - 36 15 0.228 8.02 16,900 18,590 CAD カート カート 在庫品
20-A-2 499 508 44 12 - 30Y 80 36 - - 36 15 0.321 9.1 18,600 20,460 CAD カート カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

加工記号選択画面を閉じる

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号 軸穴径 軸穴の寸法許容差 ヘルプ キー溝 ヘルプ 止めねじ 打ち込み方向
選択する
φ
加工記号

加工タイプ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別) 個数 ご購入
カート

加工記号の選択

軸穴

軸穴のみ

軸穴＋キー溝

軸穴
＋
平行キー溝
軸穴
＋
こう配キー溝
（こう配1/100）

軸穴＋押しねじ穴

  押しねじ穴の数・配置
1カ所 2カ所(90°配置) 2カ所(120°配置)
軸穴
＋
押しねじ穴
軸穴
＋
押しねじ穴
＋
平行キー溝

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

材質・仕上げ

標準Vプーリー
本体 FC150-200
塗装（NBKブルー）

特長

日本で最大の使用実績。1個でも、短納期でお届けします。

  • 1950年、日本で最初にメーカー標準品としてシリーズ化されたVプーリー。鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

STD-M-1/STD-A-1/STD-A-2/STD-A-3/STD-B-1/STD-B-2/STD-B-3/STD-B-4_C標準Vプーリー


商品規格

商品規格

STD-M-1/STD-A-1/STD-A-2/STD-A-3/STD-B-1/STD-B-2/STD-B-3/STD-B-4_C標準Vプーリー

バランス

外周での不釣合い質量は、プーリー質量の0.2％または3gのいずれか大きい方を許容値としています。これは、JIS B 1854-1987「一般用Vプーリ」に規定する釣合い良さと同一の精度です。

＊M形のプーリーは対象外です。

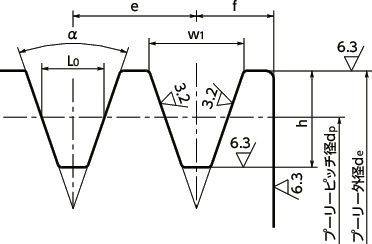

溝部の寸法

単位 : mm

溝の形 外径
de
（inch）		 α±0.5
（°）		 L0 w1 h e f±1
M 3以下
3を超え3 1//2以下
3 1//2を超えるもの		 34
36
38		 8.0 9.65
9.75
9.86		 9 - 8.5
A 4以下
4を超え5以下
5を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 12.5 16±0.4 10.0
B 6 1//2以下
6 1//2を超え8以下
8を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 15 20±0.4 12.0

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

外径
de
（inch）		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
5以下 0.2 0.2 ±0.6
5を超え 6 1//2以下 0.25 0.25 ±0.8
6 1//2を超え 9以下 0.3 0.3 ±0.8
9を超え 12以下 0.35 0.35 ±0.8
12を超え 16以下 0.4 0.4 ±1.2
16を超え 24以下 0.5 0.5 ±1.2

関連商品

プーリーV溝部の摩耗を確認するためのゲージがあります。プーリーのメンテナンスの際に、ご利用ください。
