標準Vプーリー - B・BX適用

Standard V Pulley for use with B or BX belts

STD-B-3

安全上の注意設計資料使用方法

STD-B-3標準Vプーリー - B・BX適用

仕様変更のご案内

平素はNBKサイトをご利用いただきありがとうございます。
標準VプーリーおよびJIS Vプーリーの一部品番につきまして、製造上の都合により、下穴を追加いたします。
なお、価格の変更はございません。

在庫がなくなり次第、順次新仕様の商品を出荷いたします。
在庫状況により旧仕様の商品のお届けになる場合がございます。

変更に際して流通段階での在庫分もあるため、しばらくの間、現行品と変更品が混在し大変ご迷惑をお掛けする事とは存じますが、ご理解賜りますようお願い申し上げます。

詳しくは、
https://www.nbk1560.com/news/2022/20220912_2/
をご確認ください。

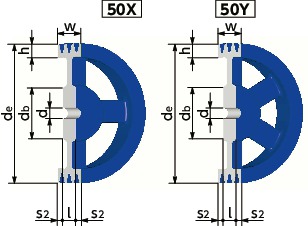

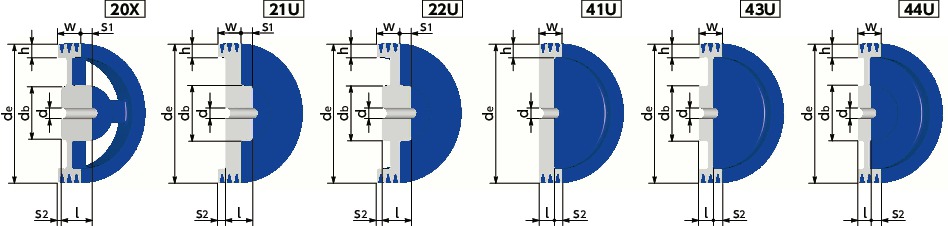

形状図

STD-B-3標準Vプーリー - B・BX適用寸法図

STD-B-3標準Vプーリー - B・BX適用寸法図

寸法・CAD・価格

単位 : mm

品番 ピッチ径
dp		 外径
de		 最大軸穴径
dmax		 最小軸穴径
dmin		 d
(下穴)		 Type ハブ リム 慣性モーメント
(kg・m2)		 質量
(kg)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
db l S1 S2 w h
3-B-3 65.2 76.2 28 12 8 21U 50 35 19 48 64 18 0.000789 1.26 2,690 2,959 CAD カート カート 在庫品
3-B-3F 65.2 76.2 22 12 8 41U - 35 - 29 64 18 0.000738 1.16 2,800 3,080 CAD カート カート 在庫品
3 1/2-B-3 77.9 88.9 28 12 8 21U 50 35 19 48 64 18 0.0014 1.56 3,170 3,487 CAD カート カート 在庫品
3 1/2-B-3F 77.9 88.9 29 12 8 41U - 35 - 29 64 18 0.00142 1.59 3,170 3,487 CAD カート カート 在庫品
4-B-3 90.6 101.6 32 12 8 21U 57 35 19 48 64 18 0.00238 1.98 4,180 4,598 CAD カート カート 在庫品
4-B-3F 90.6 101.6 36 12 8 41U - 35 - 29 64 18 0.00249 2.1 4,180 4,598 CAD カート カート 在庫品
4 1/2-B-3 103.3 114.3 35 12 8 21U 63 35 19 48 64 18 0.00376 2.42 5,110 5,621 CAD カート カート 在庫品
4 1/2-B-3F 103.3 114.3 44 12 8 41U - 35 - 29 64 18 0.00407 2.67 5,190 5,709 CAD カート カート 在庫品
5-B-3 116 127 35 14 8 21U 63 42 20 42 64 18 0.00587 3.14 5,970 6,567 CAD カート カート 在庫品
5-B-3F 116 127 51 12 8 41U - 36 - 28 64 18 0.00634 3.35 6,070 6,677 CAD カート カート 在庫品
5 1/2-B-3 128.7 139.7 38 14 8 22U 69 42 20 42 64 18 0.00758 3.25 6,730 7,403 CAD カート カート 在庫品
5 1/2-B-3F 128.7 139.7 38 12 8 44U 69 36 - 28 64 18 0.00748 3.08 6,620 7,282 CAD カート カート 在庫品
6-B-3 141.4 152.4 38 14 8 22U 69 42 22 44 64 18 0.0102 3.57 7,450 8,195 CAD カート カート 在庫品
6-B-3F 141.4 152.4 38 12 8 43U 69 36 - 28 64 18 0.0101 3.41 7,480 8,228 CAD カート カート 在庫品
6 1/2-B-3 154.1 165.1 38 14 8 22U 69 42 22 44 64 18 0.0139 4.05 8,220 9,042 CAD カート カート 在庫品
6 1/2-B-3F 154.1 165.1 38 12 8 43U 69 36 - 28 64 18 0.0138 3.89 8,320 9,152 CAD カート カート 在庫品
7-B-3 166.8 177.8 42 19 - 20X 76 57 12 19 64 18 0.0169 4.62 8,980 9,878 CAD カート カート 在庫品
7-B-3F 166.8 177.8 42 15 - 50X 76 43 - 10.5 64 18 0.0166 4.15 8,720 9,592 CAD カート カート 在庫品
8-B-3 192.2 203.2 42 19 - 20X 76 57 12 19 64 18 0.0264 5.26 9,830 10,813 CAD カート カート 在庫品
8-B-3F 192.2 203.2 42 15 - 50X 76 43 - 10.5 64 18 0.0261 4.79 10,100 11,110 CAD カート カート 在庫品
9-B-3 217.6 228.6 42 19 - 20X 76 55 10 19 64 18 0.0389 5.8 11,000 12,100 CAD カート カート 在庫品
9-B-3F 217.6 228.6 42 15 - 50X 76 43 - 10.5 64 18 0.0386 5.39 11,000 12,100 CAD カート カート 在庫品
10-B-3 243 254 42 19 - 20X 76 55 10 19 64 18 0.0549 6.38 12,000 13,200 CAD カート カート 在庫品
10-B-3F 243 254 42 15 - 50X 76 43 - 10.5 64 18 0.0546 5.97 12,300 13,530 CAD カート カート 在庫品
11-B-3 268.4 279.4 42 19 - 20X 76 55 10 19 64 18 0.0748 6.97 14,300 15,730 CAD カート カート 在庫品
11-B-3F 268.4 279.4 42 15 - 50X 76 45 - 9.5 64 18 0.0746 6.63 14,200 15,620 CAD カート カート 在庫品
12-B-3 293.8 304.8 46 18 - 20X 82 53 8 19 64 18 0.0993 7.72 14,900 16,390 CAD カート カート 在庫品
12-B-3F 293.8 304.8 46 15 - 50X 82 45 - 9.5 64 18 0.0991 7.4 14,800 16,280 CAD カート カート 在庫品
13-B-3 319.2 330.2 46 18 - 20X 82 53 8 19 64 18 0.129 8.36 17,300 19,030 CAD カート カート 在庫品
13-B-3F 319.2 330.2 46 15 - 50X 82 45 - 9.5 64 18 0.128 8.04 16,900 18,590 CAD カート カート 在庫品
14-B-3 344.6 355.6 49 15 - 50X 88 45 - 9.5 64 18 0.163 8.84 19,200 21,120 CAD カート カート 在庫品
15-B-3 370 381 49 15 - 50Y 88 45 - 9.5 64 18 0.211 10.1 20,900 22,990 CAD カート カート 在庫品
16-B-3 395.4 406.4 49 17 - 50Y 88 50 - 7 64 18 0.259 10.9 23,400 25,740 CAD カート カート 在庫品
18-B-3 446.2 457.2 50 17 - 50Y 90 50 - 7 64 18 0.387 12.9 27,300 30,030 CAD カート カート 在庫品
20-B-3 497 508 50 17 - 50Y 90 50 - 7 64 18 0.539 14.3 31,600 34,760 CAD カート カート 在庫品
22-B-3 547.8 558.8 52 17 - 50Y 93 50 - 7 64 21 0.743 16.4 38,200 42,020 CAD カート カート 在庫品
24-B-3 598.6 609.6 52 17 - 50Y 93 50 - 7 64 21 0.975 17.8 43,400 47,740 CAD カート カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

追加工

加工記号選択画面を閉じる

加工記号を選択の上、加工内容を入力してください。

プーリー品番

加工記号 軸穴径 軸穴の寸法許容差 ヘルプ キー溝 ヘルプ 止めねじ 打ち込み方向
選択する
φ
加工記号

加工タイプ

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

ご注文内容

追加工品番

価格・個数を確認してから「カート」ボタンをクリックしてください。

価格(円・税別) 個数 ご購入
カート

加工記号の選択

軸穴

軸穴のみ

軸穴＋キー溝

軸穴
＋
平行キー溝
軸穴
＋
こう配キー溝
（こう配1/100）

軸穴＋押しねじ穴

  押しねじ穴の数・配置
1カ所 2カ所(90°配置) 2カ所(120°配置)
軸穴
＋
押しねじ穴
軸穴
＋
押しねじ穴
＋
平行キー溝

プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。

加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。

押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。

材質・仕上げ

標準Vプーリー
本体 FC150-200
塗装（NBKブルー）

特長

日本で最大の使用実績。1個でも、短納期でお届けします。

  • 1950年、日本で最初にメーカー標準品としてシリーズ化されたVプーリー。鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。

便利な追加工サービスを標準化。

  • 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
    Vプーリー追加工サービス

STD-M-1/STD-A-1/STD-A-2/STD-A-3/STD-B-1/STD-B-2/STD-B-3/STD-B-4_C標準Vプーリー


商品規格

商品規格

STD-M-1/STD-A-1/STD-A-2/STD-A-3/STD-B-1/STD-B-2/STD-B-3/STD-B-4_C標準Vプーリー

バランス

外周での不釣合い質量は、プーリー質量の0.2％または3gのいずれか大きい方を許容値としています。これは、JIS B 1854-1987「一般用Vプーリ」に規定する釣合い良さと同一の精度です。

＊M形のプーリーは対象外です。

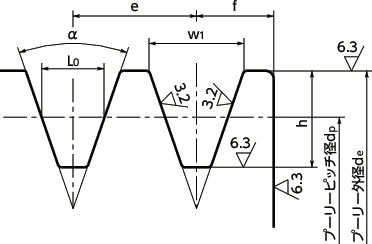

溝部の寸法

単位 : mm

溝の形 外径
de
（inch）		 α±0.5
（°）		 L0 w1 h e f±1
M 3以下
3を超え3 1//2以下
3 1//2を超えるもの		 34
36
38		 8.0 9.65
9.75
9.86		 9 - 8.5
A 4以下
4を超え5以下
5を超えるもの		 34
36
38		 9.2 11.95
12.12
12.30		 12.5 16±0.4 10.0
B 6 1//2以下
6 1//2を超え8以下
8を超えるもの		 34
36
38		 12.5 15.86
16.07
16.29		 15 20±0.4 12.0

外周・リム側面の振れの許容値および外径の許容差

単位 : mm

外径
de
（inch）		 外周の振れの許容値 リム側面の振れの許容値 外径の許容差
5以下 0.2 0.2 ±0.6
5を超え 6 1//2以下 0.25 0.25 ±0.8
6 1//2を超え 9以下 0.3 0.3 ±0.8
9を超え 12以下 0.35 0.35 ±0.8
12を超え 16以下 0.4 0.4 ±1.2
16を超え 24以下 0.5 0.5 ±1.2
