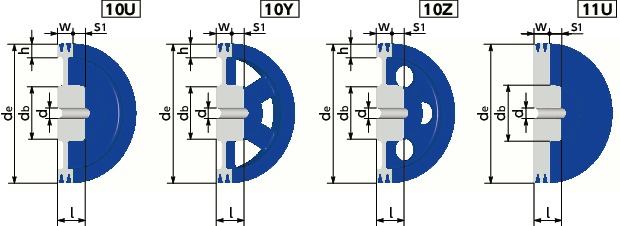

形状図
寸法・CAD・価格
単位 : mm
| 品番 | ピッチ径 dp |
外径 de |
最大軸穴径 dmax |
最小軸穴径 dmin |
d (下穴) |
Type | ハブ | リム | 慣性モーメント (kg・m2) |
質量 (kg) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 追加工品を購入 | 在庫/非在庫 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| db | l | S1 | S2 | w | h | |||||||||||||||
| 112-5V-2 | 109.4 | 113 | 45 | 19 | - | 11U | 80 | 55 | 12.1 | - | 42.9 | - | 0.0036 | 2.94 | 8,070 | 8,877 | CAD | カート | カート | 在庫品 |
| 118-5V-2 | 115.4 | 119 | 50 | 19 | - | 11U | 90 | 55 | 12.1 | - | 42.9 | - | 0.00464 | 3.36 | 9,390 | 10,329 | CAD | カート | カート | 在庫品 |
| 125-5V-2 | 122.4 | 126 | 50 | 19 | - | 11U | 90 | 55 | 12.1 | - | 42.9 | - | 0.0058 | 3.75 | 10,300 | 11,330 | CAD | カート | カート | 在庫品 |
| 132-5V-2 | 129.4 | 133 | 50 | 19 | - | 11U | 90 | 55 | 12.1 | - | 42.9 | - | 0.00718 | 4.15 | 11,000 | 12,100 | CAD | カート | カート | 在庫品 |
| 140-5V-2 | 137.4 | 141 | 50 | 19 | - | 11U | 90 | 55 | 12.1 | - | 42.9 | - | 0.00909 | 4.65 | 11,500 | 12,650 | CAD | カート | カート | 在庫品 |
| 150-5V-2 | 147.4 | 151 | 50 | 19 | - | 11U | 90 | 55 | 12.1 | - | 42.9 | - | 0.012 | 5.31 | 11,700 | 12,870 | CAD | カート | カート | 在庫品 |
| 160-5V-2 | 157.4 | 161 | 50 | 19 | - | 11U | 90 | 55 | 12.1 | - | 42.9 | - | 0.0157 | 6.02 | 12,400 | 13,640 | CAD | カート | カート | 在庫品 |
| 170-5V-2 | 167.4 | 171 | 60 | 19 | - | 11U | 100 | 55 | 12.1 | - | 42.9 | - | 0.0205 | 6.92 | 13,500 | 14,850 | CAD | カート | カート | 在庫品 |
| 180-5V-2 | 177.4 | 181 | 60 | 19 | - | 11U | 100 | 55 | 12.1 | - | 42.9 | - | 0.0259 | 7.74 | 13,800 | 15,180 | CAD | カート | カート | 在庫品 |
| 190-5V-2 | 187.4 | 191 | 55 | 19 | - | 10U | 100 | 55 | 12.1 | - | 42.9 | 23.5 | 0.0248 | 6.65 | 15,700 | 17,270 | CAD | カート | カート | 在庫品 |
| 200-5V-2 | 197.4 | 201 | 55 | 19 | - | 10U | 100 | 55 | 12.1 | - | 42.9 | 23.5 | 0.0339 | 7.29 | 16,400 | 18,040 | CAD | カート | カート | 在庫品 |
| 210-5V-2 | 207.4 | 211 | 55 | 19 | - | 10U | 100 | 55 | 12.1 | - | 42.9 | 22.5 | 0.0347 | 7.41 | 16,700 | 18,370 | CAD | カート | カート | 在庫品 |
| 212-5V-2 | 209.4 | 213 | 55 | 19 | - | 10U | 100 | 55 | 12.1 | - | 42.9 | 23.5 | 0.0363 | 7.59 | 16,700 | 18,370 | CAD | カート | カート | 在庫品 |
| 220-5V-2 | 217.4 | 221 | 55 | 19 | - | 10U | 100 | 55 | 12.1 | - | 42.9 | 21.5 | 0.0401 | 7.81 | 17,400 | 19,140 | CAD | カート | カート | 在庫品 |
| 224-5V-2 | 221.4 | 225 | 55 | 19 | - | 10U | 100 | 55 | 12.1 | - | 42.9 | 23.5 | 0.0427 | 7.85 | 17,900 | 19,690 | CAD | カート | カート | 在庫品 |
| 230-5V-2 | 227.4 | 231 | 55 | 20 | - | 10U | 100 | 60 | 17.1 | - | 42.9 | 20.5 | 0.0461 | 8.42 | 18,400 | 20,240 | CAD | カート | カート | 在庫品 |
| 236-5V-2 | 233.4 | 237 | 55 | 20 | - | 10U | 100 | 60 | 17.1 | - | 42.9 | 23.5 | 0.0542 | 9.09 | 18,900 | 20,790 | CAD | カート | カート | 在庫品 |
| 240-5V-2 | 237.4 | 241 | 55 | 20 | - | 10U | 100 | 60 | 17.1 | - | 42.9 | 23.5 | 0.0576 | 9.28 | 20,200 | 22,220 | CAD | カート | カート | 在庫品 |
| 250-5V-2 | 247.4 | 251 | 65 | 20 | - | 10U | 110 | 60 | 17.1 | - | 42.9 | 23.5 | 0.0681 | 10.3 | 20,800 | 22,880 | CAD | カート | カート | 在庫品 |
| 260-5V-2 | 257.4 | 261 | 65 | 20 | - | 10U | 110 | 60 | 17.1 | - | 42.9 | 21 | 0.0747 | 10.5 | 22,200 | 24,420 | CAD | カート | カート | 在庫品 |
| 265-5V-2 | 262.4 | 266 | 65 | 20 | - | 10U | 110 | 60 | 17.1 | - | 42.9 | 23.5 | 0.0846 | 11.2 | 22,600 | 24,860 | CAD | カート | カート | 在庫品 |
| 280-5V-2 | 277.4 | 281 | 65 | 20 | - | 10U | 110 | 60 | 17.1 | - | 42.9 | 23.5 | 0.103 | 12 | 23,500 | 25,850 | CAD | カート | カート | 在庫品 |
| 300-5V-2 | 297.4 | 301 | 65 | 20 | - | 10Z | 110 | 60 | 17.1 | - | 42.9 | 23.5 | 0.121 | 11.9 | 25,100 | 27,610 | CAD | カート | カート | 在庫品 |
| 315-5V-2 | 312.4 | 316 | 65 | 22 | - | 10Z | 110 | 65 | 22.1 | - | 42.9 | 23.5 | 0.144 | 12.9 | 27,500 | 30,250 | CAD | カート | カート | 在庫品 |
| 335-5V-2 | 332.4 | 336 | 65 | 22 | - | 10Z | 110 | 65 | 22.1 | - | 42.9 | 23.5 | 0.176 | 13.5 | 29,700 | 32,670 | CAD | カート | カート | 在庫品 |
| 355-5V-2 | 352.4 | 356 | 65 | 22 | - | 10Z | 110 | 65 | 22.1 | - | 42.9 | 23.5 | 0.213 | 14.1 | 32,700 | 35,970 | CAD | カート | カート | 在庫品 |
| 375-5V-2 | 372.4 | 376 | 65 | 22 | - | 10Z | 110 | 65 | 22.1 | - | 42.9 | 23.5 | 0.26 | 15.1 | 35,600 | 39,160 | CAD | カート | カート | 在庫品 |
| 400-5V-2 | 397.4 | 401 | 75 | 22 | - | 10Z | 130 | 65 | 22.1 | - | 42.9 | 23.5 | 0.331 | 18 | 38,200 | 42,020 | CAD | カート | カート | 在庫品 |
| 450-5V-2 | 447.4 | 451 | 75 | 24 | - | 10Z | 130 | 70 | 27.1 | - | 42.9 | 23.5 | 0.57 | 24.1 | 50,100 | 55,110 | CAD | カート | カート | 在庫品 |
| 500-5V-2 | 497.4 | 501 | 75 | 24 | - | 10Z | 130 | 70 | 27.1 | - | 42.9 | 23.5 | 0.829 | 27.3 | 60,100 | 66,110 | CAD | カート | カート | 在庫品 |
| 530-5V-2 | 527.4 | 531 | 85 | 36 | 35 | 10Z | 150 | 80 | 37.1 | - | 42.9 | 23.5 | 1.12 | 35.4 | 69,900 | 76,890 | CAD | カート | カート | 在庫品 |
| 630-5V-2 | 627.4 | 631 | 85 | 36 | 35 | 10Y | 150 | 80 | 37.1 | - | 42.9 | 23.5 | 1.33 | 30.8 | 79,000 | 86,900 | CAD | カート | カート | 在庫品 |
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
材質・仕上げ
| ウェッジプーリー | |
|---|---|
| 本体 | FC200以上 塗装（NBKブルー） |
特長
1個でも、短納期でお届けします。
- 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。
便利な追加工サービスを標準化。
- 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
Vプーリー追加工サービス
充実のラインアップ。491サイズ。
- 3V：153サイズ、5V：257サイズ、8V：81サイズ。JIS規格の261サイズに230サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
- なお、3Vの呼び径φ56・60、5Vの呼び径φ112・118・125・132・140は、ローエッジコグタイプ細幅Vベルトに対応するプーリーです。ローエッジコグタイプのベルトは、一般のラップドタイプのベルトにくらべて、屈曲性にすぐれ、摩擦係数が大きいため、伝動効率が向上し、最小プーリー呼び径を小さくできます。
JIS規格を上回る高品質。
- 材質・加工精度・バランス精度ともにJIS規格（JIS B 1855-1991「細幅Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。
WEDGEは三ツ星ベルト株式会社の登録商標です。
性能
| Vベルトの種類 | 最高ベルト速度 （m/s） |
回転比 | 最小プーリー呼び径 （mm） |
標準耐用時間 （hr） |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 細幅 Vベルト |
ラップドタイプ | 35 | 10 | 3V | 5V | 8V | 10000～20000 | ||
| 67 | 180 | 315 | |||||||
| ローエッジコグ タイプ |
3VX | 5VX | - | ||||||
| 56 | 112 | - | |||||||
| 一般用 Vベルト |
ラップドタイプ | 30 | 5 | A | B | C | D | E | 5000～8000 |
| 67 | 118 | 180 | 300 | 450 | |||||
| ローエッジコグ タイプ |
AX | BX | CX | - | - | ||||
| 56 | 90 | 125 | - | - | |||||
商品規格
商品規格
商品規格はJIS B 1855-1991「細幅Vプーリ」に準拠しています。溝部の寸法

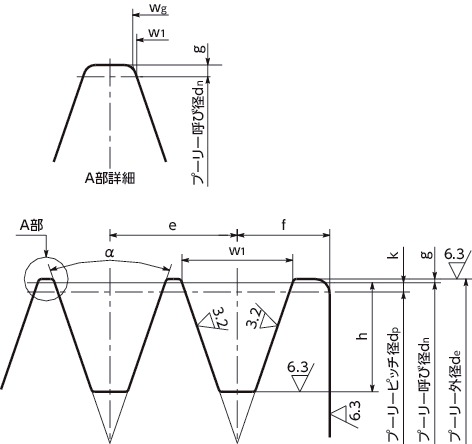

ウェッジプーリーは、A部詳細図に示すとおりg寸法（＝0.5mm）を設けています。これは、ベルト側面の摩耗・破損を防ぎ、ベルトの寿命を長く保持するためのもので、永年の実験と研究にもとづくものです。このため、ウェッジプーリーの外径は呼び径より1mm大きくなっています。
単位 : mm
| 溝の形 | 呼び径 dn |
α±0.5 （°） |
w1±0.1 | wg±0.13 | h0～+0.5 | 基準寸法 k |
e＊1 | f min. | g |
|---|---|---|---|---|---|---|---|---|---|
| 3V | 90以下 90を超え150以下 150を超え300以下 300を超えるもの |
36 38 40 42 |
8.9 | 9.23 9.24 9.26 9.28 |
9 | 0.6 | 10.3±0.25 | 8.7 | 0.5 |
| 5V | 250以下 250を超え400以下 400を超えるもの |
38 40 42 |
15.2 | 15.54 15.56 15.58 |
15 | 1.3 | 17.5±0.25 | 12.7 | 0.5 |
| 8V | 400以下 400を超え560以下 560を超えるもの |
38 40 42 |
25.4 | 25.74 25.76 25.78 |
25 | 2.5 | 28.6±0.4 | 19 | 0.5 |
＊1： eの累積誤差は±0.8mm以下。
外周・リム側面の振れの許容値および外径の許容差
単位 : mm
| 呼び径 dn |
外周の振れの許容値 | リム側面の振れの許容値 | 外径の許容差 |
|---|---|---|---|
| 125以下 | 0.15（0.2） | 0.15（0.2） | ±0.4（±0.6） |
| 125を超え 315以下 | 0.2（0.3） | 0.2（0.3） | ±0.6（±0.8） |
| 315を超え 710以下 | 0.3（0.4） | 0.3（0.4） | ±0.9（±1.2） |
| 710を超え 1000以下 | 0.4（0.6） | 0.4（0.6） | ±1.2（±1.6） |
| 1000を超え 1250以下 | 0.5（0.8） | 0.5（0.8） | ±1.5（±2） |
（ ）内はJIS B 1855-1991の数値です。
バランス
外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。軽量でコンパクト。トータルコストを削減できます。
高速・高動力伝動が可能なため、より小さいプーリー径、より短い軸間距離、より少ないベルト本数で設計できます。ベアリングやシャフトにかかる荷重が小さくなるため、その寿命の点でもメリットがあるほか、コンパクトな設計でスペースが小さくなるなど、トータルコストを大幅に削減できます。
高速・高動力伝動が可能です。

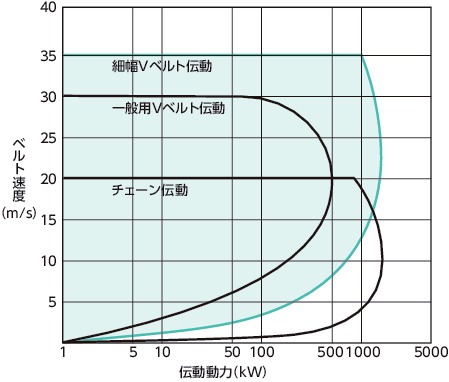

適用速度範囲が広く、最高ベルト速度35m/sまでの高速運転が可能です。また、伝動動力がきわめて大きく、一般用Vベルトの2～3倍であり、より少ないベルト本数でより大きな動力を伝達できます。このためチェーン伝動にも代替でき、メンテナンスフリーのしかも静かな伝動システムとすることができます。
大きい回転比がとれ、減速機に代替できます。
細幅Vベルトは曲げに強いため、最小プーリー呼び径は一般用Vベルトにくらべて小さくなります。このため、より大きい回転比のプーリーの組み合わせが可能となり、伝動動力が大きいこととも相俟って、減速機あるいは2段減速に代替できます。

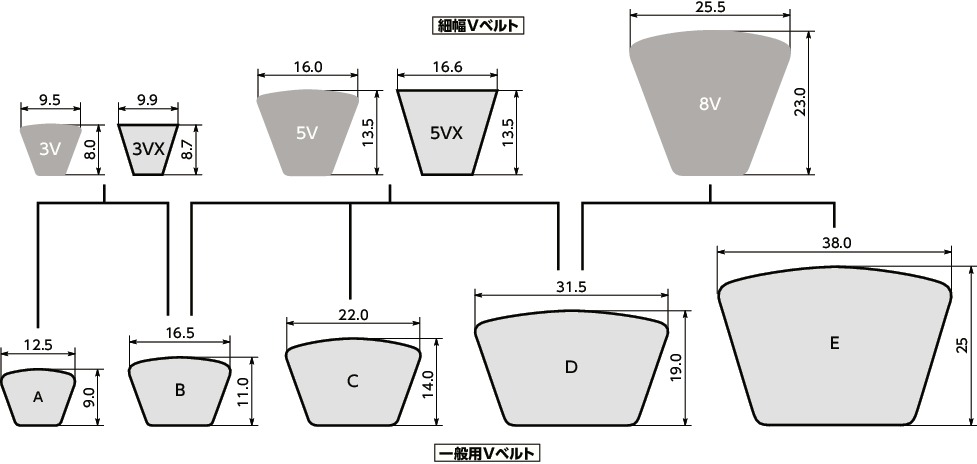

Vベルト断面（原寸）
ローエッジコグおよびノッチドベルトについて

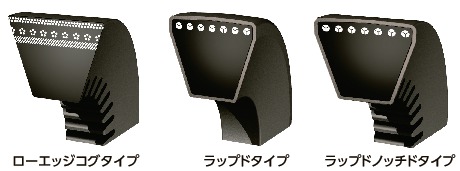

細幅Vベルトには、一般のラップドタイプ（3V・5V・8V）のほかに、ローエッジコグタイプ（3VX・5VX）およびラップドノッチドタイプ（Ａ・B・C・D、3V・5V・8V）があり、それぞれ使用上の互換性があります。ローエッジコグタイプは、側面に外被帆布のない、しかも底面に波形状のへこみをもったベルトです。ラップドノッチドタイプは、ラップドベルトの底面に切れ込み（ノッチ）を入れたベルトです。
屈曲性の向上によりベルトの曲げ応力（屈曲による動力損失）が減少する、摩擦係数が大きいなどにより、一般のラップドタイプにくらべて伝動効率がさらに向上し、また最小プーリー呼び径がより小さくなるなどの特長があります。
NBKはローエッジコグおよびラップドノッチドタイプの細幅Vベルトに対応するつぎのサイズの小径プーリーを標準化しています。
| 3V | 5V |
|---|---|
| 56-3V-1・2 | 112-5V-2・3 |
| 60-3V-1・2・3 | 118-5V-2・3 |
| 125-5V-2・3 | |
| 132-5V-2・3 | |
| 140-5V-2・3・4 |
性能
| Vベルトの種類 | 最高ベルト速度 （m/s） |
回転比 | 最小プーリー呼び径 （mm） |
標準耐用時間 （hr） |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 細幅 Vベルト |
ラップドタイプ | 35 | 10 | 3V | 5V | 8V | 10000～20000 | ||
| 67 | 180 | 315 | |||||||
| ローエッジコグ タイプ |
3VX | 5VX | - | ||||||
| 56 | 112 | - | |||||||
| 一般用 Vベルト |
ラップドタイプ | 30 | 5 | A | B | C | D | E | 5000～8000 |
| 67 | 118 | 180 | 300 | 450 | |||||
| ローエッジコグ タイプ |
AX | BX | CX | - | - | ||||
| 56 | 90 | 125 | - | - | |||||
物性
| Vベルトの種類 | 最高常用 温度（℃） |
最低常用 温度（℃） |
耐油性 | 静電 防止性 |
耐水性 |
|---|---|---|---|---|---|
| 細幅 Vベルト |
90 | -30 | △ | ○ | △ |
| 一般用 Vベルト |
70 | -40 | × | × | △ |
