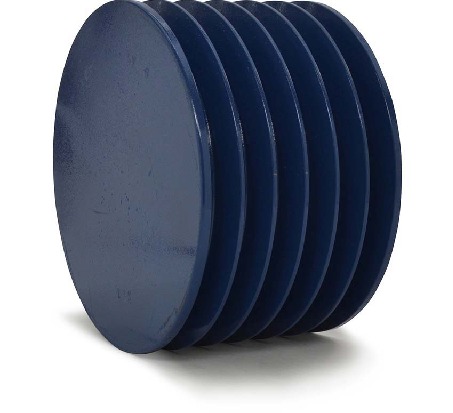

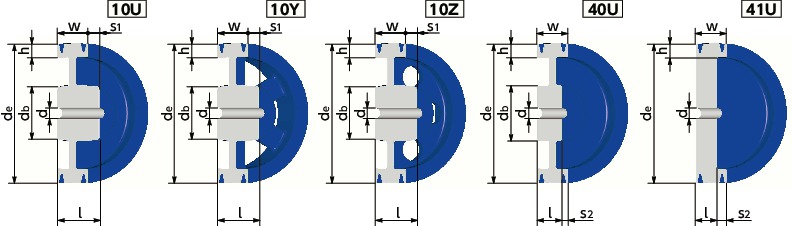

形状図
寸法・CAD・価格
単位 : mm
| 品番 | ピッチ径 dp |
外径 de |
最大軸穴径 dmax |
最小軸穴径 dmin |
d (下穴) |
Type | ハブ | リム | 慣性モーメント (kg・m2) |
質量 (kg) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 追加工品を購入 | 在庫/非在庫 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| db | l | S1 | S2 | w | h | |||||||||||||||
| 150-5V-6 | 147.4 | 151 | 65 | 30 | - | 41U | - | 90 | - | 22.9 | 112.9 | 26 | 0.0267 | 10.8 | 26,700 | 29,370 | CAD | カート | カート | 在庫品 |
| 160-5V-6 | 157.4 | 161 | 75 | 30 | - | 41U | - | 90 | - | 22.9 | 112.9 | 26 | 0.0351 | 12.3 | 27,800 | 30,580 | CAD | カート | カート | 在庫品 |
| 170-5V-6 | 167.4 | 171 | 80 | 30 | - | 41U | - | 90 | - | 22.9 | 112.9 | 26 | 0.0454 | 14 | 29,900 | 32,890 | CAD | カート | カート | 在庫品 |
| 180-5V-6 | 177.4 | 181 | 90 | 30 | - | 41U | - | 90 | - | 22.9 | 112.9 | 26 | 0.0577 | 15.8 | 30,300 | 33,330 | CAD | カート | カート | 在庫品 |
| 190-5V-6 | 187.4 | 191 | 90 | 30 | - | 41U | - | 90 | - | 22.9 | 112.9 | 26 | 0.0725 | 17.7 | 31,400 | 34,540 | CAD | カート | カート | 在庫品 |
| 200-5V-6 | 197.4 | 201 | 95 | 30 | - | 41U | - | 90 | - | 22.9 | 112.9 | 26 | 0.0899 | 19.7 | 36,200 | 39,820 | CAD | カート | カート | 在庫品 |
| 210-5V-6 | 207.4 | 211 | 100 | 34 | 32 | 41U | - | 100 | - | 12.9 | 112.9 | 25 | 0.113 | 22.4 | 39,200 | 43,120 | CAD | カート | カート | 在庫品 |
| 212-5V-6 | 209.4 | 213 | 100 | 34 | 32 | 41U | - | 100 | - | 12.9 | 112.9 | 26 | 0.12 | 23.1 | 40,000 | 44,000 | CAD | カート | カート | 在庫品 |
| 220-5V-6 | 217.4 | 221 | 105 | 34 | 32 | 41U | - | 100 | - | 12.9 | 112.9 | 24 | 0.139 | 25 | 45,100 | 49,610 | CAD | カート | カート | 在庫品 |
| 224-5V-6 | 221.4 | 225 | 105 | 34 | 32 | 41U | - | 100 | - | 12.9 | 112.9 | 26 | 0.151 | 26 | 47,000 | 51,700 | CAD | カート | カート | 在庫品 |
| 230-5V-6 | 227.4 | 231 | 110 | 34 | 32 | 41U | - | 100 | - | 12.9 | 112.9 | 23.5 | 0.167 | 27.4 | 47,300 | 52,030 | CAD | カート | カート | 在庫品 |
| 236-5V-6 | 233.4 | 237 | 110 | 34 | 32 | 41U | - | 100 | - | 12.9 | 112.9 | 26 | 0.188 | 29.1 | 48,900 | 53,790 | CAD | カート | カート | 在庫品 |
| 240-5V-6 | 237.4 | 241 | 75 | 34 | 32 | 40U | 130 | 100 | - | 12.9 | 112.9 | 26 | 0.142 | 21.1 | 54,200 | 59,620 | CAD | カート | カート | 在庫品 |
| 250-5V-6 | 247.4 | 251 | 80 | 34 | 32 | 40U | 140 | 100 | - | 12.9 | 112.9 | 26 | 0.168 | 23.3 | 53,000 | 58,300 | CAD | カート | カート | 在庫品 |
| 260-5V-6 | 257.4 | 261 | 80 | 34 | 32 | 40U | 140 | 100 | - | 12.9 | 112.9 | 23.5 | 0.179 | 23.2 | 53,900 | 59,290 | CAD | カート | カート | 在庫品 |
| 265-5V-6 | 262.4 | 266 | 80 | 34 | 32 | 40U | 140 | 100 | - | 12.9 | 112.9 | 26 | 0.204 | 24.8 | 55,900 | 61,490 | CAD | カート | カート | 在庫品 |
| 280-5V-6 | 277.4 | 281 | 90 | 49 | 48 | 10U | 160 | 120 | 7.1 | - | 112.9 | 26 | 0.27 | 30.8 | 57,200 | 62,920 | CAD | カート | カート | 在庫品 |
| 300-5V-6 | 297.4 | 301 | 90 | 49 | 48 | 10U | 160 | 120 | 7.1 | - | 112.9 | 26 | 0.329 | 32.9 | 61,000 | 67,100 | CAD | カート | カート | 在庫品 |
| 315-5V-6 | 312.4 | 316 | 90 | 49 | 48 | 10U | 160 | 120 | 7.1 | - | 112.9 | 26 | 0.389 | 34.9 | 64,900 | 71,390 | CAD | カート | カート | 在庫品 |
| 335-5V-6 | 332.4 | 336 | 90 | 49 | 48 | 10Z | 160 | 120 | 7.1 | - | 112.9 | 26 | 0.451 | 35.2 | 74,500 | 81,950 | CAD | カート | カート | 在庫品 |
| 355-5V-6 | 352.4 | 356 | 90 | 49 | 48 | 10Z | 160 | 120 | 7.1 | - | 112.9 | 26 | 0.542 | 37.1 | 76,100 | 83,710 | CAD | カート | カート | 在庫品 |
| 375-5V-6 | 372.4 | 376 | 90 | 49 | 48 | 10Z | 160 | 120 | 7.1 | - | 112.9 | 26 | 0.641 | 38.7 | 78,300 | 86,130 | CAD | カート | カート | 在庫品 |
| 400-5V-6 | 397.4 | 401 | 95 | 49 | 48 | 10Z | 170 | 120 | 7.1 | - | 112.9 | 26 | 0.82 | 44 | 87,200 | 95,920 | CAD | カート | カート | 在庫品 |
| 425-5V-6 | 422.4 | 426 | 95 | 49 | 48 | 10Z | 170 | 120 | 7.1 | - | 112.9 | 26 | 1.03 | 47.8 | 105,000 | 115,500 | CAD | カート | カート | 在庫品 |
| 450-5V-6 | 447.4 | 451 | 95 | 49 | 48 | 10Z | 170 | 120 | 7.1 | - | 112.9 | 26 | 1.23 | 49.9 | 105,000 | 115,500 | CAD | カート | カート | 在庫品 |
| 475-5V-6 | 472.4 | 476 | 95 | 49 | 48 | 10Z | 170 | 120 | 7.1 | - | 112.9 | 26 | 1.52 | 54.5 | 114,000 | 125,400 | CAD | カート | カート | 在庫品 |
| 500-5V-6 | 497.4 | 501 | 95 | 49 | 48 | 10Z | 170 | 120 | 7.1 | - | 112.9 | 26 | 1.81 | 57.8 | 120,000 | 132,000 | CAD | カート | カート | 在庫品 |
| 530-5V-6 | 527.4 | 531 | 95 | 49 | 48 | 10Z | 170 | 130 | 17.1 | - | 112.9 | 26 | 2.2 | 62.9 | 145,000 | 159,500 | CAD | カート | カート | 在庫品 |
| 560-5V-6 | 557.4 | 561 | 95 | 49 | 48 | 10Y | 170 | 130 | 17.1 | - | 112.9 | 26 | 2.4 | 63.2 | 157,000 | 172,700 | CAD | カート | カート | 在庫品 |
| 600-5V-6 | 597.4 | 601 | 100 | 55 | 54 | 10Y | 180 | 130 | 17.1 | - | 112.9 | 26 | 3 | 68.8 | 168,000 | 184,800 | CAD | カート | カート | 在庫品 |
| 630-5V-6 | 627.4 | 631 | 100 | 55 | 54 | 10Y | 180 | 130 | 17.1 | - | 112.9 | 26 | 3.4 | 69.9 | 179,000 | 196,900 | CAD | カート | カート | 在庫品 |
| 710-5V-6 | 707.4 | 711 | 100 | 55 | 54 | 10Y | 180 | 130 | 17.1 | - | 112.9 | 26 | 5.12 | 81.6 | 208,000 | 228,800 | CAD | カート | カート | 在庫品 |
| 750-5V-6 | 747.4 | 751 | 100 | 55 | 54 | 10Y | 180 | 130 | 17.1 | - | 112.9 | 26 | 6.08 | 85.7 | 240,000 | 264,000 | CAD | カート | カート | 在庫品 |
| 800-5V-6 | 797.4 | 801 | 100 | 55 | 54 | 10Y | 180 | 130 | 17.1 | - | 112.9 | 26 | 7.43 | 90.9 | 259,000 | 284,900 | CAD | カート | カート | 在庫品 |
| 900-5V-6 | 897.4 | 901 | 100 | 55 | 54 | 10Y | 180 | 130 | 17.1 | - | 112.9 | 26 | 10.9 | 105 | 305,000 | 335,500 | CAD | カート | カート | 非在庫品 |
| 1000-5V-6 | 997.4 | 1001 | 110 | 59 | 58 | 10Y | 200 | 150 | 37.1 | - | 112.9 | 28 | 16.7 | 134 | 399,000 | 438,900 | CAD | カート | カート | 非在庫品 |
| 1250-5V-6 | 1247.4 | 1251 | 110 | 66 | 65 | 10Y | 200 | 155 | 42.1 | - | 112.9 | 28 | 34.3 | 172 | 568,000 | 624,800 | CAD | カート | カート | 非在庫品 |
追加工
加工記号を選択の上、加工内容を入力してください。
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 価格(円・税別) | 個数 | ご購入 |
|---|---|---|
| カート |
加工記号の選択
軸穴
| 軸穴のみ |
|---|
軸穴＋キー溝
| 軸穴 ＋ 平行キー溝 |
|---|
| 軸穴 ＋ こう配キー溝 （こう配1/100） |
|---|
軸穴＋押しねじ穴
| 押しねじ穴の数・配置 | |||
|---|---|---|---|
| 1カ所 | 2カ所(90°配置) | 2カ所(120°配置) | |
| 軸穴 ＋ 押しねじ穴 |
|||
| 軸穴 ＋ 押しねじ穴 ＋ 平行キー溝 |
|||
プーリーの種類・形状により押しねじのサイズ・位置が異なることや、押しねじ加工ができないことがあります。
詳細は「タップ加工が不可能な品番」をご参照ください。
加工内容の詳細は「Vプーリー追加工サービス」をご参照ください。
押しねじ穴加工（BNS、BNW、BNT、BKS、BKW、BKT）をご希望の場合は、押しねじを付属します。
材質・仕上げ
| ウェッジプーリー | |
|---|---|
| 本体 | FC200以上 塗装（NBKブルー） |
特長
1個でも、短納期でお届けします。
- 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー加工専用のNC機械・自動機・バランサなどを自社開発。セル生産方式により、多品種少量生産と短納期を極限まで追求。お客さまに“便利”をお届けします。
便利な追加工サービスを標準化。
- 軸穴・キー溝・押しねじの追加工を標準化しました。1個でも、実働1日で出荷いたします。手配も簡単です。
Vプーリー追加工サービス
充実のラインアップ。491サイズ。
- 3V：153サイズ、5V：257サイズ、8V：81サイズ。JIS規格の261サイズに230サイズを独自に追加。とくに原動機側に使用する小径サイズを細かく標準化。
- なお、3Vの呼び径φ56・60、5Vの呼び径φ112・118・125・132・140は、ローエッジコグタイプ細幅Vベルトに対応するプーリーです。ローエッジコグタイプのベルトは、一般のラップドタイプのベルトにくらべて、屈曲性にすぐれ、摩擦係数が大きいため、伝動効率が向上し、最小プーリー呼び径を小さくできます。
JIS規格を上回る高品質。
- 材質・加工精度・バランス精度ともにJIS規格（JIS B 1855-1991「細幅Vプーリ」）を上回る最高品質のプーリーです。外周での不釣合い許容値はプーリー質量の0.1％を保証。
WEDGEは三ツ星ベルト株式会社の登録商標です。
性能
| Vベルトの種類 | 最高ベルト速度 （m/s） |
回転比 | 最小プーリー呼び径 （mm） |
標準耐用時間 （hr） |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 細幅 Vベルト |
ラップドタイプ | 35 | 10 | 3V | 5V | 8V | 10000～20000 | ||
| 67 | 180 | 315 | |||||||
| ローエッジコグ タイプ |
3VX | 5VX | - | ||||||
| 56 | 112 | - | |||||||
| 一般用 Vベルト |
ラップドタイプ | 30 | 5 | A | B | C | D | E | 5000～8000 |
| 67 | 118 | 180 | 300 | 450 | |||||
| ローエッジコグ タイプ |
AX | BX | CX | - | - | ||||
| 56 | 90 | 125 | - | - | |||||
商品規格
商品規格
商品規格はJIS B 1855-1991「細幅Vプーリ」に準拠しています。溝部の寸法

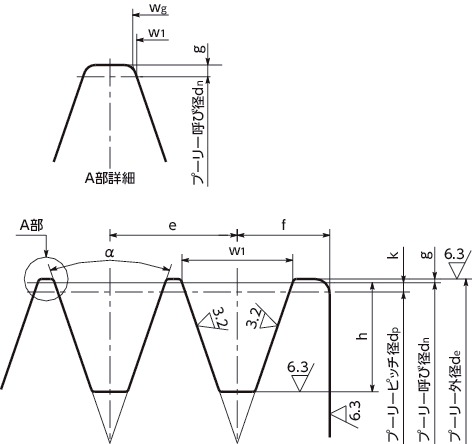

ウェッジプーリーは、A部詳細図に示すとおりg寸法（＝0.5mm）を設けています。これは、ベルト側面の摩耗・破損を防ぎ、ベルトの寿命を長く保持するためのもので、永年の実験と研究にもとづくものです。このため、ウェッジプーリーの外径は呼び径より1mm大きくなっています。
単位 : mm
| 溝の形 | 呼び径 dn |
α±0.5 （°） |
w1±0.1 | wg±0.13 | h0～+0.5 | 基準寸法 k |
e＊1 | f min. | g |
|---|---|---|---|---|---|---|---|---|---|
| 3V | 90以下 90を超え150以下 150を超え300以下 300を超えるもの |
36 38 40 42 |
8.9 | 9.23 9.24 9.26 9.28 |
9 | 0.6 | 10.3±0.25 | 8.7 | 0.5 |
| 5V | 250以下 250を超え400以下 400を超えるもの |
38 40 42 |
15.2 | 15.54 15.56 15.58 |
15 | 1.3 | 17.5±0.25 | 12.7 | 0.5 |
| 8V | 400以下 400を超え560以下 560を超えるもの |
38 40 42 |
25.4 | 25.74 25.76 25.78 |
25 | 2.5 | 28.6±0.4 | 19 | 0.5 |
＊1： eの累積誤差は±0.8mm以下。
外周・リム側面の振れの許容値および外径の許容差
単位 : mm
| 呼び径 dn |
外周の振れの許容値 | リム側面の振れの許容値 | 外径の許容差 |
|---|---|---|---|
| 125以下 | 0.15（0.2） | 0.15（0.2） | ±0.4（±0.6） |
| 125を超え 315以下 | 0.2（0.3） | 0.2（0.3） | ±0.6（±0.8） |
| 315を超え 710以下 | 0.3（0.4） | 0.3（0.4） | ±0.9（±1.2） |
| 710を超え 1000以下 | 0.4（0.6） | 0.4（0.6） | ±1.2（±1.6） |
| 1000を超え 1250以下 | 0.5（0.8） | 0.5（0.8） | ±1.5（±2） |
（ ）内はJIS B 1855-1991の数値です。
バランス
外周での不釣合い質量は、プーリー質量の0.1％または1gのいずれか大きい方を許容値としています。これは、周速15m/sでJIS B 0905「回転機械－剛性ロータの釣合い良さ」のG16に相当します。軽量でコンパクト。トータルコストを削減できます。

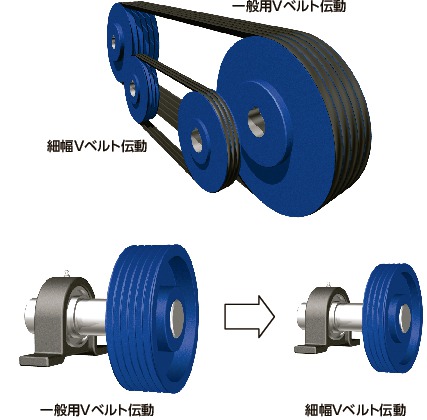

高速・高動力伝動が可能なため、より小さいプーリー径、より短い軸間距離、より少ないベルト本数で設計できます。ベアリングやシャフトにかかる荷重が小さくなるため、その寿命の点でもメリットがあるほか、コンパクトな設計でスペースが小さくなるなど、トータルコストを大幅に削減できます。

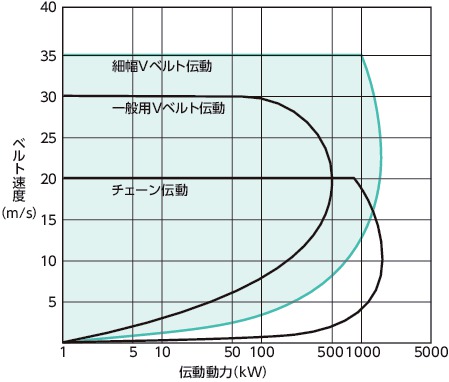

高速・高動力伝動が可能です。
適用速度範囲が広く、最高ベルト速度35m/sまでの高速運転が可能です。また、伝動動力がきわめて大きく、一般用Vベルトの2～3倍であり、より少ないベルト本数でより大きな動力を伝達できます。このためチェーン伝動にも代替でき、メンテナンスフリーのしかも静かな伝動システムとすることができます。
大きい回転比がとれ、減速機に代替できます。
細幅Vベルトは曲げに強いため、最小プーリー呼び径は一般用Vベルトにくらべて小さくなります。このため、より大きい回転比のプーリーの組み合わせが可能となり、伝動動力が大きいこととも相俟って、減速機あるいは2段減速に代替できます。

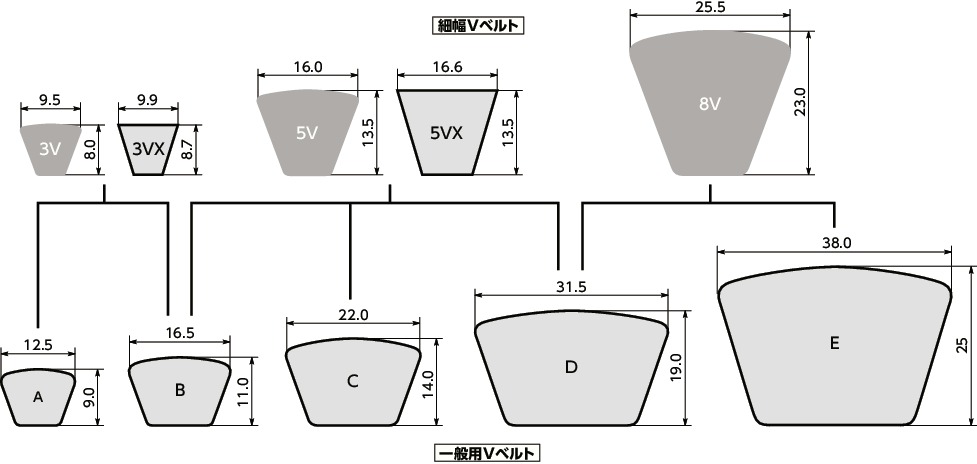

Vベルト断面（原寸）

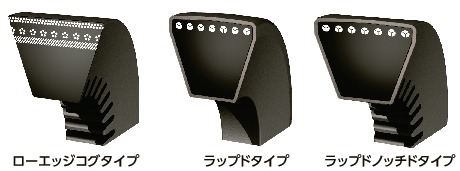

ローエッジコグおよびノッチドベルトについて
細幅Vベルトには、一般のラップドタイプ（3V・5V・8V）のほかに、ローエッジコグタイプ（3VX・5VX）およびラップドノッチドタイプ（Ａ・B・C・D、3V・5V・8V）があり、それぞれ使用上の互換性があります。ローエッジコグタイプは、側面に外被帆布のない、しかも底面に波形状のへこみをもったベルトです。ラップドノッチドタイプは、ラップドベルトの底面に切れ込み（ノッチ）を入れたベルトです。
屈曲性の向上によりベルトの曲げ応力（屈曲による動力損失）が減少する、摩擦係数が大きいなどにより、一般のラップドタイプにくらべて伝動効率がさらに向上し、また最小プーリー呼び径がより小さくなるなどの特長があります。
NBKはローエッジコグおよびラップドノッチドタイプの細幅Vベルトに対応するつぎのサイズの小径プーリーを標準化しています。
| 3V | 5V |
|---|---|
| 56-3V-1・2 | 112-5V-2・3 |
| 60-3V-1・2・3 | 118-5V-2・3 |
| 125-5V-2・3 | |
| 132-5V-2・3 | |
| 140-5V-2・3・4 |
性能
| Vベルトの種類 | 最高ベルト速度 （m/s） |
回転比 | 最小プーリー呼び径 （mm） |
標準耐用時間 （hr） |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 細幅 Vベルト |
ラップドタイプ | 35 | 10 | 3V | 5V | 8V | 10000～20000 | ||
| 67 | 180 | 315 | |||||||
| ローエッジコグ タイプ |
3VX | 5VX | - | ||||||
| 56 | 112 | - | |||||||
| 一般用 Vベルト |
ラップドタイプ | 30 | 5 | A | B | C | D | E | 5000～8000 |
| 67 | 118 | 180 | 300 | 450 | |||||
| ローエッジコグ タイプ |
AX | BX | CX | - | - | ||||
| 56 | 90 | 125 | - | - | |||||
物性
| Vベルトの種類 | 最高常用 温度（℃） |
最低常用 温度（℃） |
耐油性 | 静電 防止性 |
耐水性 |
|---|---|---|---|---|---|
| 細幅 Vベルト |
90 | -30 | △ | ○ | △ |
| 一般用 Vベルト |
70 | -40 | × | × | △ |
