軸継手 軸穴追加工サービス

サービス紹介動画

動画内に記載のある価格の最新情報は、NBKウェブサイトにてご確認ください。

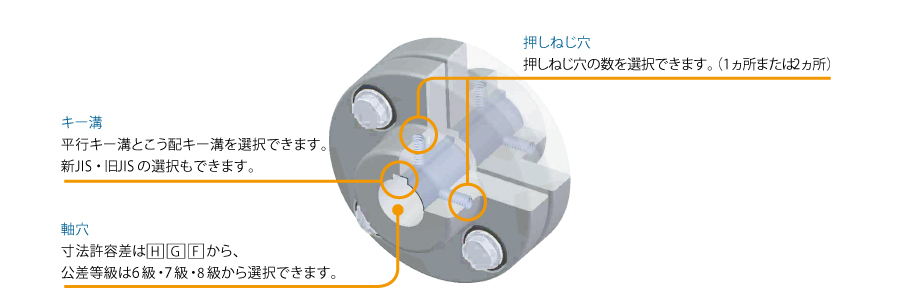

サービス内容

対象商品

フランジ形たわみ軸継手 FCL
フランジ形たわみ軸継手 FCLS
シュアフレックス

ご利用方法

よくあるご質問（FAQ） フランジ形たわみ軸継手の取りつけ方向について

軸穴径

軸穴径を軸継手の最小軸穴径^*1以上、最大軸穴径^*2以下の範囲でご指定ください。

＊1 最小軸穴径は原則として軸継手の長さ（Ｌ寸法）×1/3です。
＊2 最大軸穴径は各商品ページの寸法表をご参照ください。
ただし、130mmを超える軸穴径についてはコンタクトセンターへお問い合わせください。

加工タイプ

加工タイプを選択してください。

「加工タイプ一覧」をご参照いただき、        内の記号を指定してください。
※押しねじ穴加工（加工タイプ BNS BNW BNT BKS BKW BKT）をご希望の場合は、押しねじを付属します。

加工タイプ一覧

＊押しねじ穴加工（加工タイプ BNS BNW BNT BKS BKW BKT）をご希望の場合は、押しねじを付属します。

軸穴公差

軸穴公差を選択してください。

＊7級が標準です。6級・8級は寸法公差記号でご指定ください。
＊上記以外の軸穴公差をご希望の場合はコンタクトセンターへお問い合わせください。

➡「軸穴公差」とは(FAQページへ)

●軸継手の軸と軸穴のはめあい例

＊1 ：　追加工サービス対象外です。

キー溝の規格

キー溝加工をご希望の場合、キー溝の規格を選択してください。

●平行キー溝（加工タイプ BKN BKS BKW BKT）
   平行キーの規格に応じて加工記号を指定してください。

●こう配キー溝（加工タイプ BCN）
  こう配キーの規格に応じて加工記号を指定してください。

●平行キー●こう配キー

シュアフレックスの軸穴追加工サービスはネットショップ対象外商品です。メールまたはFAXにてご注文ください。

検査

●軸穴（全数）
　限界栓ゲージまたはシリンダゲージによる検査
●キー溝（初品）
　キー溝幅：限界キー幅ゲージによる検査
　キー溝深さ：ノギスによる検査
●押しねじ穴（初品）
　押しねじ径：ねじ用限界ゲージによる検査

手数料・納期

手数料

商品を[カート]に入れ、加工内容を選択してください。価格をご確認いただけます。
[カート]に入れたのち、見積書を発行いただくことも可能です。

価格の最新情報は、NBKウェブサイトにてご確認ください。

納期

・14:00までのご注文は実働1日目に出荷します。
・ご注文数が多い場合はコンタクトセンターへお問い合わせください。
・土曜日・日曜日・祝日は実働日から除外します。

・他のサービスと組み合わせる場合は、コンタクトセンターへお問い合わせください。

商品一覧へ

フランジ形たわみ軸継手 FCL
フランジ形たわみ軸継手 FCLS
シュアフレックス
※シュアフレックスの軸穴追加工サービスはネットショップ対象外商品です。メールまたはFAXにてご注文ください。
