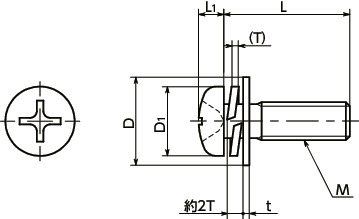

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | D | L1 | t | T (約) |
十字穴の番号 | 1袋入り数 | 質量 (g) |
価格 (円/袋) |
税込 価格 |
CAD ダウンロード |
数量(袋) | バラ(本) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNPI3S-M3-4 | M3 | 0.5 | 4 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 0.63 | 400 | 440 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-5 | M3 | 0.5 | 5 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 0.66 | 180 | 198 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-6 | M3 | 0.5 | 6 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 0.68 | 180 | 198 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-8 | M3 | 0.5 | 8 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 0.74 | 180 | 198 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-10 | M3 | 0.5 | 10 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 0.82 | 180 | 198 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-12 | M3 | 0.5 | 12 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 0.9 | 180 | 198 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-16 | M3 | 0.5 | 16 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 1.1 | 200 | 220 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-20 | M3 | 0.5 | 20 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 1.3 | 220 | 242 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-25 | M3 | 0.5 | 25 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 1.5 | 260 | 286 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-30 | M3 | 0.5 | 30 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 1.7 | 280 | 308 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-35 | M3 | 0.5 | 35 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 2 | 320 | 352 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-40 | M3 | 0.5 | 40 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 2.2 | 360 | 396 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-45 | M3 | 0.5 | 45 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 2.4 | 410 | 451 | CAD | カート | カート | 在庫品 |
| SNPI3S-M3-50 | M3 | 0.5 | 50 | 5.5 | 7 | 2 | 0.5 | 0.7 | 2 | 10 | 2.6 | 440 | 484 | CAD | カート | カート | 在庫品 |
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
関連サービス
材質・仕上げ
| SNPI3S | |
|---|---|
| ねじ本体 | SUSXM7（SUS304相当） |
| ねじ本体強度区分 | A2-50 |
| 平座金 | SUS304 |
| ばね座金 | SUS304 |
用途
半導体製造装置/機器・装置構造体/海洋機器/一般産業機械特長

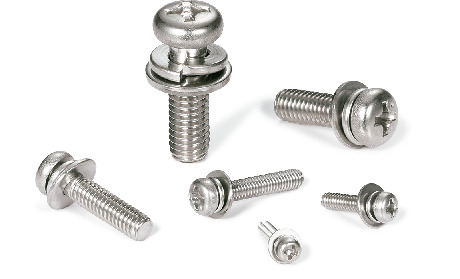

- ステンレス製の座金組込み十字穴付きなべ小ねじ。
- ねじにISOの平座金とばね座金が組み込まれており、脱落の心配がありません。（座金の略称：I=3）
- 座金組込みねじについては、「座金組込みねじ（セムスねじ）とは」をご参照ください。
- ザグリ穴に座金を使用する場合に、ボルトと座金を同時に着脱することができるため、作業性が向上します。
