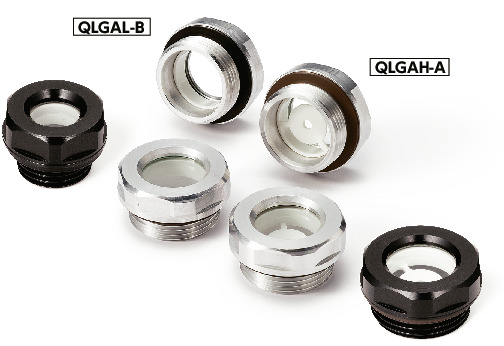

正しい使い方 ここがポイント！

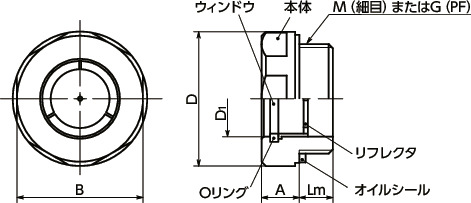

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(細目) ねじの呼び |
ピッチ | G(PF) ねじの呼び |
Lm | A | B | D1 | 許容圧力(MPa)＊1 | 推奨締めつけトルク(N・m) | 質量(g) | 価格(円) | 税込 価格 |
CAD ダウンロード |
数量(個) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLGAL-32-G11/2-A | 60 | - | - | G1-1/2 | 13 | 9 | 55 | 32 | 3 | 30 | 40 | 4,790 | 5,269 | CAD | カート | 実働10日目出荷 |
| QLGAL-32-G11/2-A-BK | 60 | - | - | G1-1/2 | 13 | 9 | 55 | 32 | 3 | 30 | 40 | 7,050 | 7,755 | CAD | カート | 実働10日目出荷 |
＊1： 通常4以上の適切な安全率を考慮してください。
より高い安全レベルが要求される用途では、それに応じて安全率を上げる必要があります。
材質・仕上げ
| QLGAL-A | QLGAL-A-BK | |
|---|---|---|
| 本体 | アルミニウム合金 | アルミニウム合金 アルマイト処理（黒） |
| リフレクタ | ポリサルフォン | ポリサルフォン |
| ウィンドウ | フロートガラス | フロートガラス |
| オイルシール | NBR（ニトリルゴム・黒） | NBR（ニトリルゴム・黒） |
| Oリング | NBR（ニトリルゴム・黒） | NBR（ニトリルゴム・黒） |
特長
- 本体がアルミニウム合金製のオイルレベルウィンドウ。
-
メートル細目ねじと管用平行ねじを標準化。ねじサイズのバリエーションが豊富です。
QLGAL-M-A----メートル細目ねじ
QLGAL-G-A----管用平行ねじ - リフレクタつき。リフレクタによりオイルレベルの確認が容易になります。
- 本体とウィンドウの間にOリングを使用することで、気密性を高めています。
- 使用可能温度：100℃
- 加圧されたオイルタンクにも使用できます。

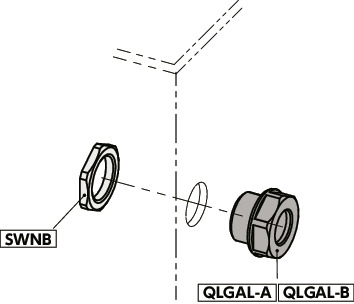

使用例
