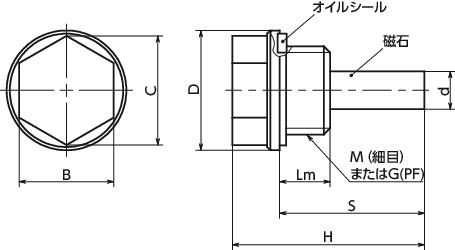

QPMAH-26-G1/2の形状図
単位 : mm
| 品番 | D | M(細目) ねじの呼び |
ピッチ | G(PF) ねじの呼び | Lm | d | H | s | B | C | 質量 (g) |
価格(円) | 税込 価格 |
CAD ダウンロード |
数量(個) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QPMAH-26-G1/2 | 26 | - | - | G1/2 | 8.5 | 6 | 31 | 23.5 | 21 | 24.3 | 20 | 2,410 | 2,651 | CAD | カート | 実働10日目出荷 |
QPMAH-26-G1/2の材質・仕上げ
| QPMAH | |
|---|---|
| 本体 | アルミニウム合金＊1 |
| 磁石 | アルニコ |
| オイルシール | FPM(VITON＊2 フッ素ゴム・茶) |
＊1： 2020年12月1日出荷分より、改正RoHS指令（RoHS2）対応品に変更しました。
＊2： VITONはケマーズ社の登録商標です。
QPMAH-26-G1/2の特長

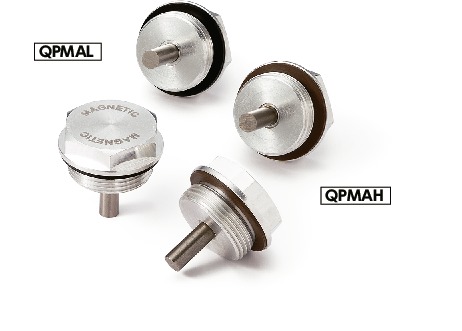

- マグネットつきのスクリュープラグ。液中の鉄粉をマグネットが吸着し、オイル内に散乱するのを防止します。
- 本体はアルミニウム合金製。
-
メートル細目ねじと管用平行ねじを標準化。
QPMAH-M----メートル細目ねじ
QPMAH-G----管用平行ねじ - 使用可能温度：180℃
