公開日：2025年04月18日
カップリング - セットスクリュータイプのスリップトルク

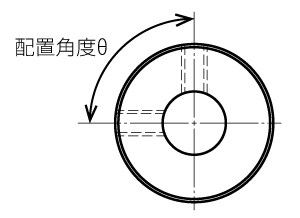

セットスクリュータイプのカップリングは、六角穴付き止めねじにより軸を直接締結します。
そのため、スリップトルクは止めねじと軸との接触面における摩擦係数にもとづいて決まります。

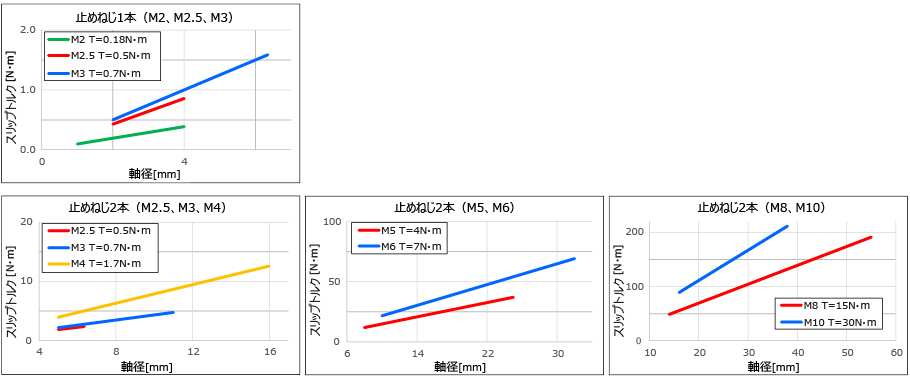

試験値にもとに算出したスリップトルクの値を以下に示します。
アルミニウム合金製カップリング
下表材質の組み合わせ時の試験値であり、保証値ではありません。
| 軸 | S45C（硬度：HRC16～27） |
|---|---|
| 六角穴付き止めねじ | SCM435（硬度：45H） |
| ハブ | アルミニウム合金 アルマイト処理 |
T：ねじの締めつけトルク
