六角ナットとは
六角ナットとは
六角ナットは、六角形の真ん中にねじを切った貫通穴があいている部品で、ボルトと組み合わせて部材の固定や締めつけに使われます。
ナット類の代表的なもので、六角形の部分をスパナやめがねレンチなどの工具で締めつけます。
六角ナットの使用用途
装置や機械、車両をはじめ幅広く使用されており、小さいサイズは精密機器、大きいものは建設や造船の現場などで使われることがあります。
耐熱性や耐蝕性にすぐれたナットは、半導体製造装置にも使用されます。➡半導体業界とNBKの取り組みについて

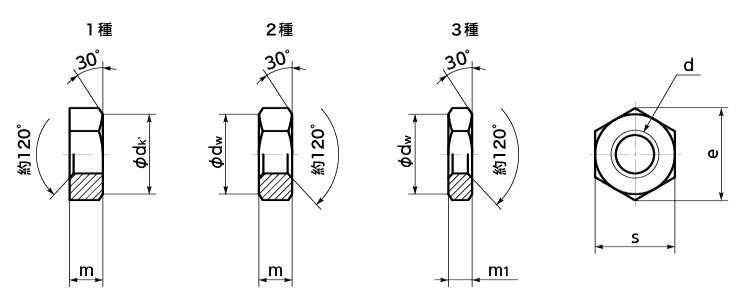

六角ナットの形状・寸法 (ISO 4032～4036及びISO8673～8675によらない六角ナット)JIS B 1181：2014より抜粋
仕上げ程度：中(M6未満は仕上げ程度：上)
| ねじの呼び（d） |
m | m1 | s | e | φdw・φdk' | ||||
|---|---|---|---|---|---|---|---|---|---|
| 並目 | 細目 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 約 | 約 |
| M2 | - | 1.6 | 0 -0.25 |
1.2 | 0 -0.25 |
4 | 0 -0.2 |
4.6 | 3.8 |
| M2.5 | - | 2 | 1.6 | 5 | 5.8 | 4.7 | |||
| M3 | - | 2.4 | 1.8 | 5.5 | 6.4 | 5.3 | |||
| (M3.5) | - | 2.8 | 2 | 6 | 6.9 | 5.8 | |||
| M4 | - | 3.2 | 0 -0.30 |
2.4 | 7 | 8.1 | 6.8 | ||
| M5 | - | 4 | 3.2 | 0 -0.3 |
8 | 9.2 | 7.8 | ||
| M6 | - | 5 | 0 -0.48 |
3.6 | 0 -0.48 |
10 | 0 -0.6 |
11.5 | 9.8 |
| (M7) | - | 5.5 | 4.2 | 11 | 0 -0.7 |
12.7 | 10.8 | ||
| M8 | M8×1 | 6.5 | 0 -0.58 |
5 | 13 | 15 | 12.5 | ||
| M10 | M10×1.25 | 8 | 6 | 17 | 19.6 | 16.5 | |||
| M12 | M12×1.25 | 10 | 7 | 0 -0.58 |
19 | 0 -0.8 |
21.9 | 18 | |
| (M14) | (M14×1.5) | 11 | 0 -0.70 |
8 | 22 | 25.4 | 21 | ||
| M16 | M16×1.5 | 13 | 10 | 24 | 27.7 | 23 | |||
| (M18) | (M18×1.5) | 15 | 11 | 0 -0.70 |
27 | 31.2 | 26 | ||
| M20 | M20×1.5 | 16 | 12 | 30 | 34.6 | 29 | |||
| (M22) | (M22×1.5) | 18 | 13 | 32 | 0 -1.0 |
37 | 31 | ||
| M24 | M24×2 | 19 | 0 -0.84 |
14 | 36 | 41.6 | 34 | ||
| (M27) | (M27×2) | 22 | 16 | 41 | 47.3 | 39 | |||
| M30 | M30×2 | 24 | 18 | 46 | 53.1 | 44 | |||
| (M33) | (M33×2) | 26 | 20 | 0 -0.84 |
50 | 57.7 | 48 | ||
| M36 | M36×3 | 29 | 21 | 55 | 0 -1.2 |
63.5 | 53 | ||
| (M39) | (M39×3) | 31 | 0 -1.0 |
23 | 60 | 69.3 | 57 | ||
| M42 | 34 | 25 | 65 | 75 | 62 | ||||
| M45 | 36 | 27 | 70 | 80.8 | 67 | ||||
| M48 | 38 | 29 | 75 | 86.5 | 72 | ||||
| (M52) | 42 | 31 | 0 -1.0 |
80 | 92.4 | 77 | |||
| M56 | 45 | 34 | 85 | 0 -1.4 |
98.1 | 82 | |||
| (M60) | 48 | 36 | 90 | 104 | 87 | ||||
| M64 | 51 | 0 -1.2 |
38 | 95 | 110 | 92 | |||
備考 ねじの呼びに括弧を付けたものは、なるべく用いない。
六角ナットのおすすめ商品（特殊材質、微細ねじ・精密ねじ用、盗難防止用）
材質：PTFE（四ふっ化エチレン）
・耐熱性・電気的性質・耐薬品性・耐磨耗性にすぐれたプラスティックで、PTFEを侵す薬品はほとんどありません。
・UL規格94のV-0をクリアするすぐれた難燃性があります。
材質：PEEK
・物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。
・すぐれた耐薬品性。濃硫酸・濃硝酸・濃ふっ化水素酸以外の薬品にはほとんど侵されません。
・耐熱性・耐水性にすぐれ、高い耐熱強度を保持します。
・耐磨耗性・耐衝撃性・耐疲労性にすぐれています。
・UL規格94のV-0をクリアする高い難燃性があります。
・樹脂ねじの特性および使用上の注意について ➡樹脂ねじの特性
材質：モリブデン
・純モリブデン製。
・融点：2,623℃。耐熱性にすぐれています。
・クリーン洗浄・クリーン梱包済みです。 ➡クリーン洗浄・クリーン梱包サービス
微細ねじ・精密ねじ用
ねじの呼び径がM2.6以下に該当する小さなねじのことを、NBKでは微細ねじ・精密ねじと呼んでおり、
さまざまな材質・形状のラインアップがあります。
微細ねじ・精密ねじと一緒に使うステンレスや樹脂製のナットも取り揃えています。
盗難防止用
市販の工具で取りつけ可能な盗難防止ナットです。
SUS304製で錆びにくく、トラックのバッテリーやエアコンの室外機など屋外の構造物の盗難防止に適しています。
特殊品対応
NBKでは、ねじのご注文の6割がカタログに掲載されていない特殊品です。
お客さまのご要望に合わせて多種多様なカスタマイズを行います。
ナットについても、お気軽にお問い合わせください！
