Name: RBE
Brand: 鍋屋バイテック会社
Price: 16700 JPY
Availability: InStock

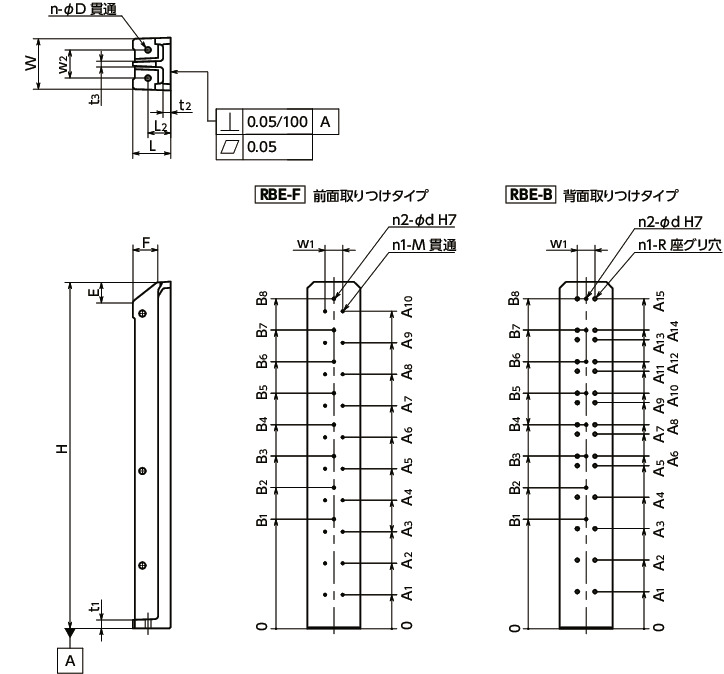

形状図

寸法・CAD・価格

単位 : mm

品番	W	H	L	t1	t2	t3	E	F	D	w2	L₂	質量 (kg)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
RBE-60-300-F	60	300	50	12	12	8	25	31	2-Φ9	34	32	2.4	16,700	18,370	CAD	カート	在庫品
RBE-60-500-F	60	500	50	12	12	8	25	31	2-Φ9	34	32	3.9	23,800	26,180	CAD	カート	在庫品
RBE-80-300-F	80	300	60	12	12	10	30	38	2-Φ9	45	36	3.6	18,900	20,790	CAD	カート	在庫品
RBE-80-550-F	80	550	60	12	12	10	30	38	2-Φ9	45	36	6.4	30,300	33,330	CAD	カート	在庫品
RBE-90-300-F	90	300	70	14	14	12	35	44	2-Φ11	51	42	4.8	22,200	24,420	CAD	カート	在庫品
RBE-90-550-F	90	550	70	14	14	12	35	44	2-Φ11	51	42	8.3	36,200	39,820	CAD	カート	在庫品
RBE-60-300-B	60	300	50	12	12	8	25	31	2-Φ9	34	32	2.4	16,700	18,370	CAD	カート	在庫品
RBE-60-500-B	60	500	50	12	12	8	25	31	2-Φ9	34	32	3.9	23,800	26,180	CAD	カート	在庫品
RBE-80-300-B	80	300	60	12	12	10	30	38	2-Φ9	45	36	3.6	18,900	20,790	CAD	カート	在庫品
RBE-80-550-B	80	550	60	12	12	10	30	38	2-Φ9	45	36	6.4	30,300	33,330	CAD	カート	在庫品
RBE-90-300-B	90	300	70	14	14	12	35	44	2-Φ11	51	42	4.8	22,200	24,420	CAD	カート	在庫品
RBE-90-550-B	90	550	70	14	14	12	35	44	2-Φ11	51	42	8.3	36,200	39,820	CAD	カート	在庫品

品番	n1-M n1-R/座グリ穴	w1	底面からのねじ穴又は座グリ穴の位置An
RBE-60-300-F	20-M3	17	33, 83, 108, 133, 158, 183, 208, 233, 258, 283
RBE-60-500-F	30-M3	17	33, 83, 133, 183, 233, 258, 283, 308, 333, 358, 383, 408, 433, 458, 483
RBE-80-300-F	10-M4	28	54, 104, 154, 204, 254
RBE-80-550-F	20-M4	28	54, 104, 154, 204, 254, 304, 354, 404, 454, 504
RBE-90-300-F	10-M5	37	55, 105, 155, 205, 255
RBE-90-550-F	20-M5	37	55, 105, 155, 205, 255, 305, 355, 405, 455, 505
RBE-60-300-B	12-4.5/8座グリ	17	25, 75, 125, 175, 225, 275
RBE-60-500-B	20-4.5/8座グリ	17	25, 75, 125, 175, 225, 275, 325, 375, 425, 475
RBE-80-300-B	16-5.5/9.5座グリ	28	59, 109, 159, 174, 209, 224, 259, 274
RBE-80-550-B	34-5.5/9.5座グリ	28	59, 109, 159, 174, 209, 224, 259, 274, 309, 324, 359, 374, 409, 424, 459, 474, 524
RBE-90-300-B	16-5.5/9.5座グリ	40	40, 90, 140, 170, 190, 220, 240, 270
RBE-90-550-B	34-5.5/9.5座グリ	40	40, 90, 140, 170, 190, 220, 240, 270, 290, 320, 340, 370, 390, 420, 440, 470, 520

品番	n2-d	底面からのリーマ穴の位置Bn^＊1
RBE-60-300-F	4-3H7　深さ5	125, 175, 225, 275
RBE-60-500-F	7-3H7　深さ5	175, 225, 275, 325, 375, 425, 475
RBE-80-300-F	3-4H7　深さ6	174, 224, 274
RBE-80-550-F	8-4H7　深さ6	174, 224, 274, 324, 374, 424, 474, 524
RBE-90-300-F	3-4H7　深さ6	170, 220, 270
RBE-90-550-F	8-4H7　深さ6	170, 220, 270, 320, 370, 420, 470, 520
RBE-60-300-B	4-3H7　深さ5	125, 175, 225, 275
RBE-60-500-B	7-3H7　深さ5	175, 225, 275, 325, 375, 425, 475
RBE-80-300-B	3-4H7　深さ6	174, 224, 274
RBE-80-550-B	8-4H7　深さ6	174, 224, 274, 324, 374, 424, 474, 524
RBE-90-300-B	3-4H7　深さ6	170, 220, 270
RBE-90-550-B	8-4H7　深さ6	170, 220, 270, 320, 370, 420, 470, 520

＊1：　リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所だけを使用してください。

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

特長

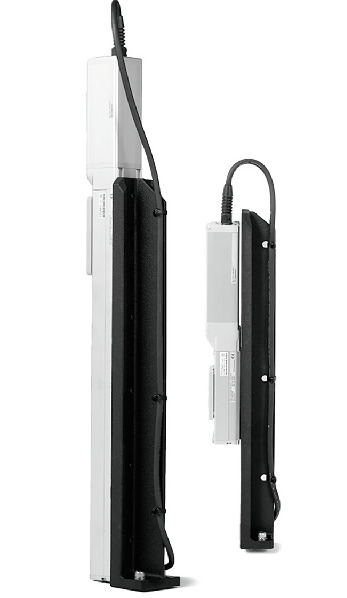

アクチュエータを垂直姿勢で使用するためのブラケットです。
株式会社アイエイアイの電動アクチュエータに対応しています。

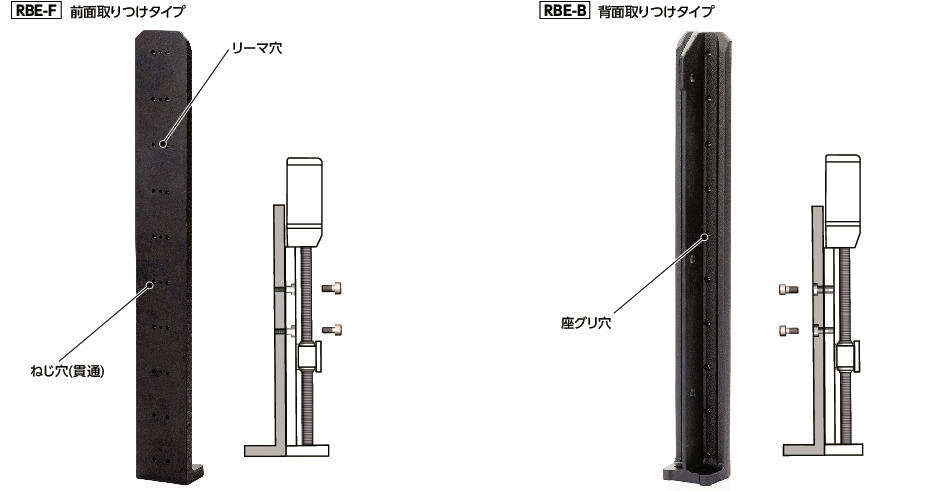

アクチュエータ内部の通し穴を利用して前面から取りつけるタイプと、アクチュエータのねじ穴を利用して背面から取りつけるタイプの2種類を標準化しています。
RBE-F----前面取りつけタイプ
RBE-B----背面取りつけタイプ
0.05mm以下の平面度と0.05/100mm以下の直角度を保証しています。
3つのリブ構造で剛性が高く、アクチュエータの性能を十分に発揮します。
鋳鉄製で一体構造のため頑丈です。

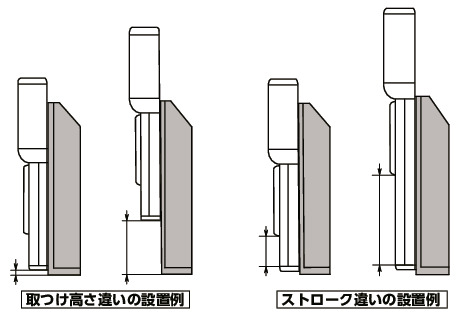

固定用のねじ穴または座グリ穴が複数あるため、アクチュエータを高さ違いで取りつけたり、ストロークの異なるアクチュエータを取りつけることができます。

RBEアクチュエータブラケット

構造

RBEアクチュエータブラケット

材質・仕上げ

	RBE
本体	FC250 低温黒色クロム処理

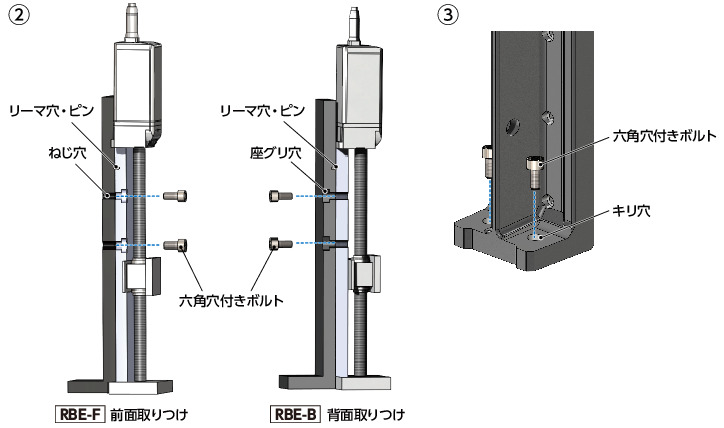

取りつけ

RBEアクチュエータブラケット

使用するアクチュエータに該当する「アクチュエータのストロークサイズ別取りつけ穴位置（X寸法）」を参照し、取りつけ位置に応じたブラケットを選定してください。
アクチュエータとブラケットの取りつけ位置を確認し、記載のある該当する取りつけ穴すべてを六角穴付きボルトで締結してください。＊1
ブラケット底面を設置場所に六角穴付きボルト＊2で締結し固定したら取りつけ完了です。

＊1：　リーマ穴を利用する場合はピンをブラケットに挿入してから、アクチュエータの位置を合わせて六角穴付きボルトで組みつけてください。

RBE-F：アクチュエータの締結に使用するねじは強度区分10.9以上の六角穴付きボルトで、はめあい長さは1.5d以上にしてください。

RBE-B：アクチュエータの締結に使用するねじは強度区分10.9以上の六角穴付きボルトで、はめあい長さは1.5〜1.8d以上にし、内側に飛び出して干渉しないようにしてください。表1

六角穴付きボルトの締めつけはアクチュエータの取扱説明書に記載のトルク表2で締めつけを行ってください。

＊2：　ブラケット底面の締結に使用するねじは強度区分10.9以上で、はめあい長さは1.5d以上を目安にしてください。

六角穴付きボルトの締めつけは表3に記載のトルクで締めつけてください。

表1RBE-B組立用の六角穴付きボルト推奨サイズ

NBK品番	アクチュエータ型式	推奨サイズ
RBE-60-□□□－B	RCP6-SA4C RCP6S-SA4C RCS4-SA4C RCP6-RRA4C RCP6S-RRA4C RCS4-RRA4C	M4×15
RBE-80-□□□－B	RCP6-SA6C RCP6S-SA6C RCS4-SA6C RCP6-RRA6C RCP6S-RRA6C RCS4-RRA6C	M5×18
RBE-90-□□□－B	RCP6-SA7C RCP6S-SA7C RCS4-SA7C RCP6-RRA7C RCP6S-RRA7C RCS4-RRA7C	M5×20

表2アクチュエータ取りつけ用ねじ締めつけトルク

NBK品番	ねじの呼び	締めつけトルク(N・m)
RBE-60-□□□－F	M3	0.83
RBE-80-□□□－F	M4	1.76
RBE-90-□□□－F	M5	3.42
RBE-60-□□□－B	M4	3.59
RBE-80-□□□－B	M5	7.27
RBE-90-□□□－B	M5	7.27

表3ブラケット底面のねじ締めつけトルク

NBK品番	ねじの呼び	締めつけトルク(N・m)
RBE-60-□□□－□	M8	22
RBE-80-□□□－□	M8	22
RBE-90-□□□－□	M10	44

使用上の注意

アクチュエータはモータ部分が上側になるように設置してください。

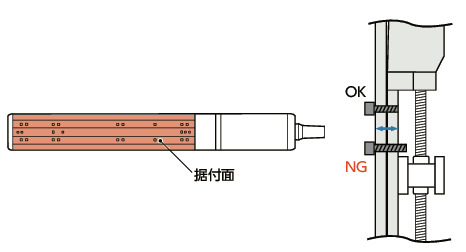

アクチュエータの据付面全体がブラケットに当たるように取りつけてください。接触する面積が減少するとアクチュエータの走行寿命が著しく短くなります。
ボルト長の選定には注意してください。不適切な長さのボルトを使用した場合、アクチュエーターの取付け強度不足や駆動部との干渉により精度の低下や事故の原因となります。

RBEアクチュエータブラケット

適用アクチュエータ一覧

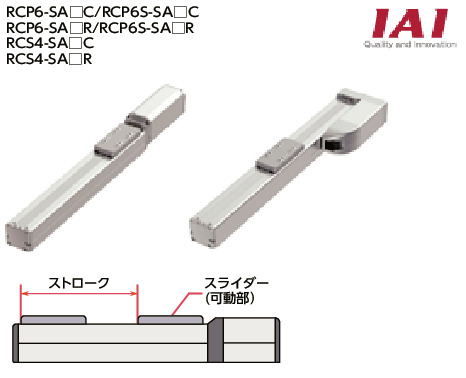

スライダータイプ

RBEアクチュエータブラケット

アクチュエータ型式	ストローク	ブラケット品番
アクチュエータ型式	ストローク	前面取りつけRBE-F	背面取りつけRBE-B
RCP6-SA4C RCP6S-SA4C RCP6-SA4R RCP6S-SA4R RCS4-SA4C RCS4-SA4R	50	RBE60-300-F	RBE60-300-B
	100	RBE60-300-F RBE60-500-F	RBE60-300-B RBE60-500-B
	150	RBE60-300-F RBE60-500-F	RBE60-300-B RBE60-500-B
	200	RBE60-300-F RBE60-500-F	RBE60-300-B RBE60-500-B
	250	RBE60-500-F	RBE60-500-B
	300	RBE60-500-F	RBE60-500-B
	350	RBE60-500-F	RBE60-500-B
	400	RBE60-500-F	RBE60-500-B
RCP6-SA6C RCP6S-SA6C RCP6-SA6R RCP6S-SA6R RCS4-SA6C RCS4-SA6R	50	RBE80-300-F RBE80-550-F	RBE80-300-B RBE80-550-B
	100	RBE80-300-F RBE80-550-F	RBE80-300-B RBE80-550-B
	150	RBE80-300-F RBE80-550-F	RBE80-300-B RBE80-550-B
	200	RBE80-550-F	RBE80-550-B
	250	RBE80-550-F	RBE80-550-B
	300	RBE80-550-F	RBE80-550-B
	350	RBE80-550-F	RBE80-550-B
	400	RBE80-550-F	RBE80-550-B
RCP6-SA7C RCPS6-SA7C RCP6-SA7R RCPS6-SA7R RCS4-SA7C RCS4-SA7R	50	RBE90-300-F RBE90-550-F	RBE90-300-B RBE90-550-B
	100	RBE90-300-F RBE90-550-F	RBE90-300-B RBE90-550-B
	150	RBE90-300-F RBE90-550-F	RBE90-300-B RBE90-550-B
	200	RBE90-550-F	RBE90-550-B
	250	RBE90-550-F	RBE90-550-B
	300	RBE90-550-F	RBE90-550-B
	350	RBE90-550-F	RBE90-550-B
	400	RBE90-550-F	RBE90-550-B

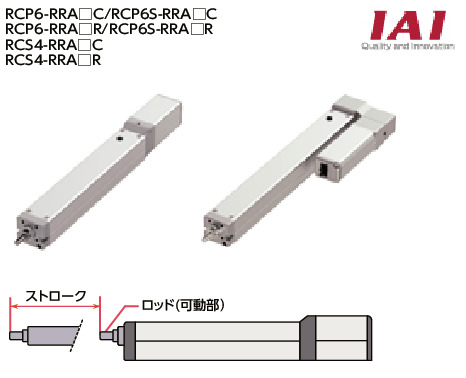

ロッドタイプ

RBEアクチュエータブラケット

アクチュエータ型式	ストローク	ブラケット品番
アクチュエータ型式	ストローク	前面取りつけRBE-F	背面取りつけRBE-B
RCP6-RRA4C RCP6S-RRA4C RCP6-RRA4R RCP6S-RRA4R RCS4-RRA4C RCS4-RRA4R	60	RBE60-300-F	RBE60-300-B
	110	RBE60-300-F RBE60-500-F	RBE60-300-B RBE60-500-B
	160	RBE60-300-F RBE60-500-F	RBE60-300-B RBE60-500-B
	210	RBE60-300-F RBE60-500-F	RBE60-300-B RBE60-500-B
	260	RBE60-500-F	RBE60-500-B
	310	RBE60-500-F	RBE60-500-B
	360	RBE60-500-F	RBE60-500-B
	410	RBE60-500-F	RBE60-500-B
RCP6-RRA6C RCP6S-RRA6C RCP6-RRA6R RCP6S-RRA6R RCS4-RRA6C RCS4-RRA6R	65	RBE80-300-F RBE80-550-F	RBE80-300-B RBE80-550-B
	115	RBE80-300-F RBE80-550-F	RBE80-300-B RBE80-550-B
	165	RBE80-300-F RBE80-550-F	RBE80-300-B RBE80-550-B
	215	RBE80-550-F	RBE80-550-B
	265	RBE80-550-F	RBE80-550-B
	315	RBE80-550-F	RBE80-550-B
	365	RBE80-550-F	RBE80-550-B
	415	RBE80-550-F	RBE80-550-B
RCP6-RRA7C RCP6S-RRA7C RCP6-RRA7R RCP6S-RRA7R RCS4-RRA7C RCS4-RRA7R	70	RBE90-300-F RBE90-550-F	RBE90-300-B RBE90-550-B
	120	RBE90-300-F RBE90-550-F	RBE90-300-B RBE90-550-B
	170	RBE90-300-F RBE90-550-F	RBE90-300-B RBE90-550-B
	220	RBE90-550-F	RBE90-550-B
	270	RBE90-550-F	RBE90-550-B
	320	RBE90-550-F	RBE90-550-B
	370	RBE90-550-F	RBE90-550-B
	420	RBE90-550-F	RBE90-550-B

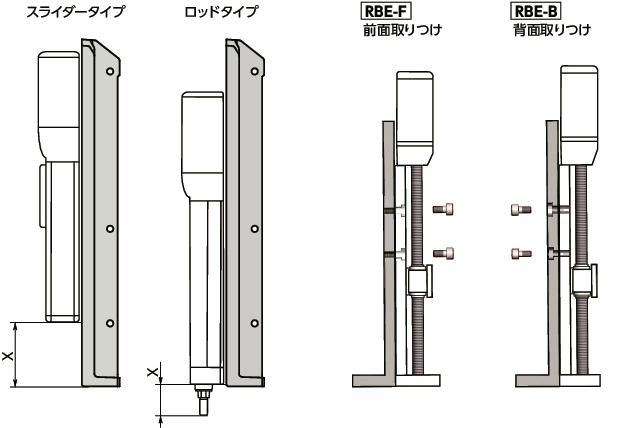

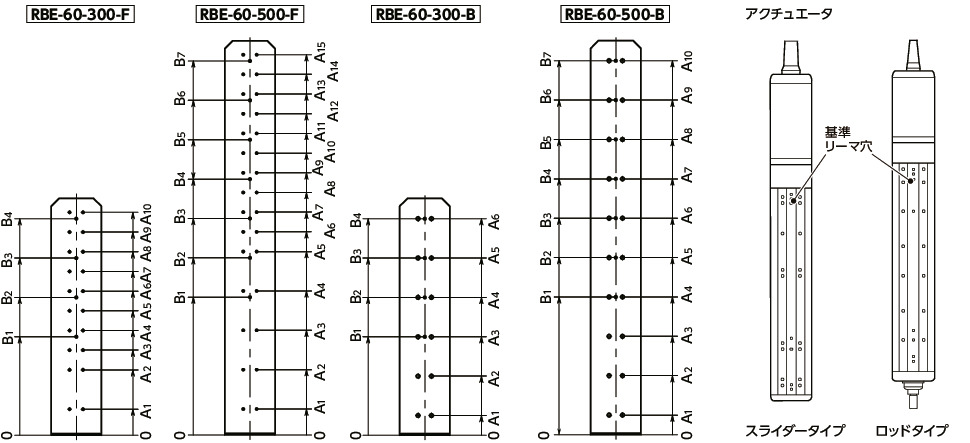

アクチュエータのストロークサイズ別取りつけ穴位置（X寸法）　SA4C・SA4R・RRA4C・RRA4R

適用アクチュエータ

＜スライダータイプ＞
RCP6-SA4C・RCP6S-SA4C
RCP6-SA4R・RCP6S-SA4R
RCS4-SA4C・RCS4-SA4R

＜ロッドタイプ＞
RCP6-RRA4C・RCP6S-RRA4C
RCP6-RRA4R・RCP6S-RRA4R
RCS4-RRA4C・RCS4-RRA4R

RBEアクチュエータブラケット

スライダータイプ

単位 : mm

ブラケット品番	X	ストローク
		50		100		150		200		250		300		350		400
		基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴
RBE-60-300-F	3	B1	A1,2,3,4	B2	A1,2,4,6	B3	A1,2,4,6,8	B4	A1,2,6,8,10	-	-	-	-	-	-	-	-
	53	B2	A2,4,5,6	B3	A2,4,6,8	B4	A2,4,6,8,10	-	-	-	-	-	-	-	-	-	-
	103	B3	A4,6,7,8	B4	A4,6,8,10	-	-	-	-	-	-	-	-	-	-	-	-
	153	B4	A6,8,9,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-60-500-F	3	-	-	B1	A1,2,3,4	B2	A1,2,3,4,5	B3	A1,2,4,5,7	B4	A1,2,3,5,7,9	B5	A1,2,4,7,9,11	B6	A1,2,3,5,9,11,13	B7	A1,2,4,7,11,13,15
	53	-	-	B2	A2,3,4,5	B3	A2,3,4,5,7	B4	A2,3,5,7,9	B5	A2,3,4,7,9,11	B6	A2,3,5,9,11,13	B7	A2,3,4,7,11,13,15	-	-
	103	-	-	B3	A3,4,5,7	B4	A3,4,5,7,9	B5	A3,4,7,9,11	B6	A3,4,5,9,11,13	B7	A3,4,7,11,13,15	-	-	-	-
	153	B3	A4,5,6,7	B4	A4,5,7,9	B5	A4,5,7,9,11	B6	A4,5,9,11,13	B7	A4,5,7,11,13,15	-	-	-	-	-	-
	203	B4	A5,7,8,9	B5	A5,7,9,11	B6	A5,7,9,11,13	B7	A5,7,11,13,15	-	-	-	-	-	-	-	-
	253	B5	A7,9,10,11	B6	A7,9,11,13	B7	A7,9,11,13,15	-	-	-	-	-	-	-	-	-	-
	303	B6	A9,11,12,13	B7	A9,11,13,15	-	-	-	-	-	-	-	-	-	-	-	-
	353	B7	A11,13,14,15	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-60-300-B	3	B1	A1,2,3	B2	A1,2,4	B3	A1,3,5	B4	A1,2,4,6	-	-	-	-	-	-	-	-
	53	B2	A2,3,4	B3	A2,3,5	B4	A2,4,6	-	-	-	-	-	-	-	-	-	-
	103	B3	A3,4,5	B4	A3,4,6	-	-	-	-	-	-	-	-	-	-	-	-
	153	B4	A4,5,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-60-500-B	3	-	-	B1	A1,2,4	B2	A1,3,5	B3	A1,2,4,6	B4	A1,3,5,7	B5	A1,2,4,6,8	B6	A1,3,5,7,9	B7	A1,2,4,6,8,10
	53	B1	A2,3,4	B2	A2,3,5	B3	A2,4,6	B4	A2,3,5,7	B5	A2,4,6,8	B6	A2,3,5,7,9	B7	A2,4,6,8,10	-	-
	103	B2	A3,4,5	B3	A3,4,6	B4	A3,5,7	B5	A3,4,6,8	B6	A3,5,7,9	B7	A3,4,6,8,10	-	-	-	-
	153	B3	A4,5,6	B4	A4,5,7	B5	A4,6,8	B6	A4,5,7,9	B7	A4,6,8,10	-	-	-	-	-	-
	203	B4	A5,6,7	B5	A5,6,8	B6	A5,7,9	B7	A5,6,8,10	-	-	-	-	-	-	-	-
	253	B5	A6,7,8	B6	A6,7,9	B7	A6,8,10	-	-	-	-	-	-	-	-	-	-
	303	B6	A7,8,9	B7	A7,8,10	-	-	-	-	-	-	-	-	-	-	-	-
	353	B7	A8,9,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-

＊1：　アクチュエータのモータ部分が上側にある場合の数値です。

リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所（基準リーマ穴）だけを使用してください。

ロッドタイプ

単位 : mm

ブラケット品番	X	ストローク
		60		110		160		210		260		310		360		410
		基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴
RBE-60-300-F	-44.5	B1	A2,3,4	B2	A2,4,6	B3	A2,4,6,8	B4	A2,6,8,10	-	-	-	-	-	-	-	-
	5.5	B2	A4,5,6	B3	A4,6,8	B4	A4,6,8,10	-	-	-	-	-	-	-	-	-	-
	55.5	B3	A6,7,8	B4	A6,8,10	-	-	-	-	-	-	-	-	-	-	-	-
	105.5	B4	A8,9,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-60-500-F	-44.5	-	-	B1	A2,3,4	B2	A2,3,4,5	B3	A2,4,5,7	B4	A2,3,5,7,9	B5	A2,4,7,9,11	B6	A2,3,5,9,11,13	B7	A2,4,7,11,13,15
	5.5	-	-	B2	A3,4,5	B3	A3,4,5,7	B4	A3,5,7,9	B5	A3,4,7,9,11	B6	A3,5,9,11,13	B7	A3,4,7,11,13,15	-	-
	55.5	-	-	B3	A4,5,7	B4	A4,5,7,9	B5	A4,7,9,11	B6	A4,5,9,11,13	B7	A4,7,11,13,15	-	-	-	-
	105.5	B3	A5,6,7	B4	A5,7,9	B5	A5,7,9,11	B6	A5,9,11,13	B7	A5,7,11,13,15	-	-	-	-	-	-
	155.5	B4	A7,8,9	B5	A7,9,11	B6	A7,9,11,13	B7	A7,11,13,15	-	-	-	-	-	-	-	-
	205.5	B5	A9,10,11	B6	A9,11,13	B7	A9,11,13,15	-	-	-	-	-	-	-	-	-	-
	255.5	B6	A11,12,13	B7	A11,13,15	-	-	-	-	-	-	-	-	-	-	-	-
	305.5	B7	A13,14,15	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-60-300-B	-44.5	B1	A1,2,3	B2	A1,2,4	B3	A1,3,5	B4	A1,2,4,6	-	-	-	-	-	-	-	-
	5.5	B2	A2,3,4	B3	A2,3,5	B4	A2,4,6	-	-	-	-	-	-	-	-	-	-
	55.5	B3	A3,4,5	B4	A3,4,6	-	-	-	-	-	-	-	-	-	-	-	-
	105.5	B4	A4,5,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-60-500-B	-44.5	-	-	B1	A1,2,4	B2	A1,3,5	B3	A1,2,4,6	B4	A1,3,5,7	B5	A1,2,4,6,8	B6	A1,3,5,7,9	B7	A1,2,4,6,8,10
	5.5	B1	A2,3,4	B2	A2,3,5	B3	A2,4,6	B4	A2,3,5,7	B5	A2,4,6,8	B6	A2,3,5,7,9	B7	A2,4,6,8,10	-	-
	55.5	B2	A3,4,5	B3	A3,4,6	B4	A3,5,7	B5	A3,4,6,8	B6	A3,5,7,9	B7	A3,4,6,8,10	-	-	-	-
	105.5	B3	A4,5,6	B4	A4,5,7	B5	A4,6,8	B6	A4,5,7,9	B7	A4,6,8,10	-	-	-	-	-	-
	155.5	B4	A5,6,7	B5	A5,6,8	B6	A5,7,9	B7	A5,6,8,10	-	-	-	-	-	-	-	-
	205.5	B5	A6,7,8	B6	A6,7,9	B7	A6,8,10	-	-	-	-	-	-	-	-	-	-
	255.5	B6	A7,8,9	B7	A7,8,10	-	-	-	-	-	-	-	-	-	-	-	-
	305.5	B7	A8,9,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-

＊1：　アクチュエータのモータ部分が上側にある場合の数値です。

リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所（基準リーマ穴）だけを使用してください。

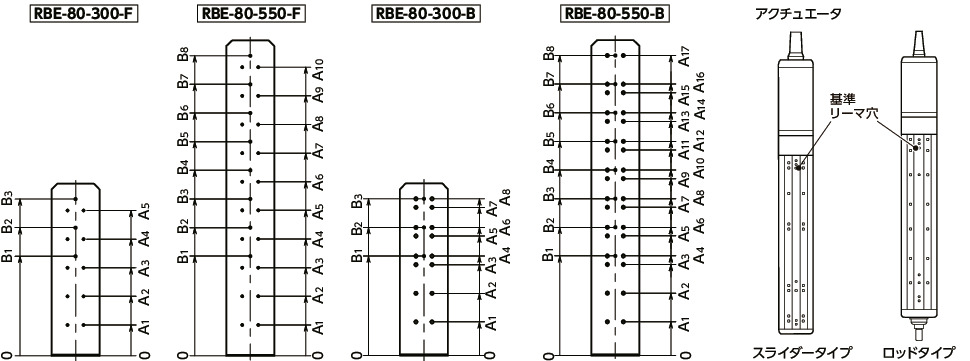

アクチュエータのストロークサイズ別取りつけ穴位置（X寸法）　SA6C・SA6R・RRA6C・RRA6R

適用アクチュエータ

＜スライダータイプ＞
RCP6-SA6C・RCP6S-SA6C
RCP6-SA6R・RCP6S-SA6R
RCS4-SA6C・RCS4-SA6R

＜ロッドタイプ＞
RCP6-RRA6C・RCP6S-RRA6C
RCP6-RRA6R・RCP6S-RRA6R
RCS4-RRA6C・RCS4-RRA6R

RBEアクチュエータブラケット

スライダータイプ

単位 : mm

ブラケット品番	X	ストローク
		50		100		150		200		250		300		350		400
		基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴
RBE-80-300-F	3	B1	A1,3	B2	A2,4	B3	A1,3,5	-	-	-	-	-	-	-	-	-	-
	53	B2	A2,4	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-
	103	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-80-550-F	3	B1	A1,3	B2	A2,4	B3	A1,3,5	B4	A2,4,6	B5	A1,3,5,7	B6	A2,4,6,8	B7	A1,3,5,7,9	B8	A2,4,6,8,10
	53	B2	A2,4	B3	A3,5	B4	A2,4,6	B5	A3,5,7	B6	A2,4,6,8	B7	A3,5,7,9	B8	A2,4,6,8,10	-	-
	103	B3	A3,5	B4	A4,6	B5	A3,5,7	B6	A4,6,8	B7	A3,5,7,9	B8	A4,6,8,10	-	-	-	-
	153	B4	A4,6	B5	A5,7	B6	A4,6,8	B7	A5,7,9	B8	A4,6,8,10	-	-	-	-	-	-
	203	B5	A5,7	B6	A6,8	B7	A5,7,9	B8	A6,8,10	-	-	-	-	-	-	-	-
	253	B6	A6,8	B7	A7,9	B8	A6,8,10	-	-	-	-	-	-	-	-	-	-
	303	B7	A7,9	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-
	353	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-80-300-B	3	B1	A2,4	B2	A1,3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-
	53	B2	A3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-	-	-
	103	B3	A5,8	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-80-550-B	3	B1	A2,4	B2	A1,3,6	B3	A2,5,8	B4	A1,3,7,10	B5	A2,5,9,12	B6	A1,3,7,11,14	B7	A2,5,9,13,16	B8	A1,3,7,11,15,17
	53	B2	A3,6	B3	A2,5,8	B4	A3,7,10	B5	A2,5,9,12	B6	A3,7,11,14	B7	A2,5,9,13,16	B8	A3,7,11,15,17	-	-
	103	B3	A5,8	B4	A3,7,10	B5	A5,9,12	B6	A3,7,11,14	B7	A5,9,13,16	B8	A3,7,11,15,17	-	-	-	-
	153	B4	A7,10	B5	A5,9,12	B6	A7,11,14	B7	A5,9,13,16	B8	A7,11,15,17	-	-	-	-	-	-
	203	B5	A9,12	B6	A7,11,14	B7	A9,13,16	B8	A7,11,15,17	-	-	-	-	-	-	-	-
	253	B6	A11,14	B7	A9,13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-
	303	B7	A13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-	-	-
	353	B8	A15,17	-	-	-	-	-	-	-	-	-	-	-	-	-	-

＊1：　アクチュエータのモータ部分が上側にある場合の数値です。

リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所（基準リーマ穴）だけを使用してください。

ロッドタイプ

単位 : mm

ブラケット品番	X	ストローク
		65		115		165		215		265		315		365		415
		基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴
RBE-80-300-F	-47.5	B1	A1,3	B2	A2,4	B3	A1,3,5	-	-			-	-	-	-	-	-
	2.5	B2	A2,4	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-
	52.5	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-80-550-F	-47.5	B1	A1,3	B2	A2,4	B3	A1,3,5	B4	A2,4,6	B5	A1,3,5,7	B6	A2,4,6,8	B7	A1,3,5,7,9	B8	A2,4,6,8,10
	2.5	B2	A2,4	B3	A3,5	B4	A2,4,6	B5	A3,5,7	B6	A2,4,6,8	B7	A3,5,7,9	B8	A2,4,6,8,10	-	-
	52.5	B3	A3,5	B4	A4,6	B5	A3,5,7	B6	A4,6,8	B7	A3,5,7,9	B8	A4,6,8,10	-	-	-	-
	102.5	B4	A4,6	B5	A5,7	B6	A4,6,8	B7	A5,7,9	B8	A4,6,8,10	-	-	-	-	-	-
	152.5	B5	A5,7	B6	A6,8	B7	A5,7,9	B8	A6,8,10	-	-	-	-	-	-	-	-
	202.5	B6	A6,8	B7	A7,9	B8	A6,8,10	-	-	-	-	-	-	-	-	-	-
	252.5	B7	A7,9	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-
	302.5	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-80-300-B	-47.5	B1	A2,4	B2	A1,3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-
	2.5	B2	A3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-	-	-
	52.5	B3	A5,8	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-80-550-B	-47.5	B1	A2,4	B2	A1,3,6	B3	A2,5,8	B4	A1,3,7,10	B5	A2,5,9,12	B6	A1,3,7,11,14	B7	A2,5,9,13,16	B8	A1,3,7,11,15,17
	2.5	B2	A3,6	B3	A2,5,8	B4	A3,7,10	B5	A2,5,9,12	B6	A3,7,11,14	B7	A2,5,9,13,16	B8	A3,7,11,15,17	-	-
	52.5	B3	A5,8	B4	A3,7,10	B5	A5,9,12	B6	A3,7,11,14	B7	A5,9,13,16	B8	A3,7,11,15,17	-	-	-	-
	102.5	B4	A7,10	B5	A5,9,12	B6	A7,11,14	B7	A5,9,13,16	B8	A7,11,15,17	-	-	-	-	-	-
	152.5	B5	A9,12	B6	A7,11,14	B7	A9,13,16	B8	A7,11,15,17	-	-	-	-	-	-	-	-
	202.5	B6	A11,14	B7	A9,13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-
	252.5	B7	A13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-	-	-
	302.5	B8	A15,17	-	-	-	-	-	-	-	-	-	-	-	-	-	-

＊1：　アクチュエータのモータ部分が上側にある場合の数値です。

リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所（基準リーマ穴）だけを使用してください。

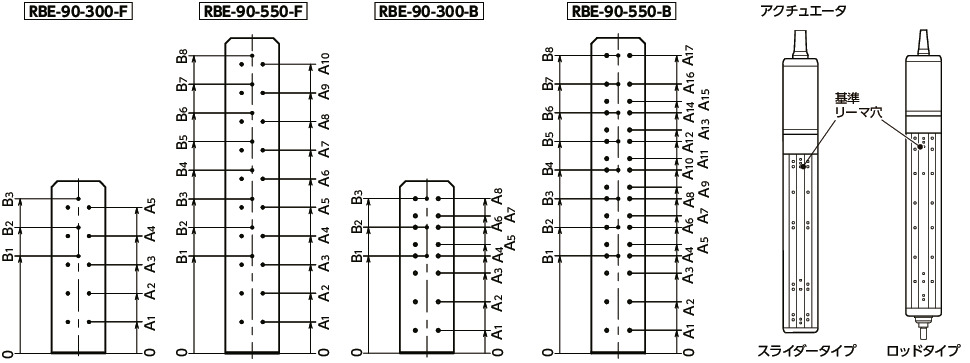

アクチュエータのストロークサイズ別取りつけ穴位置（X寸法）　SA7C・SA7R・RRA7C・RRA7R

適用アクチュエータ

＜スライダータイプ＞
RCP6-SA7C・RCPS6-SA7C
RCP6-SA7R・RCPS6-SA7R
RCS4-SA7C・RCS4-SA7R

＜ロッドタイプ＞
RCP6-RRA7C・RCPS6-RRA7C
RCP6-RRA7R・RCPS6-RRA7R
RCS4-RRA7C・RCS4-RRA7R

RBEアクチュエータブラケット

スライダータイプ

単位 : mm

ブラケット品番	X	ストローク
		50		100		150		200		250		300		350		400
		基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴
RBE-90-300-F	3	B1	A1,3	B2	A2,4	B３	A1,3,5	-	-	-	-	-	-	-	-	-	-
	53	B2	A2,4	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-
	103	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-90-550-F	3	B1	A1,3	B2	A2,4	B3	A1,3,5	B4	A2,4,6	B5	A1,3,5,7	B6	A2,4,6,8	B7	A1,3,5,7,9	B8	A2,4,6,8,10
	53	B2	A2,4	B3	A3,5	B4	A2,4,6	B5	A3,5,7	B6	A2,4,6,8	B7	A3,5,7,9	B8	A2,4,6,8,10	-	-
	103	B3	A3,5	B4	A4,6	B5	A3,5,7	B6	A4,6,8	B7	A3,5,7,9	B8	A4,6,8,10	-	-	-	-
	153	B4	A4,6	B5	A5,7	B6	A4,6,8	B7	A5,7,9	B8	A4,6,8,10	-	-	-	-	-	-
	203	B5	A5,7	B6	A6,8	B7	A5,7,9	B8	A6,8,10	-	-	-	-	-	-	-	-
	253	B6	A6,8	B7	A7,9	B8	A6,8,10	-	-	-	-	-	-	-	-	-	-
	303	B7	A7,9	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-
	353	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-90-300-B	3	B1	A2,4	B2	A1,3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-
	53	B2	A3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-	-	-
	103	B3	A5,8	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-90-550-B	3	B1	A2,4	B2	A1,3,6	B3	A2,5,8	B4	A1,3,7,10	B5	A2,5,9,12	B6	A1,3,7,11,14	B7	A2,5,9,13,16	B8	A1,3,7,11,15,17
	53	B2	A3,6	B3	A2,5,8	B4	A3,7,10	B5	A2,5,9,12	B6	A3,7,11,14	B7	A2,5,9,13,16	B8	A3,7,11,15,17	-	-
	103	B3	A5,8	B4	A3,7,10	B5	A5,9,12	B6	A3,7,11,14	B7	A5,9,13,16	B8	A3,7,11,15,17	-	-	-	-
	153	B4	A7,10	B5	A5,9,12	B6	A7,11,14	B7	A5,9,13,16	B8	A7,11,15,17	-	-	-	-	-	-
	203	B5	A9,12	B6	A7,11,14	B7	A9,13,16	B8	A7,11,15,17	-	-	-	-	-	-	-	-
	253	B6	A11,14	B7	A9,13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-
	303	B7	A13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-	-	-
	353	B8	A15,17	-	-	-	-	-	-	-	-	-	-	-	-	-	-

＊1：　アクチュエータのモータ部分が上側にある場合の数値です。

リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所（基準リーマ穴）だけを使用してください。

ロッドタイプ

単位 : mm

ブラケット品番	X	ストローク
		70		120		170		220		270		320		370		420
		基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴	基準リーマ穴＊1	ねじ穴
RBE-90-300-F	-70	B1	A1,3	B2	A2,4	B3	A1,3,5	-	-	-	-	-	-	-	-	-	-
	-20	B2	A2,4	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-
	30	B3	A3,5	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-90-550-F	-70	B1	A1,3	B2	A2,4	B3	A1,3,5	B4	A2,4,6	B5	A1,3,5,7	B6	A2,4,6,8	B7	A1,3,5,7,9	B8	A2,4,6,8,10
	-20	B2	A2,4	B3	A3,5	B4	A2,4,6	B5	A3,5,7	B6	A2,4,6,8	B7	A3,5,7,9	B8	A2,4,6,8,10	-	-
	30	B3	A3,5	B4	A4,6	B5	A3,5,7	B6	A4,6,8	B7	A3,5,7,9	B8	A4,6,8,10	-	-	-	-
	80	B4	A4,6	B5	A5,7	B6	A4,6,8	B7	A5,7,9	B8	A4,6,8,10	-	-	-	-	-	-
	130	B5	A5,7	B6	A6,8	B7	A5,7,9	B8	A6,8,10	-	-	-	-	-	-	-	-
	180	B6	A6,8	B7	A7,9	B8	A6,8,10	-	-	-	-	-	-	-	-	-	-
	230	B7	A7,9	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-
	280	B8	A8,10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-90-300-B	-70	B1	A2,4	B2	A1,3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-
	-20	B2	A3,6	B3	A2,5,8	-	-	-	-	-	-	-	-	-	-	-	-
	30	B3	A5,8	-	-	-	-	-	-	-	-	-	-	-	-	-	-
RBE-90-550-B	-70	B1	A2,4	B2	A1,3,6	B3	A2,5,8	B4	A1,3,7,10	B5	A2,5,9,12	B6	A1,3,7,11,14	B7	A2,5,9,13,16	B8	A1,3,7,11,15,17
	-20	B2	A3,6	B3	A2,5,8	B4	A3,7,10	B5	A2,5,9,12	B6	A3,7,11,14	B7	A2,5,9,13,16	B8	A3,7,11,15,17	-	-
	30	B3	A5,8	B4	A3,7,10	B5	A5,9,12	B6	A3,7,11,14	B7	A5,9,13,16	B8	A3,7,11,15,17	-	-	-	-
	80	B4	A7,10	B5	A5,9,12	B6	A7,11,14	B7	A5,9,13,16	B8	A7,11,15,17	-	-	-	-	-	-
	130	B5	A9,12	B6	A7,11,14	B7	A9,13,16	B8	A7,11,15,17	-	-	-	-	-	-	-	-
	180	B6	A11,14	B7	A9,13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-
	230	B7	A13,16	B8	A11,15,17	-	-	-	-	-	-	-	-	-	-	-	-
	280	B8	A15,17	-	-	-	-	-	-	-	-	-	-	-	-	-	-

＊1：　アクチュエータのモータ部分が上側にある場合の数値です。

リーマ穴で位置決めする場合は、アクチュエータのモータ側のリーマ穴1か所（基準リーマ穴）だけを使用してください。

商品品番一覧

RBE

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

ワッシャー（座金）の役割や種類について徹底解説！

半導体製造装置の部品の脱落防止について【第9回】

クリーン洗浄・クリーン梱包済み六角穴付きボルト

ヒートサイクルとは【第7回】

六角穴付きボルト（キャップボルト）とは

ねじでお困りごとありませんか？その課題、NBKが解決！

プランジャーの種類、特長、用途を設計者向けに解説

SUH660とは

クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！

設計者のためのノブ解説

クリーン洗浄・クリーン梱包サービス

ねじカットサービス

カップリング軸穴・キー溝追加工サービス

目盛り刻印サービス

軸継手軸穴追加工サービス

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい 【生産性・作業性向上】

座金の脱落を防止したい【作業性・メンテナンス】

ねじの脱着を特定の作業者に限定したい【安全対策・予防措置】

簡単にドアの取りつけ・取りはずしがしたい【生産性・作業性向上】

タッチパネルを揺らさずに操作したい【作業性・メンテナンス】

ねじ規格・技術資料

ねじの課題解決のヒント

国際単位系（SI）

単位記号・体積の求め方

慣性モーメント GD2

正しい使い方 ここがポイント！ 脱落防止ワッシャ

スイベルジョー（ワーク反転ユニット）

正しい使い方 ここがポイント！ ボールプランジャ

ハンドル自動化ユニット よくあるご質問（FAQ）

正しい使い方 ここがポイント！ オイルレベルウィンドウ

カップリングとは？種類と特長について解説

カップリングの選定方法

カウンターバランスヒンジの使用方法と選定方法

カムレバー・ラッチレバー特長別一覧表

高性能ショックアブソーバ 選定するための設計資料

半導体製造装置の部品の脱落防止について【第9回】

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい 【生産性・作業性向上】

座金の脱落を防止したい【作業性・メンテナンス】

スライドレール・ローラガイドとは？種類と特長を一挙紹介！

簡単にドアの取りつけ・取りはずしがしたい【生産性・作業性向上】

座金組込みねじ（セムスねじ）とは？規格や特長を解説

スライドレール・ローラガイドとは？種類と特長を一挙紹介！

ねじの脱着を特定の作業者に限定したい【安全対策・予防措置】

SEMI規格に準拠した商品が欲しい【安全対策・予防措置】

磁気シールド（パーマロイシールド）の固定をしたい

スライドレール・ローラガイドとは？種類と特長を一挙紹介！

ヒンジ(蝶番・丁番)とは？種類と特長を一挙紹介！

薄板固定時に板とねじの間にすきまが発生する

比強度とは！？装置の軽量化に新しい指標【小型・軽量化】

ねじを薬品から保護したい【省エネ・工数削減】

装置外装部の課題を解決する【第6回】

カップリングとは？種類と特長について解説

半導体製造装置（前工程）の課題を解決する

医療機器（手術台）の課題を解決する

リニアクランパ・ズィーの採用事例・特殊品

装置外装部の課題を解決する【第6回】

低頭ねじ・小頭ねじの寸法比較と商品ラインアップ

クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！

強度が高くて軽いねじが欲しい【小型・軽量化】

比強度とは！？装置の軽量化に新しい指標【小型・軽量化】

ねじでお困りごとありませんか？その課題、NBKが解決！

プランジャーの種類、特長、用途を設計者向けに解説

SUH660とは

クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！

設計者のためのノブ解説

タッチパネルを揺らさずに操作したい【作業性・メンテナンス】

気密性を守るラッチがほしい【作業性・メンテナンス】

SUH660とは

比強度とは！？装置の軽量化に新しい指標【小型・軽量化】

半導体製造装置（前工程）の課題を解決する

ワッシャー（座金）の役割や種類について徹底解説！

六角穴付きボルト（キャップボルト）とは

スイベルジョー（ワーク反転ユニット）

プランジャーの種類、特長、用途を設計者向けに解説

慣性モーメント GD2

ワッシャー（座金）の役割や種類について徹底解説！

半導体製造装置の部品の脱落防止について【第9回】

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい 【生産性・作業性向上】

ヒートサイクルとは【第7回】

六角穴付きボルト（キャップボルト）とは

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

慣性モーメント　GD2

正しい使い方　ここがポイント！　脱落防止ワッシャ

正しい使い方　ここがポイント！　ボールプランジャ

ハンドル自動化ユニット　よくあるご質問（FAQ）

正しい使い方　ここがポイント！　オイルレベルウィンドウ

高性能ショックアブソーバ　選定するための設計資料

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

慣性モーメント　GD2

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

慣性モーメント　GD2

慣性モーメント　GD2

慣性モーメント　GD2

新ツールチェンジシステム　MATCH

慣性モーメント　GD2

新ツールチェンジシステム　MATCH

正しい使い方　ここがポイント！　脱落防止ワッシャ

正しい使い方　ここがポイント！　ボールプランジャ

正しい使い方　ここがポイント！　脱落防止ワッシャ

正しい使い方　ここがポイント！　ボールプランジャ

正しい使い方　ここがポイント！　オイルレベルウィンドウ

正しい使い方　ここがポイント！　クイッククランプノブ

正しい使い方　ここがポイント！　カムレバー（調整タイプ）

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】

「応力腐食割れ」の3要素原因と対策を紹介【第10話】

ねじの基準寸法を解説有効径やピッチとは【第12話】

正しい使い方　ここがポイント！　脱落防止ワッシャ

作業者の身長や作業内容に合わせてモニタをワンタッチで移動したい【生産性・作業性向上】
