高性能ショックアブソーバ・高性能エラストマストッパ

高性能ショックアブソーバ(PowerStop)とは

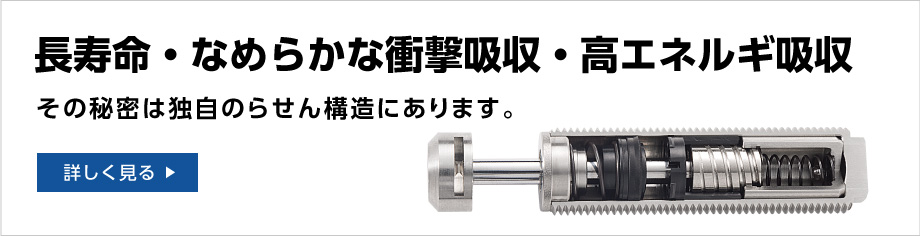

NBKの高性能ショックアブソーバ「パワーストップ」は、特殊ならせん状の溝をオイルが通過する構造となっており、
この独特の構造と原理が、「長寿命・なめらかな衝撃吸収・高エネルギ吸収」を実現します。
画面左側の「選定ナビ」より、お客さまの使用環境にあった商品を簡単に選定いただけます。



写真 高性能ショックアブソーバ(パワーストップ) - 調整式タイプ 高性能ショックアブソーバ(パワーストップ) - 小径タイプ 高性能ショックアブソーバ(パワーストップ) - 高エネルギ吸収タイプ 高性能ショックアブソーバ(パワーストップ) - 標準タイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-スタンダードタイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-スタンダードタイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-高エネルギ吸収タイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-高エネルギ吸収タイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-低抗力タイプ
品名 高性能ショックアブソーバ(パワーストップ) - 調整式タイプ 高性能ショックアブソーバ(パワーストップ) - 小径タイプ 高性能ショックアブソーバ(パワーストップ) - 高エネルギ吸収タイプ 高性能ショックアブソーバ(パワーストップ) - 標準タイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-スタンダードタイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-スタンダードタイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-高エネルギ吸収タイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-高エネルギ吸収タイプ 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-低抗力タイプ
品番 PAE PME PHE PSE TPC-AS-M TPC-AS-H TPC-AA-M TPC-AA-H TPC-RS-M
特長 調整式タイプ 長寿命・高エネルギ吸収・小径タイプ 長寿命・高エネルギ吸収タイプ スタンダードタイプ 長寿命・高耐環境性-スタンダードタイプ 長寿命・高耐環境性-スタンダードタイプ 長寿命・高耐環境性-高エネルギ吸収タイプ 長寿命・高耐環境性-高エネルギ吸収タイプ 長寿命・高耐環境性-低抗力タイプ
エネルギ吸収特性のタイプ 調整式 固定式 固定式 固定式 - - - - -
価格(税別) 27,600円~ 13,800円~ 14,800円~ 13,700円~ 1,570円~ 1,540円~ 19,500円~ 20,600円~ 2,280円~
ねじの呼び M8 ~ M36 M4 ~ M6 M8 ~ M36 M8 ~ M36 M4 ~ M16 M3 ~ M16 M12 ~ M20 M12 ~ M16 M5 ~ M8
最大吸収エネルギ (J) 4 ~ 400 0.8 ~ 1.8 3.5 ~ 400 1.5 ~ 185 2 ~ 902 2 ~ 2,014 450 ~ 12,725 1,640 ~ 8,330 1.2 ~ 115
衝突速度 min.(m/s) 0.1 0.1 ~ 1.8 0.1 ~ 3 0.1 ~ 3 - - - - -
衝突速度 max.(m/s) 5 1.2 ~ 3.5 1.2 ~ 5 1.2 ~ 5 10 10 10 10 10
CADダウンロード CAD CAD CAD CAD CAD CAD CAD CAD CAD
仕様詳細 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ
品番 PAE08-10NH□□-A PAE10-10NH□□-A PAE12-10NH□□-A PAE14-10LH□□-A PAE14-10NH□□-A PAE14-15LH□□-A PAE14-15NH□□-A PAE16-10LH□□-A PAE16-10NH□□-A PAE16-15LH□□-A PAE16-15NH□□-A PAE20-15LH□□-A PAE20-15NH□□-A PAE22-15LH□□-A PAE22-15NH□□-A PAE25-15LH□□-A PAE25-15NH□□-A PAE27-30LH□□-A PAE27-30NH□□-A PAE33-15LH□□-A PAE33-15NH□□-A PAE36-15LH□□-A PAE36-15NH□□-A PME04-05NH□□-B PME04-05NM□□-B PME05-05NH□□-B PME05-05NM□□-B PME06-05NH□□-A PME06-05NM□□-A PME06-05NS□□-A PHE08-10NH□□-A PHE08-10NM□□-A PHE08-10NS□□-A PHE08-10NW□□-A PHE10-10NH□□-A PHE10-10NM□□-A PHE10-10NS□□-A PHE10-10NW□□-A PHE12-10NH□□-A PHE12-10NM□□-A PHE12-10NS□□-A PHE12-10NW□□-A PHE14-10LH□□-A PHE14-10LM□□-A PHE14-10LS□□-A PHE14-10LW□□-A PHE14-10NH□□-A PHE14-10NM□□-A PHE14-10NS□□-A PHE14-10NW□□-A PHE14-15LH□□-A PHE14-15LM□□-A PHE14-15LS□□-A PHE14-15LW□□-A PHE14-15NH□□-A PHE14-15NM□□-A PHE14-15NS□□-A PHE14-15NW□□-A PHE16-10LH□□-A PHE16-10LM□□-A PHE16-10LS□□-A PHE16-10LW□□-A PHE16-10NH□□-A PHE16-10NM□□-A PHE16-10NS□□-A PHE16-10NW□□-A PHE16-15LH□□-A PHE16-15LM□□-A PHE16-15LS□□-A PHE16-15LW□□-A PHE16-15NH□□-A PHE16-15NM□□-A PHE16-15NS□□-A PHE16-15NW□□-A PHE20-15LH□□-A PHE20-15LM□□-A PHE20-15LS□□-A PHE20-15LW□□-A PHE20-15NH□□-A PHE20-15NM□□-A PHE20-15NS□□-A PHE20-15NW□□-A PHE22-15LH□□-A PHE22-15LM□□-A PHE22-15LS□□-A PHE22-15LW□□-A PHE22-15NH□□-A PHE22-15NM□□-A PHE22-15NS□□-A PHE22-15NW□□-A PHE25-15LH□□-A PHE25-15LM□□-A PHE25-15LS□□-A PHE25-15LW□□-A PHE25-15NH□□-A PHE25-15NM□□-A PHE25-15NS□□-A PHE25-15NW□□-A PHE27-30LH□□-A PHE27-30LM□□-A PHE27-30LS□□-A PHE27-30LW□□-A PHE27-30NH□□-A PHE27-30NM□□-A PHE27-30NS□□-A PHE27-30NW□□-A PHE33-15LH□□-A PHE33-15LM□□-A PHE33-15LS□□-A PHE33-15LW□□-A PHE33-15NH□□-A PHE33-15NM□□-A PHE33-15NS□□-A PHE33-15NW□□-A PHE36-15LH□□-A PHE36-15LM□□-A PHE36-15LS□□-A PHE36-15LW□□-A PHE36-15NH□□-A PHE36-15NM□□-A PHE36-15NS□□-A PHE36-15NW□□-A PSE08-10NH□□-A PSE08-10NM□□-A PSE08-10NS□□-A PSE08-10NW□□-A PSE10-10NH□□-A PSE10-10NM□□-A PSE10-10NS□□-A PSE10-10NW□□-A PSE12-10NH□□-A PSE12-10NM□□-A PSE12-10NS□□-A PSE12-10NW□□-A PSE14-10NH□□-A PSE14-10NM□□-A PSE14-10NS□□-A PSE14-10NW□□-A PSE14-15NH□□-A PSE14-15NM□□-A PSE14-15NS□□-A PSE14-15NW□□-A PSE16-10NH□□-A PSE16-10NM□□-A PSE16-10NS□□-A PSE16-10NW□□-A PSE16-15NH□□-A PSE16-15NM□□-A PSE16-15NS□□-A PSE16-15NW□□-A PSE20-15NH□□-A PSE20-15NM□□-A PSE20-15NS□□-A PSE20-15NW□□-A PSE22-15NH□□-A PSE22-15NM□□-A PSE22-15NS□□-A PSE22-15NW□□-A PSE25-15NH□□-A PSE25-15NM□□-A PSE25-15NS□□-A PSE25-15NW□□-A PSE27-30NH□□-A PSE27-30NM□□-A PSE27-30NS□□-A PSE27-30NW□□-A PSE33-15NH□□-A PSE33-15NM□□-A PSE33-15NS□□-A PSE33-15NW□□-A PSE36-15NH□□-A PSE36-15NM□□-A PSE36-15NS□□-A PSE36-15NW□□-A TPC-AS-109-107-M TPC-AS-15-14-M TPC-AS-19-17-M TPC-AS-21-20-M TPC-AS-28-26-M TPC-AS-32-31-M TPC-AS-36-35-M TPC-AS-38-37-M TPC-AS-41-41-M TPC-AS-45-44-M TPC-AS-49-48-M TPC-AS-52-51-M TPC-AS-55-54-M TPC-AS-59-58-M TPC-AS-62-61-M TPC-AS-66-64-M TPC-AS-69-68-M TPC-AS-75-75-M TPC-AS-79-77-M TPC-AS-84-82-M TPC-AS-85-84-M TPC-AS-92-90-M TPC-AS-101-116-H TPC-AS-11-12-H TPC-AS-16-17-H TPC-AS-18-21-H TPC-AS-19-22-H TPC-AS-26-28-H TPC-AS-30-34-H TPC-AS-33-37-H TPC-AS-35-39-H TPC-AS-38-43-H TPC-AS-41-46-H TPC-AS-45-50-H TPC-AS-47-53-H TPC-AS-51-57-H TPC-AS-54-62-H TPC-AS-57-65-H TPC-AS-60-69-H TPC-AS-65-71-H TPC-AS-69-79-H TPC-AS-74-82-H TPC-AS-76-85-H TPC-AS-80-89-H TPC-AS-86-97-H TPC-AA-114-137-M TPC-AA-129-116-M TPC-AA-166-168-M TPC-AA-186-140-M TPC-AA-224-152-M TPC-AA-241-149-M TPC-AA-252-177-M TPC-AA-57-88-M TPC-AA-79-64-M TPC-AA-84-100-M TPC-AA-94-85-M TPC-AA-96-74-M TPC-AA-106-136-H TPC-AA-118-146-H TPC-AA-53-108-H TPC-AA-68-88-H TPC-AA-98-102-H TPC-RS-25-13-M TPC-RS-32-19-M TPC-RS-37-20-M TPC-RS-44-35-M TPC-RS-55-43-M TPC-RS-59-46-M TPC-RS-67-46-M TPC-RS-73-51-M TPC-RS-73-67-M TPC-RS-83-83-M TPC-RS-88-81-M
写真 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-低抗力タイプ
品名 高性能エラストマストッパ(ベーシックストップ)-長寿命・高耐環境性-低抗力タイプ
品番 TPC-RS-H
特長 長寿命・高耐環境性-低抗力タイプ
エネルギ吸収特性のタイプ -
価格(税別) 2,960円~
ねじの呼び M5 ~ M8
最大吸収エネルギ (J) 2.7 ~ 290
衝突速度 min.(m/s) -
衝突速度 max.(m/s) 10
CADダウンロード CAD
仕様詳細 仕様詳細へ
品番 TPC-RS-23-13-H TPC-RS-30-19-H TPC-RS-36-20-H TPC-RS-42-34-H TPC-RS-53-43-H TPC-RS-56-46-H TPC-RS-64-46-H TPC-RS-69-51-H TPC-RS-69-67-H TPC-RS-77-82-H TPC-RS-84-81-H

関連商品

写真 ストッパスリーブ センサつきストッパスリーブ ボルトプレサポート 圧力チャンバーシール ロックナット 上面取りつけブラケット 上面取りつけブラケット 平面取りつけブラケット 高性能エラストマストッパ(ベーシックストップ)取りつけねじ
品名 ストッパスリーブ センサつきストッパスリーブ ボルトプレサポート 圧力チャンバーシール ロックナット 上面取りつけブラケット 上面取りつけブラケット 平面取りつけブラケット 高性能エラストマストッパ(ベーシックストップ)取りつけねじ
品番 PAH PSH PBV PDD PVM PKS ABV-A PKP TPC-M
特長 ストローク量を任意に設定可能 ストローク量を任意に設定可能 衝突物との偏角を最大30°まで許容
内部へのゴミ
ホコリ侵入を防止
上面取りつけタイプ パワーストップ用ロックナット 上面取りつけタイプ 上面取りつけタイプ 平面取りつけタイプ 長寿命・高耐環境性
価格(税別) 1,980円~ 41,800円~ 14,600円~ 1,260円~ 510円~ 5,780円~ 3,350円~ 6,870円~ 720円~
CADダウンロード CAD CAD CAD CAD CAD CAD CAD CAD CAD
仕様詳細 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ 仕様詳細へ
品番 PAH04-05-A PAH05-05-A PAH06-05-A PAH08-10-A PAH10-10-A PAH12-10-A PAH14-10-A PAH14-15-A PAH16-10-A PAH16-15-A PAH20-15-A PAH22-15-A PAH25-15-A PAH27-30-A PAH33-15-A PAH36-15-A PSH08-10-B PSH10-10-B PSH12-10-B PSH14-10-B PSH14-15-B PSH20-15-B PSH25-15-B PSH33-15-B PBV08-10NA-A PBV08-10ND-A PBV08-10NF-A PBV10-10NA-A PBV10-10ND-A PBV10-10NF-A PBV12-10NA-A PBV12-10ND-A PBV12-10NF-A PBV14-10LA-A PBV14-10LD-A PBV14-10LF-A PBV14-10NA-A PBV14-10ND-A PBV14-10NF-A PBV14-15LA-A PBV14-15LD-A PBV14-15LF-A PBV14-15NA-A PBV14-15ND-A PBV14-15NF-A PBV16-10LA-A PBV16-10LD-A PBV16-10LF-A PBV16-10NA-A PBV16-10ND-A PBV16-10NF-A PBV16-15LA-A PBV16-15LD-A PBV16-15LF-A PBV16-15NA-A PBV16-15ND-A PBV16-15NF-A PBV20-15LA-A PBV20-15LD-A PBV20-15LF-A PBV20-15NA-A PBV20-15ND-A PBV20-15NF-A PBV22-15LA-A PBV22-15LD-A PBV22-15LF-A PBV22-15NA-A PBV22-15ND-A PBV22-15NF-A PBV25-15LA-A PBV25-15LD-A PBV25-15LF-A PBV25-15NA-A PBV25-15ND-A PBV25-15NF-A PBV27-30LA-A PBV27-30LD-A PBV27-30LF-A PBV27-30NA-A PBV27-30ND-A PBV27-30NF-A PBV33-15LA-A PBV33-15LD-A PBV33-15LF-A PBV33-15NA-A PBV33-15ND-A PBV33-15NF-A PBV36-15LA-A PBV36-15LD-A PBV36-15LF-A PBV36-15NA-A PBV36-15ND-A PBV36-15NF-A PDD04-05-A PDD05-05-A PDD06-05-A PDD08-10-A PDD10-10-A PDD12-10-A PDD14-10-A PDD14-15-A PDD20-15-A PDD25-15-A PDD33-15-A PVM04-05-A PVM05-05-A PVM06-05-A PVM08-10-A PVM10-10-A PVM12-10-A PVM14-10-A PVM14-15-A PVM16-10-A PVM16-15-A PVM20-15-A PVM22-15-A PVM25-15-A PVM27-30-A PVM33-15-A PVM36-15-A PKS08-10-A PKS10-10-A PKS12-10-A PKS14-10-A PKS14-15-A PKS20-15-A PKS25-15-A PKS33-15-A ABV-M10-1-A ABV-M12-1-A ABV-M14-1.5-A ABV-M14-1-A ABV-M20-1.5-A ABV-M25-1.5-A ABV-M27-3-A ABV-M33-1.5-A ABV-M45-1.5-A ABV-M6-0.5-A ABV-M8-1-A PKP08-10-A PKP10-10-A PKP12-10-A PKP14-10-A PKP14-15-A PKP20-15-A PKP25-15-A PKP33-15-A TPC-M12-A TPC-M16-A TPC-M20-A TPC-M3-A TPC-M4-A TPC-M5-A TPC-M5-R TPC-M6-A TPC-M6-R TPC-M8-A TPC-M8-R

ショックアブソーバとは

ショックアブソーバとは、動いている装置やワークのストロークエンドでの衝撃緩和を目的とした部品です。
ショックアブソーバの主な種類としては、ゴムダンパー、スプリング、空圧式(ガス封入式)ショックアブソーバ、油圧式ショックアブソーバがあります。
この中で最もはね返りが小さいアブソーバは、オイルが微小な孔(オリフィス)を通過する際の抵抗力を利用した油圧式ショックアブソーバです。はね返りが小さいことにより、油圧式ショックアブソーバは、装置やワークの停止までに要する時間を短縮し、タクトタイム短縮(生産性向上)を実現することができます。

NBKのパワーストップについて

NBKの高性能ショックアブソーバ「パワーストップ」は、装置の「ランニングコスト低減・生産性向上・装置の小型化に貢献」できる「長寿命・なめらかな衝撃吸収・コンパクト」を特長とする油圧式ショックアブソーバです。
パワーストップは、独自のオリフィス構造(スパイラルグルーブ)を備えたピストンや、高強度のシリンダ部品(ハイプレッシャチューブ)を採用し、なめらかで安全・確実なエネルギ吸収と速度制御を実現しています。
その他、詳細な内部構造とその効果についてはこちらをご覧ください。

高性能ショックアブソーバ・高性能エラストマストッパはZIMMER GROUP GmbHの商品であり、鍋屋バイテック会社は日本における本商品の総代理店です。
>>ZIMMER GROUP GmbHについて
