NBK

  • リニアガイド用ストッパ

リニアガイド用ストッパ - ベース固定 - スティール製 - ウレタンつきストッパボルトつき

Stoppers for Linear Guides, Base Mounting, Steel, with Stopper Bolt with Urethane Pad

NLSDN-U

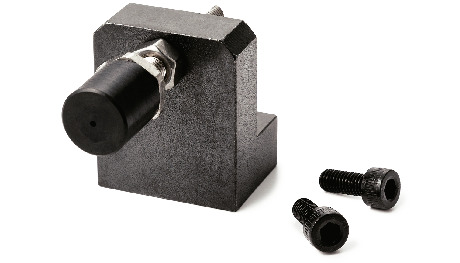

NLSDN-Uリニアガイド用ストッパ - ベース固定 - スティール製 - ウレタンつきストッパボルトつき

形状図

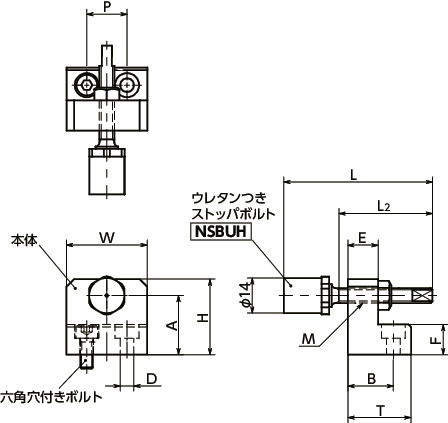

NLSDN-Uリニアガイド用ストッパ - ベース固定 - スティール製 - ウレタンつきストッパボルトつき寸法図

＊：　取りつけ面からテーブル上面までの距離をもとにA寸法を確認し、選定してください。

寸法・CAD・価格

絞り込み

A
すべて
23.5
31.5
35.5
27.5
37.5
32.5
40.5
43.5
49.5
55.5
M(細目)
ねじの呼び
すべて
M6
M8

単位 : mm

品番 W H A B E F P T M(細目)
ねじの呼び		 ピッチ D L L2 六角穴付きボルト 質量
(g)		 価格(円) 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NLSDN-01-U 32 30 23.5 18 12 12 16 25 M6 0.75 5.5 58 43 M5×12 143.5 4,610 5,071 CAD カート 実働1日目出荷
NLSDN-02-U 32 38 31.5 18 12 12 16 25 M6 0.75 5.5 58 43 M5×12 167.4 4,610 5,071 CAD カート 実働1日目出荷
NLSDN-03-U 32 43 35.5 18 12 12 16 25 M6 0.75 5.5 58 43 M5×12 181.8 4,720 5,192 CAD カート 実働1日目出荷
NLSDN-04-U 32 35 27.5 18 12 12 16 25 M8 1.0 5.5 68 53 M5×12 167.5 4,740 5,214 CAD カート 実働1日目出荷
NLSDN-05-U 32 43 35.5 18 12 12 16 25 M8 1.0 5.5 68 53 M5×12 191.3 4,850 5,335 CAD カート 実働1日目出荷
NLSDN-06-U 32 45 37.5 18 12 12 16 25 M8 1.0 5.5 68 53 M5×12 198.4 4,850 5,335 CAD カート 実働1日目出荷
NLSDN-07-U 32 40 32.5 23 12 12 18 32 M8 1.0 6.6 68 53 M6×12 202.8 4,850 5,335 CAD カート 実働1日目出荷
NLSDN-08-U 32 50 40.5 23 12 12 18 32 M8 1.0 6.6 68 53 M6×12 233.8 5,070 5,577 CAD カート 実働1日目出荷
NLSDN-09-U 32 50 43.5 23 12 12 18 32 M8 1.0 6.6 68 53 M6×12 233.5 5,070 5,577 CAD カート 実働1日目出荷
NLSDN-10-U 38 57 49.5 28 16 16 20 38 M8 1.0 9 68 53 M8×16 395 5,740 6,314 CAD カート 実働1日目出荷
NLSDN-11-U 45 63 55.5 31 16 16 25 45 M8 1.0 9 68 53 M8×16 537.6 6,520 7,172 CAD カート 実働1日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

NLSDN-U
本体 SS400
四三酸化鉄皮膜（黒）
六角穴付きボルト SCM435
四三酸化鉄皮膜（黒）
ウレタンつきストッパボルト
NSBUH		 ウレタン
NSBUH-U		 ウレタン（黒）
硬度ショアA90
ストッパボルト S45C
無電解ニッケルメッキ
ロックナット SUS304

特長

  • ウレタンつきストッパボルトNSBUHを組み込んだリニアガイド用ストッパ。
  • ウレタンが金属同士の衝撃音を緩和します。
  • ストッパボルトはねじ込み量の微調整が容易な細目ねじタイプ。
  • 対応レールサイズは15mm・20mm・25mm・30mm・35mm。
  • 全商品に取りつけ用の六角穴付きボルトが付属しています。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

用途

金属同士の衝撃音を緩和
テーブルの位置調整
テーブルの抜け止めや落下防止
緊急停止時のストッパ

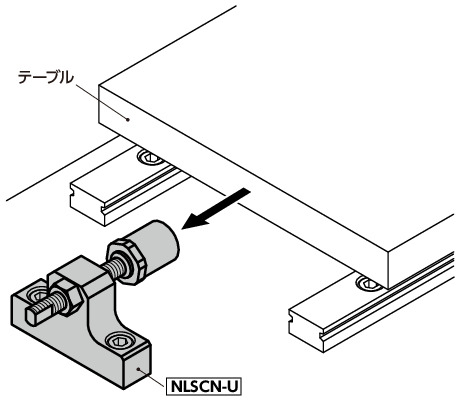

使用例

NLSCN-Uを使用した例

NLSDN-Uリニアガイド用ストッパ - ベース固定 - スティール製 - ウレタンつきストッパボルトつき

ロックナットは力を受ける反対側で使用してください。


関連商品

交換用のウレタンつきストッパボルトNSBUHがあります。
NSBUH

NLSDN-Uリニアガイド用ストッパ - ベース固定 - スティール製 - ウレタンつきストッパボルトつき

交換用のウレタンNSBUH-Uがあります。
NSBUH-U

NLSDN-Uリニアガイド用ストッパ - ベース固定 - スティール製 - ウレタンつきストッパボルトつき


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
