NBK

  • リニアガイド用ストッパ

リニアガイド用ストッパ - レール取りつけ - スティール製

Stoppers for Linear Guides, Rail Mounting, Steel

NLSK

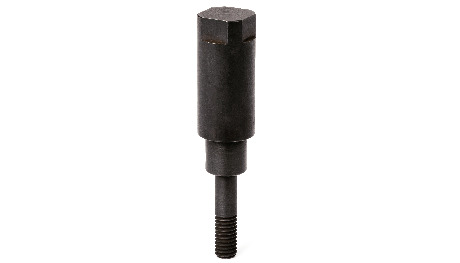

NLSKリニアガイド用ストッパ - レール取りつけ - スティール製

形状図

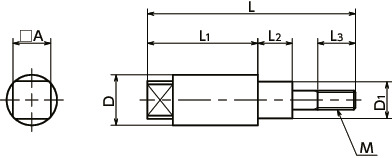

NLSKリニアガイド用ストッパ - レール取りつけ - スティール製寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8

単位 : mm

品番 L L1 L2 L3 A M(並目)
ねじの呼び		 ピッチ D D1 質量
(g)		 価格(円) 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NLSK-01 33 17.5 5.5 6 6 M3 0.5 8 5.8 9.6 890 979 CAD カート 実働1日目出荷
NLSK-02 41 22.5 5.5 6 6 M3 0.5 8 5.8 11.5 890 979 CAD カート 実働1日目出荷
NLSK-03 45 22 6.3 8 8 M4 0.7 10 7.3 17.9 1,120 1,232 CAD カート 実働1日目出荷
NLSK-04 48 25 6.3 8 8 M4 0.7 10 7.3 19.6 1,120 1,232 CAD カート 実働1日目出荷
NLSK-05 41 21 9 9 10 M5 0.8 12 9.3 25 1,120 1,232 CAD カート 実働1日目出荷
NLSK-06 50 24 9.5 10 10 M5 0.8 12 9.3 29.3 1,120 1,232 CAD カート 実働1日目出荷
NLSK-07 49 23 10 11 13 M6 1 15 10.8 42.5 1,330 1,463 CAD カート 実働1日目出荷
NLSK-08 57 28 10 11 13 M6 1 15 10.8 50 1,330 1,463 CAD カート 実働1日目出荷
NLSK-09 60 27 10 11 13 M6 1 15 10.8 49.2 1,460 1,606 CAD カート 実働1日目出荷
NLSK-10 66 32 10 11 13 M6 1 15 10.8 56.4 1,460 1,606 CAD カート 実働1日目出荷
NLSK-11 70 30 13 14 17 M8 1.25 19 13.8 91.4 1,460 1,606 CAD カート 実働1日目出荷
NLSK-12 75 33 13 14 17 M8 1.25 19 13.8 98.6 1,460 1,606 CAD カート 実働1日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

NLSK
本体 S45C
イソナイト（旧タフトライド）

特長

  • ガイドレールに直接取りつけができるリニアガイド用ストッパ。取りつけ穴の加工が不要です。
  • ガイドレールの固定も可能です。
  • 対応レールサイズは15mm・20mm・25mm・30mm・35mm。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

用途

テーブルの抜け止めや落下防止
緊急停止時のストッパ
ガイドレールの固定

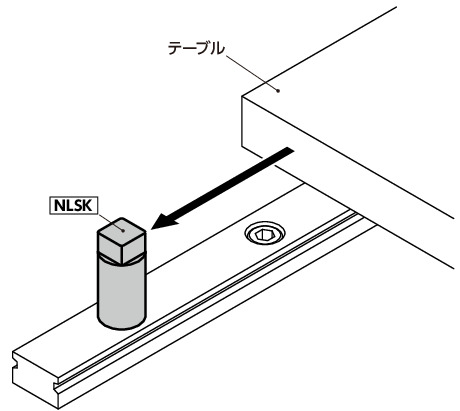

使用例

NLSKリニアガイド用ストッパ - レール取りつけ - スティール製
