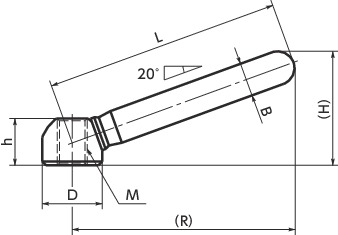

LNN-80-M10の形状図
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | H | h | B | D | R | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNN-80-M10 | M10 | 1.5 | 80 | 37 | 15 | 12 | 20 | 76 | 74 | 820 | 902 | CAD | カート | 在庫品 |
LNN-80-M10の材質・仕上げ
| LNN | |
|---|---|
| 本体 | S15C 三価クロメート処理 |

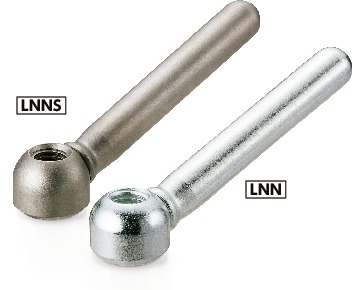

LNN-80-M10の特長
- 材質は3種類。
LNN----スティール製
LNNS----ステンレス製（SUS304）
LNNS-A4----ステンレス製（SUS316L）
