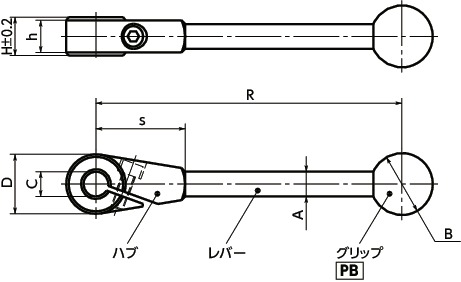

LSH-28-C14の形状図
単位 : mm
| 品番 | C | R | h | A | B | D | H | s | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSH-28-C14 | 14 | 151 | 15 | 12 | 30 | 28 | 17.5 | 41 | 250 | 5,430 | 5,973 | CAD | カート | 非在庫品 |

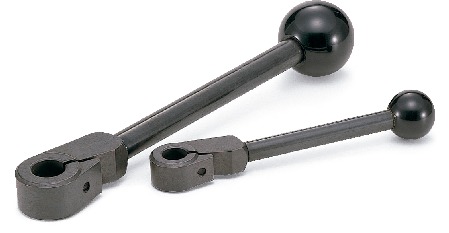

LSH-28-C14の特長
- ねじを締めつけるだけで簡単にシャフトに固定できます。
- シャフトに対するレバーの位置を自由に変更できます。
- 推奨シャフト公差はh11です。
- キーで締結すればより大きいトルクが得られます。
