材質・仕上げ

特長

• 偏心カムを利用した締結用のレバー。横方向への締めつけが無段階に調整できます。
• あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
• スパナで操作するタイプ。
• 相手部材に前面から六角穴付きボルトで取りつけます。六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。
• つば付きスペーサが横方向からの荷重を受け、六角穴付きボルトの破損を防止します。
• オールステンレス製。

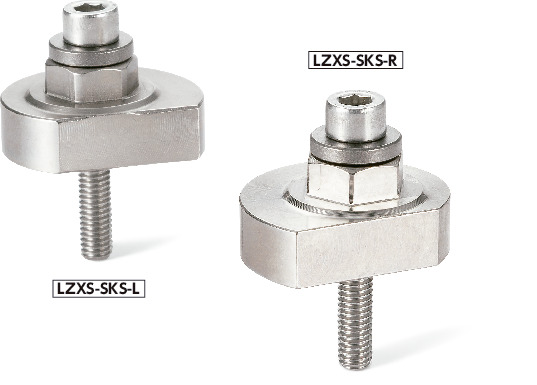

• 商品記号により、回転方向が選択できます。
  LZXS-SKS-R----右回転
  LZXS-SKS-L----左回転

1分でわかる！ラッチレバーとカムレバーの使い方

使用上の注意

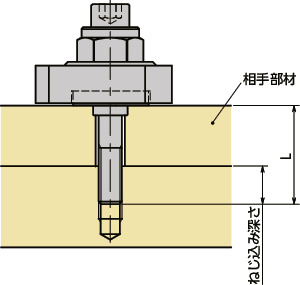

• 取りつけの際は相手部材の材質や必要な強度に合わせて、十分なねじ込み深さを確保してください。
• つば付きスペーサの座面が相手部材の取りつけ面と接するように、ザグリを設計してください。

構造

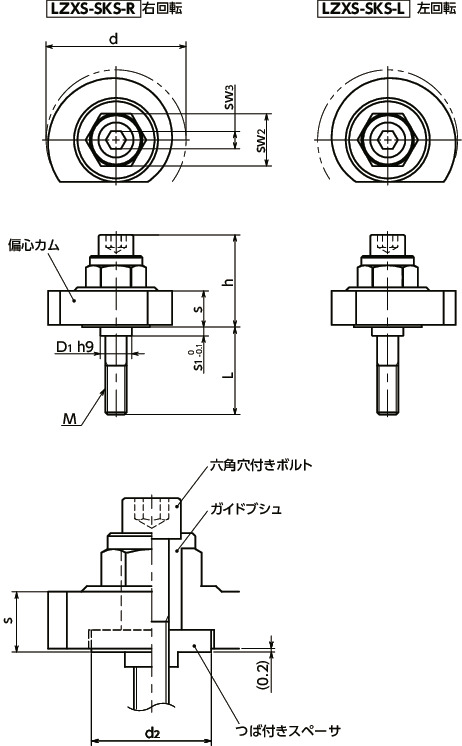

• カムレバーは、偏心カム・つば付きスペーサ・ガイドブシュ・六角穴付きボルトで構成されています。
• 取りつけは前面から六角穴付きボルトで行います。
• 六角穴付きボルトを締めつけたあとでも、つば付きスペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。
• 偏心カムの上部に六角部を設けています。スパナなどを利用して偏心カムを回転させることができます。

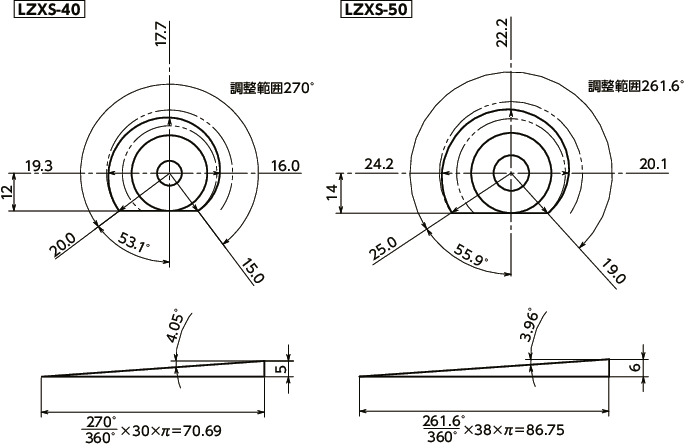

• 調整範囲
