材質・仕上げ

特長

• スパイラルラッチを利用した締結用のレバー。下方向への締めつけが無段階に調整できます。
• あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
• 水平レバータイプ。上部スペースに制限がある場合に適しています。
• 相手部材をはさみ込むようにして、背面から六角穴付きボルトで取りつけます。固定用ブシュの内部にねじ穴加工済み。相手部材に取りつけ用のねじ穴がない場合でも使用できます。
• 六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。
• スパイラルラッチは焼入れ済み。耐摩耗性にすぐれています。

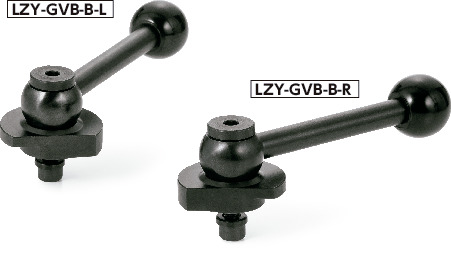

• 商品記号により、回転方向が選択できます。
  LZY-GVB-B-R----右回転
  LZY-GVB-B-L----左回転

1分でわかる！ラッチレバーとカムレバーの使い方

使用上の注意

構造

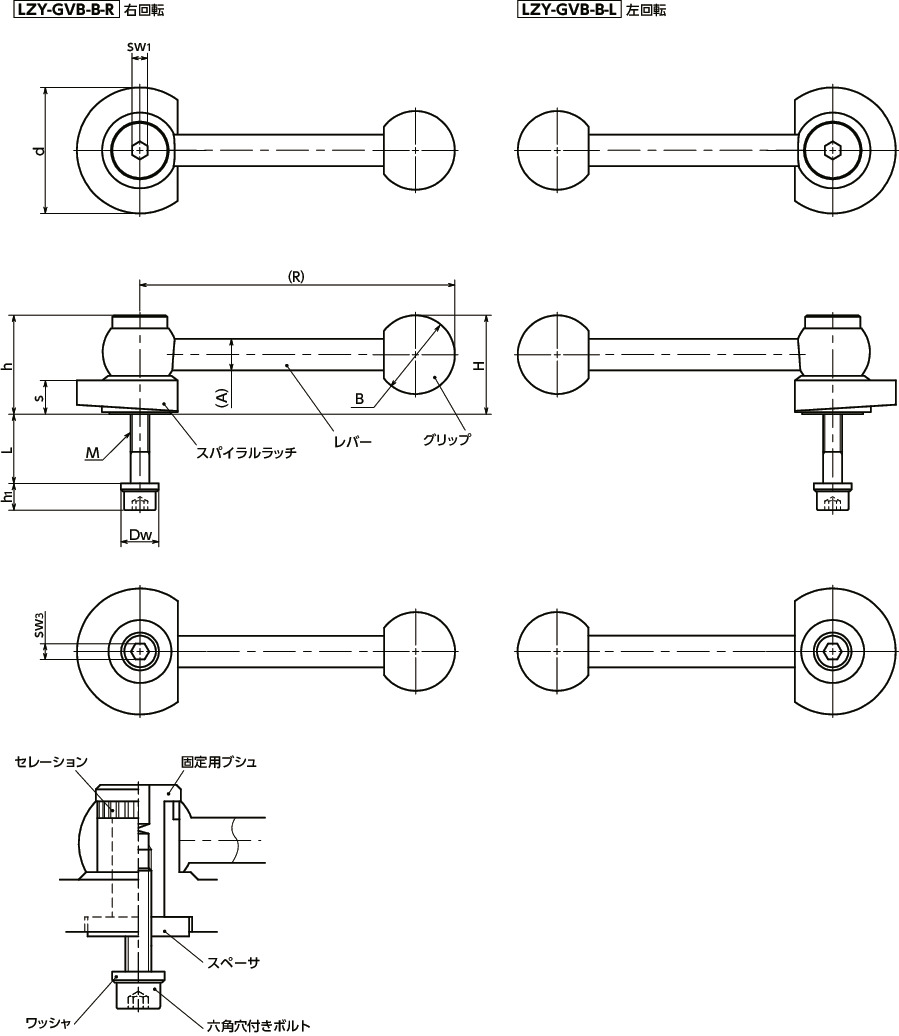

• ラッチレバーは、スパイラルラッチ・スペーサ・固定用ブシュ・六角穴付きボルト・ワッシャ・レバーで構成されています。
• 取りつけは、背面から六角穴付きボルトで相手部材をはさみ込むように行います。
• スパイラルラッチの勾配が小さい（2.93°）ため、締めつけ後のゆるみを抑えられます。
• 六角穴付きボルトを締めつけたあとでも、スペーサにより、スパイラルラッチと取りつけ面との間にクリアランスが確保されて、スパイラルラッチはスムーズに回転します。
• スパイラルラッチとレバーは、セレーションによりかみ合っており、スパイラルラッチに対するレバーの位置を組みつけの際に設定できます。

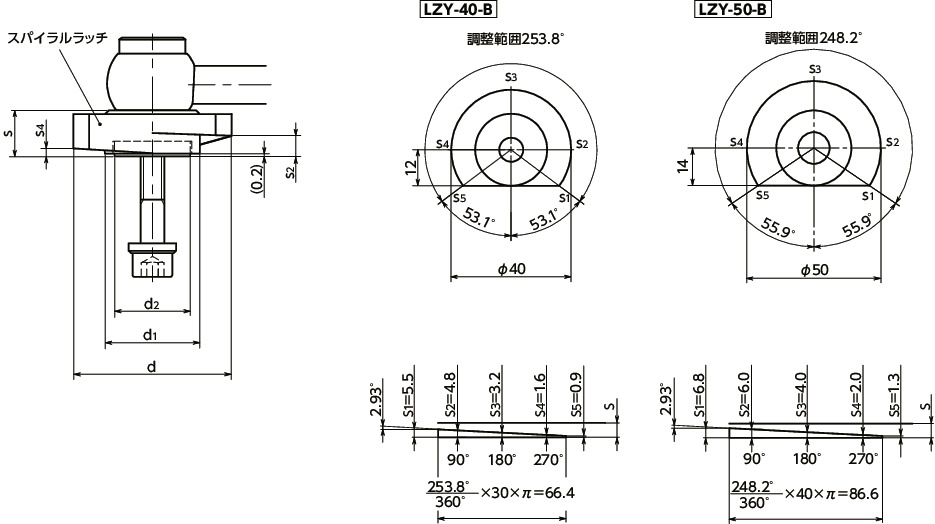

• 調整範囲
