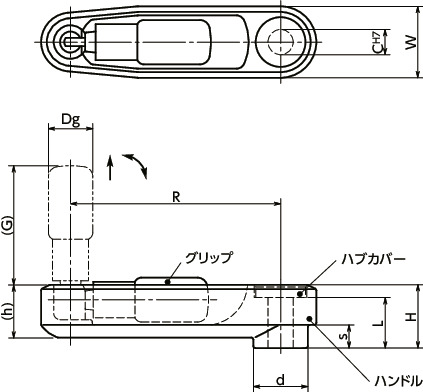

形状図
寸法・CAD・価格
単位 : mm
| 品番 | R | C | W | H | Dg | s | h | d | L | G | 質量 (g) |
カラー | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 追加工品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAFS-80-C10-BK | 80 | 10 | 29 | 25.5 | 16 | 8 | 21.5 | 23 | 19.5 | 43 | 131 | BK | 11,800 | 12,980 | CAD | カート | カート | 実働10日目出荷 |
| HAFS-80-C10-SG | 80 | 10 | 29 | 25.5 | 16 | 8 | 21.5 | 23 | 19.5 | 43 | 131 | SG | 11,800 | 12,980 | CAD | カート | カート | 実働10日目出荷 |
材質・仕上げ
| HAFS-C | |
|---|---|
| リトラクタブル回転グリップGDRS | ナイロン6（つや消し黒） |
| ハンドル | AC4B 静電塗装（各色） |
| ハブカバー | ナイロン6（ライトグレー） |
追加工
加工記号を選択の上、加工内容を入力してください。
ご希望の軸穴がない場合は「コンタクトセンター」へお問い合わせください。
詳細は「ハンドル追加工サービス」をご参照ください。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 本体価格(円) | 追加工価格(円) | 合計価格(円・税別) | 購入数 | ご購入 |
|---|---|---|---|---|
| カート |
加工タイプ が入力されていません
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
加工記号の選択
| 軸穴(寸法許容差H8) ＋ 押しねじ穴2カ所 |
|---|
| 軸穴(寸法許容差H8) ＋ 新JISキー溝 ＋ 押しねじ穴1カ所 |
|---|
| 角穴(寸法許容差H11) ＋ 押しねじ穴1カ所 または 押しねじ穴なし |
|---|
| 押しねじ穴1カ所 |
|---|
| めねじ(貫通) |
|---|
ご希望の軸穴がない場合は「コンタクトセンター」へお問い合わせください。
詳細は「ハンドル追加工サービス」をご参照ください。
特長

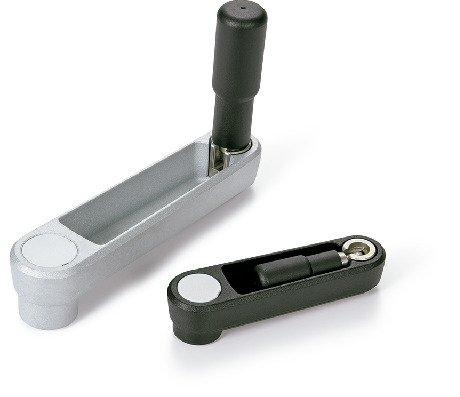

- 引き上げてから倒すリトラクタブル回転グリップGDRSつきの丸シャフト用クランクハンドル。
- 倒したグリップは、ハンドル本体のポケットに収納されます。
- ハブカバーは簡単に着脱できます。
- カラーバリエーションは2色。品番の末尾記号により選択できます。
| 末尾記号 | 色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
