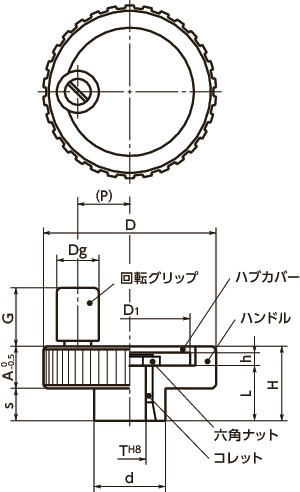

HCS-62-T10-Dの形状図
単位 : mm
| 品番 | D | T | D1 | H | s | h | d | L | Dg | G | A | P | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCS-62-T10-D | 62 | 10 | 47 | 23 | 10 | 3.8 | 25 | 17 | 14 | 21 | 13 | 20.5 | 100 | 6,110 | 6,721 | CAD | カート | 実働15日目出荷 |
HCS-62-T10-Dの材質・仕上げ
| HCS-T-D | |
|---|---|
| ハンドル | アルミニウム合金 アルマイト処理（黒） |
| ハブカバー | ナイロン6（ライトグレー） |
| 回転グリップ | ナイロン6（つや消し黒） |
| コレット・六角ナット | 黄銅 |
追加工
加工記号を選択の上、加工内容を入力してください。
ご希望の軸穴がない場合は「コンタクトセンター」へお問い合わせください。
詳細は「ハンドル追加工サービス」をご参照ください。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 本体価格(円) | 追加工価格(円) | 合計価格(円・税別) | 購入数 | ご購入 |
|---|---|---|---|---|
| カート |
加工タイプ が入力されていません
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
加工記号の選択
| 軸穴(寸法許容差H8) ＋ 押しねじ穴2カ所 |
|---|
| 軸穴(寸法許容差H8) ＋ 新JISキー溝 ＋ 押しねじ穴1カ所 |
|---|
| 角穴(寸法許容差H11) ＋ 押しねじ穴1カ所 または 押しねじ穴なし |
|---|
| 押しねじ穴1カ所 |
|---|
| めねじ(貫通) |
|---|
ご希望の軸穴がない場合は「コンタクトセンター」へお問い合わせください。
詳細は「ハンドル追加工サービス」をご参照ください。

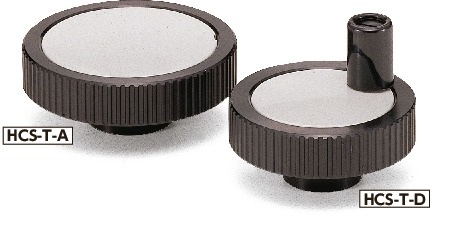

HCS-62-T10-Dの特長
- ライトグレーのプラスティック製ハブカバーがシャフト端面をかくし、ハンドルを美しく装飾します。
- ハブカバーは簡単に着脱できます。

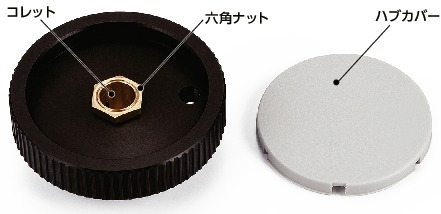

- コレットにシャフトを挿入し、付属の六角ナットを締めつけることで、楔効果によりシャフトを固定します。軸穴追加工が不要で、固定の際にシャフトを傷つけません。
