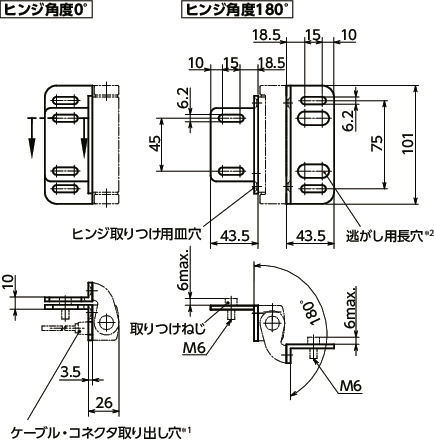

HNER-101の形状図
＊1： HNSW-＊＊-101-CHNSW-＊＊-101-CK-＊を使用する場合の取り出し穴です。
＊2： ヒンジ角度が0°のとき、取りつけねじがプレートに干渉しないための逃がし穴です。
ヒンジをHNERに固定するための皿ねじが4本付属しています。
HNER-101の材質・仕上げ
| HNER | |
|---|---|
| 本体 | 亜鉛ダイカスト 粉体塗装（シルバーメタリック） |
HNER-101の特長

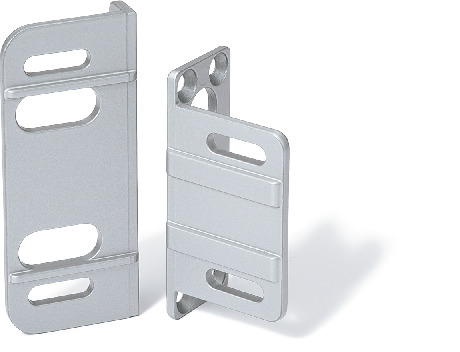

- 安全スイッチヒンジHNSWとメタルヒンジHNSW-Nをドアの側面から取りつけたい場合に使用する亜鉛ダイカスト製のプレートです。
- 取りつけが容易です。
- ドアを閉めたときにHNERの取りつけねじがドアとドア枠の間に隠れるため、いたずら防止になります。
- 本体の長穴より、アルミフレームなどへ取りつけが可能です。
- ヒンジをHNERに固定するための皿ねじが4本付属しています。
- 取りつけ用のねじ（M6）は付属していません。別途ご用意ください。
取りつけ例
