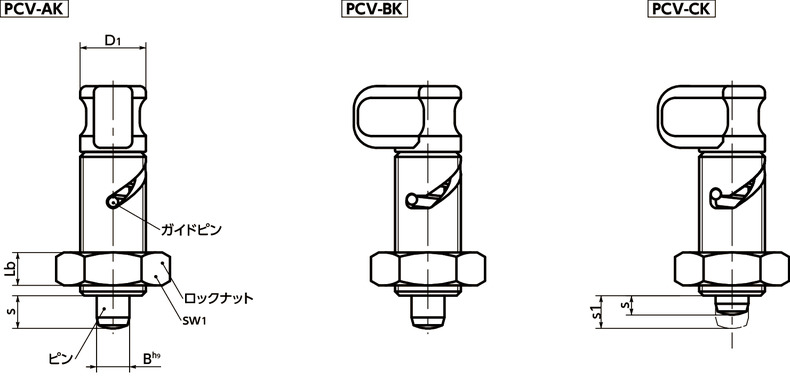

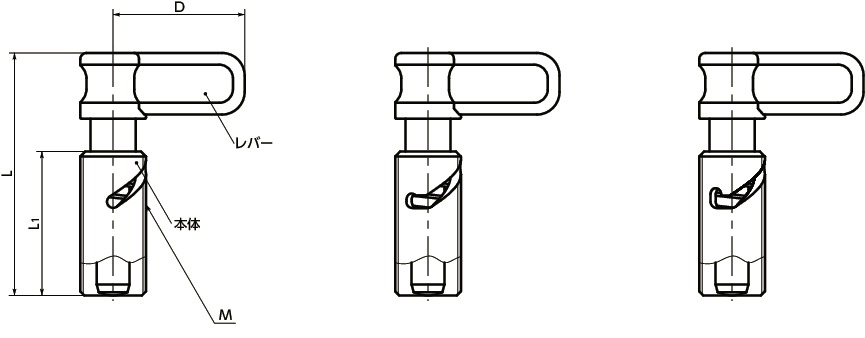

PCV-6-Aの形状図
単位 : mm
PCV-6-Aの材質・仕上げ
| PCV-A/PCV-B/PCV-C | PCV-AK/PCV-BK/PCV-CK | |
|---|---|---|
| レバー | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 三価クロメート処理 |
SUM22L 三価クロメート処理 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
| ロックナット | S45C 三価クロメート処理 |

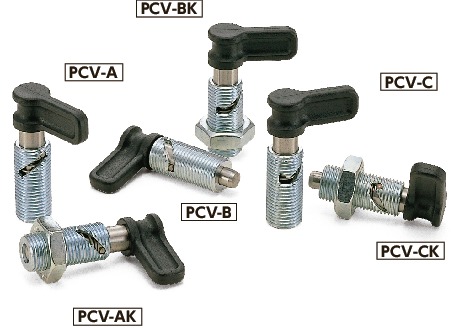

PCV-6-Aの特長
- 通常はピンが本体に内蔵されているインデックスプランジャ。レバーを回してピンの出入りを操作します。
-
3種類の操作タイプを標準化。

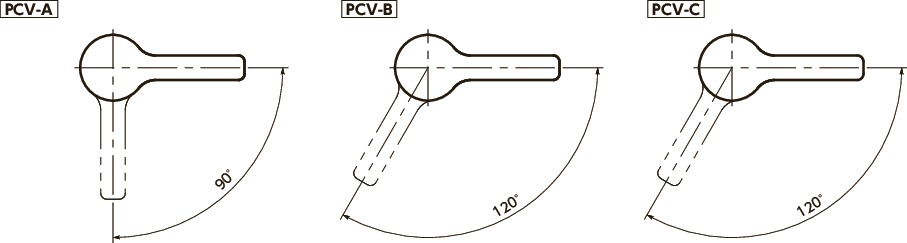

PCV-APCV-AK----標準タイプ
レバーを90°回すと、ピンが飛び出します。レバーを離すと、内蔵スプリングの力で元の位置にもどります。
PCV-BPCV-BK----保持機構つき
レバーを120°回すと、ピンが飛び出します。120°位置でレバーを離してもピンは戻りません。
レバーを少し反対側に回すと、内蔵スプリングの力でピンは元の位置に戻ります。
PCV-CPCV-CK----ロック機構つき
レバーを120°回すと、ピンが飛び出し、ガイドピンが本体の溝にはまりロックします。
ロックの解除はレバーをわずかに押しながら反対側に回します。レバーを少し回すと、内蔵スプリングの力でピンは元の位置に戻ります。
- 品番の末尾記号により、操作タイプ・ロックナットの有無が選択できます。
| 末尾記号 | 操作タイプ | ロックナット |
|---|---|---|
| A | 標準タイプ | なし |
| AK | 標準タイプ | あり |
| B | 保持機構つき | なし |
| BK | 保持機構つき | あり |
| C | ロック機構つき | なし |
| CK | ロック機構つき | あり |
