インデックスプランジャ

インデックスプランジャとは

ノブを操作することでピンの出し入れを行い、ワークの位置決め・固定を容易にすばやく行うことができる機械要素部品です。
ノブを引っ張って操作するタイプに加え、レバータイプ、ボタンタイプ、プッシュタイプなど、世界トップクラスのラインアップです。
NBKはお客さまのニーズに合わせたインデックスプランジャをご提案します。 使い方も掲載しています！詳しく見る


写真インデックスプランジャ - 空気圧タイプインデックスプランジャ - 省スペースタイプインデックスプランジャ - 省スペースタイプインデックスプランジャ - 省スペースタイプインデックスプランジャ - 省スペースタイプ
品名インデックスプランジャ - 空気圧タイプインデックスプランジャ - 省スペースタイプインデックスプランジャ - 省スペースタイプインデックスプランジャ - 省スペースタイプインデックスプランジャ - 省スペースタイプ
品番POPSPGXPGXSPGYPGYS
特長空気圧省スペース省スペース省スペース省スペース
価格（税別）19,600円～1,430円～1,760円～1,500円～2,060円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼びM12 ～ M20M6 ～ M16M6 ～ M16M6 ～ M16M6 ～ M16
ロック機構なしなしなしありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番POPS-10-12-AK POPS-10-12-AK-0.4-S-SN POPS-10-12-DK POPS-10-12-DK-0.4-S-SN POPS-10-12-EK POPS-10-12-EK-0.4-S-SN POPS-12-15-AK POPS-12-15-AK-0.4-S-SN POPS-12-15-DK POPS-12-15-DK-0.4-S-SN POPS-12-15-EK POPS-12-15-EK-0.4-S-SN POPS-6-9-AK POPS-6-9-AK-0.4-S-SN POPS-6-9-DK POPS-6-9-DK-0.4-S-SN POPS-6-9-EK POPS-6-9-EK-0.4-S-SN POPS-8-12-AK POPS-8-12-AK-0.4-S-SN POPS-8-12-DK POPS-8-12-DK-0.4-S-SN POPS-8-12-EK POPS-8-12-EK-0.4-S-SN PGX-10-25-M16-A PGX-10-25-M16-AK PGX-4-9.5-M6-A PGX-4-9.5-M6-AK PGX-5-12-M8-A PGX-5-12-M8-AK PGX-6-14-M10-A PGX-6-14-M10-AK PGX-8-19-M12-A PGX-8-19-M12-AK PGXS-10-25-M16-A PGXS-10-25-M16-AK PGXS-4-9.5-M6-A PGXS-4-9.5-M6-AK PGXS-5-12-M8-A PGXS-5-12-M8-AK PGXS-6-14-M10-A PGXS-6-14-M10-AK PGXS-8-19-M12-A PGXS-8-19-M12-AK PGY-10-25-M16-A PGY-10-25-M16-AK PGY-4-9.5-M6-A PGY-4-9.5-M6-AK PGY-5-12-M8-A PGY-5-12-M8-AK PGY-6-14-M10-A PGY-6-14-M10-AK PGY-8-19-M12-A PGY-8-19-M12-AK PGYS-10-25-M16-A PGYS-10-25-M16-AK PGYS-4-9.5-M6-A PGYS-4-9.5-M6-AK PGYS-5-12-M8-A PGYS-5-12-M8-AK PGYS-6-14-M10-A PGYS-6-14-M10-AK PGYS-8-19-M12-A PGYS-8-19-M12-AK
写真インデックスプランジャ - センサつきインデックスプランジャ - センサつきインデックスプランジャ - ハイジェニックデザインインデックスプランジャ - ロック機構つき - ハイジェニックデザインインデックスプランジャ - ハイジェニックデザイン - 薄板用
品名インデックスプランジャ - センサつきインデックスプランジャ - センサつきインデックスプランジャ - ハイジェニックデザインインデックスプランジャ - ロック機構つき - ハイジェニックデザインインデックスプランジャ - ハイジェニックデザイン - 薄板用
品番PLXS-SNPLYS-SNPHDXS-FHPHDYS-FHPHDXS-VH
特長センサつきセンサつきハイジェニックデザイン
取りつけ面シール		ハイジェニックデザイン
取りつけ面シール		ハイジェニックデザイン
全面シール
価格（税別）22,700円～24,200円～19,300円～22,300円～25,400円～
本体材質ステンレスステンレスステンレスステンレスステンレス
ねじの呼びM8 ～ M24M8 ～ M24M12 ～ M16M12 ～ M16-
ロック機構なしありなしありなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PLXS-10-12-0.5-S-AK-SN PLXS-12-15-0.5-S-AK-SN PLXS-16-20-0.5-S-AK-SN PLXS-4-6-0.5-S-AK-SN PLXS-5-8-0.5-S-AK-SN PLXS-6-9-0.5-S-AK-SN PLXS-8-12-0.5-S-AK-SN PLYS-10-12-0.5-S-AK-SN PLYS-12-15-0.5-S-AK-SN PLYS-16-20-0.5-S-AK-SN PLYS-4-6-0.5-S-AK-SN PLYS-5-8-0.5-S-AK-SN PLYS-6-9-0.5-S-AK-SN PLYS-8-12-0.5-S-AK-SN PHDXS-6-6-FH PHDXS-8-8-FH PHDYS-6-6-FH PHDYS-8-8-FH PHDXS-6-6-VH PHDXS-8-8-VH

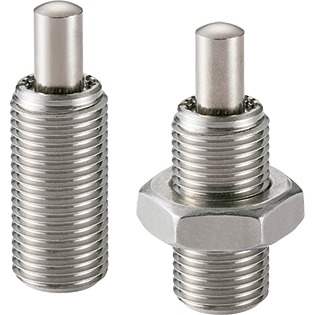

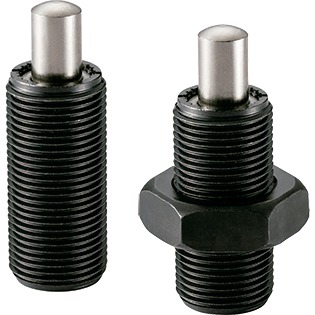

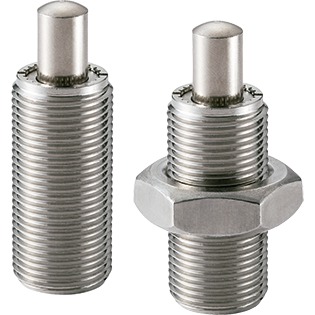

写真インデックスプランジャ - ロック機構つき - ハイジェニックデザイン - 薄板用インデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプ
品名インデックスプランジャ - ロック機構つき - ハイジェニックデザイン - 薄板用インデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプ
品番PHDYS-VHPRXPRXSPRX-FPRXS-F
特長ハイジェニックデザイン
全面シール		プッシュタイププッシュタイププッシュタイププッシュタイプ
価格（税別）28,600円～2,790円～4,030円～4,040円～5,300円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼び-M10 ～ M20M10 ～ M20M10 ～ M20M10 ～ M20
ロック機構ありなしなしなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PHDYS-6-6-VH PHDYS-8-8-VH PRX-10-11-A PRX-10-11-AK PRX-5-6-A PRX-5-6-AK PRX-6-7-A PRX-6-7-AK PRX-8-9-A PRX-8-9-AK PRXS-10-11-A PRXS-10-11-AK PRXS-5-6-A PRXS-5-6-AK PRXS-6-7-A PRXS-6-7-AK PRXS-8-9-A PRXS-8-9-AK PRX-10-11-F-A PRX-10-11-F-AK PRX-5-6-F-A PRX-5-6-F-AK PRX-6-7-F-A PRX-6-7-F-AK PRX-8-9-F-A PRX-8-9-F-AK PRXS-10-11-F-A PRXS-10-11-F-AK PRXS-5-6-F-A PRXS-5-6-F-AK PRXS-6-7-F-A PRXS-6-7-F-AK PRXS-8-9-F-A PRXS-8-9-F-AK
写真インデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ
品名インデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ - プッシュタイプインデックスプランジャ
品番PRX-DPRXS-DPRX-F-DPRXS-F-DPLAX
特長プッシュタイププッシュタイププッシュタイププッシュタイプピン先端の追加工可
価格（税別）2,060円～3,430円～3,310円～4,690円～3,020円～
本体材質スティールステンレススティールステンレススティール
ねじの呼びM10 ～ M20M10 ～ M20M10 ～ M20M10 ～ M20M12 ～ M20
ロック機構なしなしなしなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PRX-10-11-D PRX-10-11-DK PRX-5-6-D PRX-5-6-DK PRX-6-7-D PRX-6-7-DK PRX-8-9-D PRX-8-9-DK PRXS-10-11-D PRXS-10-11-DK PRXS-5-6-D PRXS-5-6-DK PRXS-6-7-D PRXS-6-7-DK PRXS-8-9-D PRXS-8-9-DK PRX-10-11-F-D PRX-10-11-F-DK PRX-5-6-F-D PRX-5-6-F-DK PRX-6-7-F-D PRX-6-7-F-DK PRX-8-9-F-D PRX-8-9-F-DK PRXS-10-11-F-D PRXS-10-11-F-DK PRXS-5-6-F-D PRXS-5-6-F-DK PRXS-6-7-F-D PRXS-6-7-F-DK PRXS-8-9-F-D PRXS-8-9-F-DK PLAX-10-12-A PLAX-10-12-AK PLAX-12-15-A PLAX-12-15-AK PLAX-7-6-A PLAX-7-6-AK PLAX-7-9-A PLAX-7-9-AK PLAX-8-12-A PLAX-8-12-AK PLAX-8-8-A PLAX-8-8-AK
写真インデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャ
品名インデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャ
品番PLAXSPLAYPLAYSPLXPLXS
特長ピン先端の追加工可ピン先端の追加工可ピン先端の追加工可2種類のストローク
ワイドバリエーション		2種類のストローク
ワイドバリエーション
価格（税別）4,470円～3,490円～5,180円～1,200円～1,870円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼びM12 ～ M20M12 ～ M20M12 ～ M20M8 ～ M24M8 ～ M24
ロック機構なしありありなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PLAXS-10-12-A PLAXS-10-12-AK PLAXS-12-15-A PLAXS-12-15-AK PLAXS-7-6-A PLAXS-7-6-AK PLAXS-7-9-A PLAXS-7-9-AK PLAXS-8-12-A PLAXS-8-12-AK PLAXS-8-8-A PLAXS-8-8-AK PLAY-10-12-A PLAY-10-12-AK PLAY-12-15-A PLAY-12-15-AK PLAY-7-6-A PLAY-7-6-AK PLAY-7-9-A PLAY-7-9-AK PLAY-8-12-A PLAY-8-12-AK PLAY-8-8-A PLAY-8-8-AK PLAYS-10-12-A PLAYS-10-12-AK PLAYS-12-15-A PLAYS-12-15-AK PLAYS-7-6-A PLAYS-7-6-AK PLAYS-7-9-A PLAYS-7-9-AK PLAYS-8-12-A PLAYS-8-12-AK PLAYS-8-8-A PLAYS-8-8-AK PLX-10-12-A PLX-10-12-AK PLX-10-12-AK-RD PLX-10-12-A-RD PLX-12-15-A PLX-12-15-AK PLX-12-15-AK-RD PLX-12-15-A-RD PLX-16-20-A PLX-16-20-AK PLX-16-20-AK-RD PLX-16-20-A-RD PLX-4-4-A PLX-4-4-AK PLX-4-4-AK-RD PLX-4-4-A-RD PLX-4-6-A PLX-4-6-AK PLX-4-6-AK-RD PLX-4-6-A-RD PLX-5-5-A PLX-5-5-AK PLX-5-5-AK-RD PLX-5-5-A-RD PLX-5-8-A PLX-5-8-AK PLX-5-8-AK-RD PLX-5-8-A-RD PLX-6-6-A PLX-6-6-AK PLX-6-6-AK-RD PLX-6-6-A-RD PLX-6-9-A PLX-6-9-AK PLX-6-9-AK-RD PLX-6-9-A-RD PLX-8-12-A PLX-8-12-AK PLX-8-12-AK-RD PLX-8-12-A-RD PLX-8-8-A PLX-8-8-AK PLX-8-8-AK-RD PLX-8-8-A-RD PLXS-10-12-A PLXS-10-12-AK PLXS-10-12-AK-RD PLXS-10-12-A-RD PLXS-12-15-A PLXS-12-15-AK PLXS-12-15-AK-RD PLXS-12-15-A-RD PLXS-16-20-A PLXS-16-20-AK PLXS-16-20-AK-RD PLXS-16-20-A-RD PLXS-4-4-A PLXS-4-4-AK PLXS-4-4-AK-RD PLXS-4-4-A-RD PLXS-4-6-A PLXS-4-6-AK PLXS-4-6-AK-RD PLXS-4-6-A-RD PLXS-5-5-A PLXS-5-5-AK PLXS-5-5-AK-RD PLXS-5-5-A-RD PLXS-5-8-A PLXS-5-8-AK PLXS-5-8-AK-RD PLXS-5-8-A-RD PLXS-6-6-A PLXS-6-6-AK PLXS-6-6-AK-RD PLXS-6-6-A-RD PLXS-6-9-A PLXS-6-9-AK PLXS-6-9-AK-RD PLXS-6-9-A-RD PLXS-8-12-A PLXS-8-12-AK PLXS-8-12-AK-RD PLXS-8-12-A-RD PLXS-8-8-A PLXS-8-8-AK PLXS-8-8-AK-RD PLXS-8-8-A-RD
写真インデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャ - ロック機構つき
品名インデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャ - ロック機構つき
品番PLXS-A4PLXS-S-A4PLYPLYSPLYS-A4
特長2種類のストローク
ワイドバリエーション		2種類のストローク
ワイドバリエーション		2種類のストローク
ワイドバリエーション		2種類のストローク
ワイドバリエーション		2種類のストローク
ワイドバリエーション
価格（税別）4,490円～6,610円～1,320円～2,080円～4,860円～
本体材質ステンレスステンレススティールステンレスステンレス
ねじの呼びM8 ～ M20M8 ～ M20M8 ～ M24M8 ～ M24M8 ～ M20
ロック機構なしなしありありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PLXS-10-12-A-A4 PLXS-10-12-AK-A4 PLXS-12-15-A-A4 PLXS-12-15-AK-A4 PLXS-4-4-A-A4 PLXS-4-4-AK-A4 PLXS-4-6-A-A4 PLXS-4-6-AK-A4 PLXS-5-5-A-A4 PLXS-5-5-AK-A4 PLXS-5-8-A-A4 PLXS-5-8-AK-A4 PLXS-6-6-A-A4 PLXS-6-6-AK-A4 PLXS-6-9-A-A4 PLXS-6-9-AK-A4 PLXS-8-12-A-A4 PLXS-8-12-AK-A4 PLXS-8-8-A-A4 PLXS-8-8-AK-A4 PLXS-10-12-S-A4 PLXS-10-12-SK-A4 PLXS-12-15-S-A4 PLXS-12-15-SK-A4 PLXS-4-4-S-A4 PLXS-4-4-SK-A4 PLXS-4-6-S-A4 PLXS-4-6-SK-A4 PLXS-5-5-S-A4 PLXS-5-5-SK-A4 PLXS-5-8-S-A4 PLXS-5-8-SK-A4 PLXS-6-6-S-A4 PLXS-6-6-SK-A4 PLXS-6-9-S-A4 PLXS-6-9-SK-A4 PLXS-8-12-S-A4 PLXS-8-12-SK-A4 PLXS-8-8-S-A4 PLXS-8-8-SK-A4 PLY-10-12-A PLY-10-12-AK PLY-10-12-AK-RD PLY-10-12-A-RD PLY-12-15-A PLY-12-15-AK PLY-12-15-AK-RD PLY-12-15-A-RD PLY-16-20-A PLY-16-20-AK PLY-16-20-AK-RD PLY-16-20-A-RD PLY-4-4-A PLY-4-4-AK PLY-4-4-AK-RD PLY-4-4-A-RD PLY-4-6-A PLY-4-6-AK PLY-4-6-AK-RD PLY-4-6-A-RD PLY-5-5-A PLY-5-5-AK PLY-5-5-AK-RD PLY-5-5-A-RD PLY-5-8-A PLY-5-8-AK PLY-5-8-AK-RD PLY-5-8-A-RD PLY-6-6-A PLY-6-6-AK PLY-6-6-AK-RD PLY-6-6-A-RD PLY-6-9-A PLY-6-9-AK PLY-6-9-AK-RD PLY-6-9-A-RD PLY-8-12-A PLY-8-12-AK PLY-8-12-AK-RD PLY-8-12-A-RD PLY-8-8-A PLY-8-8-AK PLY-8-8-AK-RD PLY-8-8-A-RD PLYS-10-12-A PLYS-10-12-AK PLYS-10-12-AK-RD PLYS-10-12-A-RD PLYS-12-15-A PLYS-12-15-AK PLYS-12-15-AK-RD PLYS-12-15-A-RD PLYS-16-20-A PLYS-16-20-AK PLYS-16-20-AK-RD PLYS-16-20-A-RD PLYS-4-4-A PLYS-4-4-AK PLYS-4-4-AK-RD PLYS-4-4-A-RD PLYS-4-6-A PLYS-4-6-AK PLYS-4-6-AK-RD PLYS-4-6-A-RD PLYS-5-5-A PLYS-5-5-AK PLYS-5-5-AK-RD PLYS-5-5-A-RD PLYS-5-8-A PLYS-5-8-AK PLYS-5-8-AK-RD PLYS-5-8-A-RD PLYS-6-6-A PLYS-6-6-AK PLYS-6-6-AK-RD PLYS-6-6-A-RD PLYS-6-9-A PLYS-6-9-AK PLYS-6-9-AK-RD PLYS-6-9-A-RD PLYS-8-12-A PLYS-8-12-AK PLYS-8-12-AK-RD PLYS-8-12-A-RD PLYS-8-8-A PLYS-8-8-AK PLYS-8-8-AK-RD PLYS-8-8-A-RD PLYS-10-12-A-A4 PLYS-10-12-AK-A4 PLYS-12-15-A-A4 PLYS-12-15-AK-A4 PLYS-4-4-A-A4 PLYS-4-4-AK-A4 PLYS-4-6-A-A4 PLYS-4-6-AK-A4 PLYS-5-5-A-A4 PLYS-5-5-AK-A4 PLYS-5-8-A-A4 PLYS-5-8-AK-A4 PLYS-6-6-A-A4 PLYS-6-6-AK-A4 PLYS-6-9-A-A4 PLYS-6-9-AK-A4 PLYS-8-12-A-A4 PLYS-8-12-AK-A4 PLYS-8-8-A-A4 PLYS-8-8-AK-A4

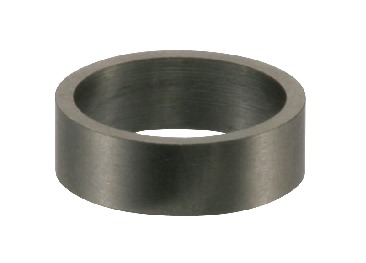

写真インデックスプランジャ - ロック機構つきインデックスプランジャインデックスプランジャインデックスプランジャ- リングタイプインデックスプランジャ- リングタイプ
品名インデックスプランジャ - ロック機構つきインデックスプランジャインデックスプランジャインデックスプランジャ- リングタイプインデックスプランジャ- リングタイプ
品番PLYS-S-A4PMXPMXSPMX-RPMXS-R
特長2種類のストローク
ワイドバリエーション		コストパフォーマンスコストパフォーマンスコストパフォーマンス
リングつき		コストパフォーマンス
リングつき
価格（税別）8,360円～1,000円～1,530円～1,100円～1,290円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼びM8 ～ M20M6 ～ M16M6 ～ M16M6 ～ M16M6 ～ M16
ロック機構ありなしなしなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PLYS-10-12-S-A4 PLYS-10-12-SK-A4 PLYS-12-15-S-A4 PLYS-12-15-SK-A4 PLYS-4-4-S-A4 PLYS-4-4-SK-A4 PLYS-4-6-S-A4 PLYS-4-6-SK-A4 PLYS-5-5-S-A4 PLYS-5-5-SK-A4 PLYS-5-8-S-A4 PLYS-5-8-SK-A4 PLYS-6-6-S-A4 PLYS-6-6-SK-A4 PLYS-6-9-S-A4 PLYS-6-9-SK-A4 PLYS-8-12-S-A4 PLYS-8-12-SK-A4 PLYS-8-8-S-A4 PLYS-8-8-SK-A4 PMX-10-M16-1.5-A PMX-10-M16-1.5-AK PMX-3-M6-0.75-A PMX-3-M6-0.75-AK PMX-3-M6-A PMX-3-M6-AK PMX-4-M6-A PMX-4-M6-AK PMX-4-M8-1-A PMX-4-M8-1-AK PMX-5-M10-1-A PMX-5-M10-1-AK PMX-5-M8-1-A PMX-5-M8-1-AK PMX-5-M8-A PMX-5-M8-AK PMX-6-M10-A PMX-6-M10-AK PMX-6-M12-1.5-A PMX-6-M12-1.5-AK PMX-8-M12-1.5-A PMX-8-M12-1.5-AK PMX-8-M12-A PMX-8-M12-AK PMX-8-M16-1.5-A PMX-8-M16-1.5-AK PMXS-10-M16-1.5-A PMXS-10-M16-1.5-AK PMXS-3-M6-0.75-A PMXS-3-M6-0.75-AK PMXS-3-M6-A PMXS-3-M6-AK PMXS-4-M6-A PMXS-4-M6-AK PMXS-4-M8-1-A PMXS-4-M8-1-AK PMXS-5-M10-1-A PMXS-5-M10-1-AK PMXS-5-M8-1-A PMXS-5-M8-1-AK PMXS-5-M8-A PMXS-5-M8-AK PMXS-6-M10-A PMXS-6-M10-AK PMXS-6-M12-1.5-A PMXS-6-M12-1.5-AK PMXS-8-M12-1.5-A PMXS-8-M12-1.5-AK PMXS-8-M12-A PMXS-8-M12-AK PMXS-8-M16-1.5-A PMXS-8-M16-1.5-AK PMX-10-M16-1.5-R PMX-10-M16-1.5-RK PMX-3-M6-0.75-R PMX-3-M6-0.75-RK PMX-3-M6-R PMX-3-M6-RK PMX-4-M6-R PMX-4-M6-RK PMX-4-M8-1-R PMX-4-M8-1-RK PMX-5-M10-1-R PMX-5-M10-1-RK PMX-5-M8-1-R PMX-5-M8-1-RK PMX-5-M8-R PMX-5-M8-RK PMX-6-M10-R PMX-6-M10-RK PMX-6-M12-1.5-R PMX-6-M12-1.5-RK PMX-8-M12-1.5-R PMX-8-M12-1.5-RK PMX-8-M12-R PMX-8-M12-RK PMX-8-M16-1.5-R PMX-8-M16-1.5-RK PMXS-10-M16-1.5-R PMXS-10-M16-1.5-RK PMXS-3-M6-0.75-R PMXS-3-M6-0.75-RK PMXS-3-M6-R PMXS-3-M6-RK PMXS-4-M6-R PMXS-4-M6-RK PMXS-4-M8-1-R PMXS-4-M8-1-RK PMXS-5-M10-1-R PMXS-5-M10-1-RK PMXS-5-M8-1-R PMXS-5-M8-1-RK PMXS-5-M8-R PMXS-5-M8-RK PMXS-6-M10-R PMXS-6-M10-RK PMXS-6-M12-1.5-R PMXS-6-M12-1.5-RK PMXS-8-M12-1.5-R PMXS-8-M12-1.5-RK PMXS-8-M12-R PMXS-8-M12-RK PMXS-8-M16-1.5-R PMXS-8-M16-1.5-RK
写真インデックスプランジャ - ロック機構つきインデックスプランジャ - ロック機構つきインデックスプランジャ - ロングノブタイプインデックスプランジャ - ロングノブタイプインデックスプランジャ - ロック機構つき - ロングノブタイプ
品名インデックスプランジャ - ロック機構つきインデックスプランジャ - ロック機構つきインデックスプランジャ - ロングノブタイプインデックスプランジャ - ロングノブタイプインデックスプランジャ - ロック機構つき - ロングノブタイプ
品番PMYPMYSPLLXPLLXSPLLY
特長コストパフォーマンスコストパフォーマンスロングノブタイプロングノブタイプロングノブタイプ
価格（税別）1,120円～1,510円～1,560円～2,250円～1,700円～
本体材質スティールステンレススティールステンレススティール
ねじの呼びM6 ～ M16M6 ～ M16M8 ～ M20M8 ～ M20M8 ～ M20
ロック機構ありありなしなしあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PMY-10-M16-1.5-A PMY-10-M16-1.5-AK PMY-3-M6-0.75-A PMY-3-M6-0.75-AK PMY-3-M6-A PMY-3-M6-AK PMY-4-M6-A PMY-4-M6-AK PMY-4-M8-1-A PMY-4-M8-1-AK PMY-5-M10-1-A PMY-5-M10-1-AK PMY-5-M8-1-A PMY-5-M8-1-AK PMY-5-M8-A PMY-5-M8-AK PMY-6-M10-A PMY-6-M10-AK PMY-6-M12-1.5-A PMY-6-M12-1.5-AK PMY-8-M12-1.5-A PMY-8-M12-1.5-AK PMY-8-M12-A PMY-8-M12-AK PMY-8-M16-1.5-A PMY-8-M16-1.5-AK PMYS-10-M16-1.5-A PMYS-10-M16-1.5-AK PMYS-3-M6-0.75-A PMYS-3-M6-0.75-AK PMYS-3-M6-A PMYS-3-M6-AK PMYS-4-M6-A PMYS-4-M6-AK PMYS-4-M8-1-A PMYS-4-M8-1-AK PMYS-5-M10-1-A PMYS-5-M10-1-AK PMYS-5-M8-1-A PMYS-5-M8-1-AK PMYS-5-M8-A PMYS-5-M8-AK PMYS-6-M10-A PMYS-6-M10-AK PMYS-6-M12-1.5-A PMYS-6-M12-1.5-AK PMYS-8-M12-1.5-A PMYS-8-M12-1.5-AK PMYS-8-M12-A PMYS-8-M12-AK PMYS-8-M16-1.5-A PMYS-8-M16-1.5-AK PLLX-10-12-A PLLX-10-12-AK PLLX-12-15-A PLLX-12-15-AK PLLX-4-4-A PLLX-4-4-AK PLLX-4-6-A PLLX-4-6-AK PLLX-5-5-A PLLX-5-5-AK PLLX-5-8-A PLLX-5-8-AK PLLX-6-6-A PLLX-6-6-AK PLLX-6-9-A PLLX-6-9-AK PLLX-8-12-A PLLX-8-12-AK PLLX-8-8-A PLLX-8-8-AK PLLXS-10-12-A PLLXS-10-12-AK PLLXS-12-15-A PLLXS-12-15-AK PLLXS-4-4-A PLLXS-4-4-AK PLLXS-4-6-A PLLXS-4-6-AK PLLXS-5-5-A PLLXS-5-5-AK PLLXS-5-8-A PLLXS-5-8-AK PLLXS-6-6-A PLLXS-6-6-AK PLLXS-6-9-A PLLXS-6-9-AK PLLXS-8-12-A PLLXS-8-12-AK PLLXS-8-8-A PLLXS-8-8-AK PLLY-10-12-A PLLY-10-12-AK PLLY-12-15-A PLLY-12-15-AK PLLY-4-4-A PLLY-4-4-AK PLLY-4-6-A PLLY-4-6-AK PLLY-5-5-A PLLY-5-5-AK PLLY-5-8-A PLLY-5-8-AK PLLY-6-6-A PLLY-6-6-AK PLLY-6-9-A PLLY-6-9-AK PLLY-8-12-A PLLY-8-12-AK PLLY-8-8-A PLLY-8-8-AK
写真インデックスプランジャ - ロック機構つき - ロングノブタイプインデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャ - ロック機構つき
品名インデックスプランジャ - ロック機構つき - ロングノブタイプインデックスプランジャインデックスプランジャインデックスプランジャインデックスプランジャ - ロック機構つき
品番PLLYSPXXPXXSPXXS-SPXY
特長ロングノブタイプスタンダードスタンダードオールステンレス製スタンダード
価格（税別）2,450円～1,690円～2,600円～3,740円～2,370円～
本体材質ステンレススティールステンレスステンレススティール
ねじの呼びM8 ～ M20M10 ～ M20M10 ～ M20M10 ～ M20M10 ～ M20
ロック機構ありなしなしなしあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PLLYS-10-12-A PLLYS-10-12-AK PLLYS-12-15-A PLLYS-12-15-AK PLLYS-4-4-A PLLYS-4-4-AK PLLYS-4-6-A PLLYS-4-6-AK PLLYS-5-5-A PLLYS-5-5-AK PLLYS-5-8-A PLLYS-5-8-AK PLLYS-6-6-A PLLYS-6-6-AK PLLYS-6-9-A PLLYS-6-9-AK PLLYS-8-12-A PLLYS-8-12-AK PLLYS-8-8-A PLLYS-8-8-AK PXX-10-A PXX-10-AK PXX-5-A PXX-5-AK PXX-6-A PXX-6-AK PXX-8-A PXX-8-AK PXXS-10-A PXXS-10-AK PXXS-5-A PXXS-5-AK PXXS-6-A PXXS-6-AK PXXS-8-A PXXS-8-AK PXXS-10-S PXXS-10-SK PXXS-5-S PXXS-5-SK PXXS-6-S PXXS-6-SK PXXS-8-S PXXS-8-SK PXY-10-A PXY-10-AK PXY-5-A PXY-5-AK PXY-6-A PXY-6-AK PXY-8-A PXY-8-AK
写真インデックスプランジャ - ロック機構つきインデックスプランジャ - ロック機構つきインデックスプランジャ - 全ねじタイプインデックスプランジャ - 全ねじタイプインデックスプランジャ - 全ねじタイプ
品名インデックスプランジャ - ロック機構つきインデックスプランジャ - ロック機構つきインデックスプランジャ - 全ねじタイプインデックスプランジャ - 全ねじタイプインデックスプランジャ - 全ねじタイプ
品番PXYSPXYS-SPXZPXZSPXZS-S
特長スタンダードオールステンレス製全ねじタイプ全ねじタイプ全ねじタイプ
オールステンレス製
価格（税別）3,360円～5,980円～1,530円～2,490円～4,830円～
本体材質ステンレスステンレススティールステンレスステンレス
ねじの呼びM10 ～ M20M10 ～ M20M10 ～ M20M10 ～ M20M10 ～ M20
ロック機構ありありなしなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PXYS-10-A PXYS-10-AK PXYS-5-A PXYS-5-AK PXYS-6-A PXYS-6-AK PXYS-8-A PXYS-8-AK PXYS-10-S PXYS-10-SK PXYS-5-S PXYS-5-SK PXYS-6-S PXYS-6-SK PXYS-8-S PXYS-8-SK PXZ-10-A PXZ-10-AK PXZ-5-A PXZ-5-AK PXZ-6-A PXZ-6-AK PXZ-8-A PXZ-8-AK PXZS-10-A PXZS-10-AK PXZS-5-A PXZS-5-AK PXZS-6-A PXZS-6-AK PXZS-8-A PXZS-8-AK PXZS-10-S PXZS-10-SK PXZS-5-S PXZS-5-SK PXZS-6-S PXZS-6-SK PXZS-8-S PXZS-8-SK
写真インデックスプランジャ - T字ノブタイプインデックスプランジャ - T字ノブタイプインデックスプランジャ - ロック機構つき - T字ノブタイプインデックスプランジャ - ロック機構つき - T字ノブタイプインデックスプランジャ - クランピングノブタイプ
品名インデックスプランジャ - T字ノブタイプインデックスプランジャ - T字ノブタイプインデックスプランジャ - ロック機構つき - T字ノブタイプインデックスプランジャ - ロック機構つき - T字ノブタイプインデックスプランジャ - クランピングノブタイプ
品番PTXPTXSPTYPTYSPNKX
特長T字ノブタイプT字ノブタイプT字ノブタイプT字ノブタイプノブの操作で位置決め後の固定が可能
価格（税別）1,580円～2,670円～1,930円～2,900円～1,740円～
本体材質スティールステンレススティールステンレススティール
ねじの呼びM12 ～ M20M12 ～ M20M12 ～ M20M12 ～ M20M10 ～ M16
ロック機構なしなしありありなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PTX-10-12-A PTX-10-12-AK PTX-12-15-A PTX-12-15-AK PTX-6-6-A PTX-6-6-AK PTX-6-9-A PTX-6-9-AK PTX-8-12-A PTX-8-12-AK PTX-8-8-A PTX-8-8-AK PTXS-10-12-A PTXS-10-12-AK PTXS-12-15-A PTXS-12-15-AK PTXS-6-6-A PTXS-6-6-AK PTXS-6-9-A PTXS-6-9-AK PTXS-8-12-A PTXS-8-12-AK PTXS-8-8-A PTXS-8-8-AK PTY-10-12-A PTY-10-12-AK PTY-12-15-A PTY-12-15-AK PTY-6-6-A PTY-6-6-AK PTY-6-9-A PTY-6-9-AK PTY-8-12-A PTY-8-12-AK PTY-8-8-A PTY-8-8-AK PTYS-10-12-A PTYS-10-12-AK PTYS-12-15-A PTYS-12-15-AK PTYS-6-6-A PTYS-6-6-AK PTYS-6-9-A PTYS-6-9-AK PTYS-8-12-A PTYS-8-12-AK PTYS-8-8-A PTYS-8-8-AK PNKX-5-34-M10-1 PNKX-6-42-M12-1.5 PNKX-6-53-M12-1.5 PNKX-8-53-M16-1.5
写真インデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプ
品名インデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプインデックスプランジャ - ノブなしタイプ
品番PLX-GPLXS-GPXX-GPXXS-GPXZ-G
特長2種類のストローク2種類のストロークスタンダードスタンダード全ねじタイプ
価格（税別）1,450円～2,110円～1,660円～2,230円～1,520円～
本体材質スティールステンレススティールステンレススティール
ねじの呼びM8 ～ M24M8 ～ M24M10 ～ M20M10 ～ M20M10 ～ M20
ロック機構なしなしなしなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PLX-10-12-G PLX-10-12-GK PLX-12-15-G PLX-12-15-GK PLX-16-20-G PLX-16-20-GK PLX-4-4-G PLX-4-4-GK PLX-4-6-G PLX-4-6-GK PLX-5-5-G PLX-5-5-GK PLX-5-8-G PLX-5-8-GK PLX-6-6-G PLX-6-6-GK PLX-6-9-G PLX-6-9-GK PLX-8-12-G PLX-8-12-GK PLX-8-8-G PLX-8-8-GK PLXS-10-12-G PLXS-10-12-GK PLXS-12-15-G PLXS-12-15-GK PLXS-16-20-G PLXS-16-20-GK PLXS-4-4-G PLXS-4-4-GK PLXS-4-6-G PLXS-4-6-GK PLXS-5-5-G PLXS-5-5-GK PLXS-5-8-G PLXS-5-8-GK PLXS-6-6-G PLXS-6-6-GK PLXS-6-9-G PLXS-6-9-GK PLXS-8-12-G PLXS-8-12-GK PLXS-8-8-G PLXS-8-8-GK PXX-10-G PXX-10-GK PXX-5-G PXX-5-GK PXX-6-G PXX-6-GK PXX-8-G PXX-8-GK PXXS-10-G PXXS-10-GK PXXS-5-G PXXS-5-GK PXXS-6-G PXXS-6-GK PXXS-8-G PXXS-8-GK PXZ-10-G PXZ-10-GK PXZ-5-G PXZ-5-GK PXZ-6-G PXZ-6-GK PXZ-8-G PXZ-8-GK
写真インデックスプランジャ - ノブなしタイプインデックスプランジャ - リングタイプインデックスプランジャ - リングタイプインデックスプランジャ - ロック機構つき - リングタイプインデックスプランジャ - ロック機構つき - リングタイプ
品名インデックスプランジャ - ノブなしタイプインデックスプランジャ - リングタイプインデックスプランジャ - リングタイプインデックスプランジャ - ロック機構つき - リングタイプインデックスプランジャ - ロック機構つき - リングタイプ
品番PXZS-GPLZXPLZXSPLZYPLZYS
特長全ねじタイプリングつきリングつきリングつきリングつき
価格（税別）2,540円～2,850円～3,090円～2,910円～3,240円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼びM10 ～ M20M10 ～ M16M10 ～ M16M10 ～ M16M10 ～ M16
ロック機構なしなしなしありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PXZS-10-G PXZS-10-GK PXZS-5-G PXZS-5-GK PXZS-6-G PXZS-6-GK PXZS-8-G PXZS-8-GK PLZX-10-9-M16-1.5-R PLZX-10-9-M16-1.5-RK PLZX-10-9-M16-R PLZX-10-9-M16-RK PLZX-5-5-M10-1-R PLZX-5-5-M10-1-RK PLZX-5-5-M10-R PLZX-5-5-M10-RK PLZX-6-6-M12-1.5-R PLZX-6-6-M12-1.5-RK PLZX-6-6-M12-R PLZX-6-6-M12-RK PLZX-8-9-M16-1.5-R PLZX-8-9-M16-1.5-RK PLZX-8-9-M16-R PLZX-8-9-M16-RK PLZXS-10-9-M16-1.5-R PLZXS-10-9-M16-1.5-RK PLZXS-10-9-M16-R PLZXS-10-9-M16-RK PLZXS-5-5-M10-1-R PLZXS-5-5-M10-1-RK PLZXS-5-5-M10-R PLZXS-5-5-M10-RK PLZXS-6-6-M12-1.5-R PLZXS-6-6-M12-1.5-RK PLZXS-6-6-M12-R PLZXS-6-6-M12-RK PLZXS-8-9-M16-1.5-R PLZXS-8-9-M16-1.5-RK PLZXS-8-9-M16-R PLZXS-8-9-M16-RK PLZY-10-9-M16-1.5-R PLZY-10-9-M16-1.5-RK PLZY-10-9-M16-R PLZY-10-9-M16-RK PLZY-5-5-M10-1-R PLZY-5-5-M10-1-RK PLZY-5-5-M10-R PLZY-5-5-M10-RK PLZY-6-6-M12-1.5-R PLZY-6-6-M12-1.5-RK PLZY-6-6-M12-R PLZY-6-6-M12-RK PLZY-8-9-M16-1.5-R PLZY-8-9-M16-1.5-RK PLZY-8-9-M16-R PLZY-8-9-M16-RK PLZYS-10-9-M16-1.5-R PLZYS-10-9-M16-1.5-RK PLZYS-10-9-M16-R PLZYS-10-9-M16-RK PLZYS-5-5-M10-1-R PLZYS-5-5-M10-1-RK PLZYS-5-5-M10-R PLZYS-5-5-M10-RK PLZYS-6-6-M12-1.5-R PLZYS-6-6-M12-1.5-RK PLZYS-6-6-M12-R PLZYS-6-6-M12-RK PLZYS-8-9-M16-1.5-R PLZYS-8-9-M16-1.5-RK PLZYS-8-9-M16-R PLZYS-8-9-M16-RK
写真インデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプ- オールステンレス製インデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプ
品名インデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプ- オールステンレス製インデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプ
品番PNHXPNHXSPNHXS-SPNHYPNHYS
特長コンパクトタイプ
ワイドバリエーション		コンパクトタイプ
ワイドバリエーション		コンパクトタイプ
オールステンレス製		コンパクトタイプ
ワイドバリエーション		コンパクトタイプ
ワイドバリエーション
価格（税別）1,210円～1,390円～3,550円～1,210円～1,390円～
本体材質スティールステンレスステンレススティールステンレス
ねじの呼びM8 ～ M16M8 ～ M16M8 ～ M16M8 ～ M16M8 ～ M16
ロック機構なしなしなしありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PNHX-10-10-M16-1.5-A PNHX-10-10-M16-1.5-AK PNHX-10-10-M16-A PNHX-10-10-M16-AK PNHX-4-5-M8-1-A PNHX-4-5-M8-1-AK PNHX-4-5-M8-A PNHX-4-5-M8-AK PNHX-5-6-M10-1-A PNHX-5-6-M10-1-AK PNHX-5-6-M10-A PNHX-5-6-M10-AK PNHX-6-6-M10-1-A PNHX-6-6-M10-1-AK PNHX-6-6-M10-A PNHX-6-6-M10-AK PNHX-6-7-M12-1.5-A PNHX-6-7-M12-1.5-AK PNHX-6-7-M12-A PNHX-6-7-M12-AK PNHX-7-7-M12-1.5-A PNHX-7-7-M12-1.5-AK PNHX-7-7-M12-A PNHX-7-7-M12-AK PNHX-8-10-M16-1.5-A PNHX-8-10-M16-1.5-AK PNHX-8-10-M16-A PNHX-8-10-M16-AK PNHXS-10-10-M16-1.5-A PNHXS-10-10-M16-1.5-AK PNHXS-10-10-M16-A PNHXS-10-10-M16-AK PNHXS-4-5-M8-1-A PNHXS-4-5-M8-1-AK PNHXS-4-5-M8-A PNHXS-4-5-M8-AK PNHXS-5-6-M10-1-A PNHXS-5-6-M10-1-AK PNHXS-5-6-M10-A PNHXS-5-6-M10-AK PNHXS-6-6-M10-1-A PNHXS-6-6-M10-1-AK PNHXS-6-6-M10-A PNHXS-6-6-M10-AK PNHXS-6-7-M12-1.5-A PNHXS-6-7-M12-1.5-AK PNHXS-6-7-M12-A PNHXS-6-7-M12-AK PNHXS-7-7-M12-1.5-A PNHXS-7-7-M12-1.5-AK PNHXS-7-7-M12-A PNHXS-7-7-M12-AK PNHXS-8-10-M16-1.5-A PNHXS-8-10-M16-1.5-AK PNHXS-8-10-M16-A PNHXS-8-10-M16-AK PNHXS-10-10-M16-1.5-S PNHXS-10-10-M16-1.5-SK PNHXS-10-10-M16-S PNHXS-10-10-M16-SK PNHXS-4-5-M8-1-S PNHXS-4-5-M8-1-SK PNHXS-4-5-M8-S PNHXS-4-5-M8-SK PNHXS-5-6-M10-1-S PNHXS-5-6-M10-1-SK PNHXS-5-6-M10-S PNHXS-5-6-M10-SK PNHXS-6-6-M10-1-S PNHXS-6-6-M10-1-SK PNHXS-6-6-M10-S PNHXS-6-6-M10-SK PNHXS-6-7-M12-1.5-S PNHXS-6-7-M12-1.5-SK PNHXS-6-7-M12-S PNHXS-6-7-M12-SK PNHXS-7-7-M12-1.5-S PNHXS-7-7-M12-1.5-SK PNHXS-7-7-M12-S PNHXS-7-7-M12-SK PNHXS-8-10-M16-1.5-S PNHXS-8-10-M16-1.5-SK PNHXS-8-10-M16-S PNHXS-8-10-M16-SK PNHY-10-10-M16-1.5-A PNHY-10-10-M16-1.5-AK PNHY-10-10-M16-A PNHY-10-10-M16-AK PNHY-4-5-M8-1-A PNHY-4-5-M8-1-AK PNHY-4-5-M8-A PNHY-4-5-M8-AK PNHY-5-6-M10-1-A PNHY-5-6-M10-1-AK PNHY-5-6-M10-A PNHY-5-6-M10-AK PNHY-6-6-M10-1-A PNHY-6-6-M10-1-AK PNHY-6-6-M10-A PNHY-6-6-M10-AK PNHY-6-7-M12-1.5-A PNHY-6-7-M12-1.5-AK PNHY-6-7-M12-A PNHY-6-7-M12-AK PNHY-7-7-M12-1.5-A PNHY-7-7-M12-1.5-AK PNHY-7-7-M12-A PNHY-7-7-M12-AK PNHY-8-10-M16-1.5-A PNHY-8-10-M16-1.5-AK PNHY-8-10-M16-A PNHY-8-10-M16-AK PNHYS-10-10-M16-1.5-A PNHYS-10-10-M16-1.5-AK PNHYS-10-10-M16-A PNHYS-10-10-M16-AK PNHYS-4-5-M8-1-A PNHYS-4-5-M8-1-AK PNHYS-4-5-M8-A PNHYS-4-5-M8-AK PNHYS-5-6-M10-1-A PNHYS-5-6-M10-1-AK PNHYS-5-6-M10-A PNHYS-5-6-M10-AK PNHYS-6-6-M10-1-A PNHYS-6-6-M10-1-AK PNHYS-6-6-M10-A PNHYS-6-6-M10-AK PNHYS-6-7-M12-1.5-A PNHYS-6-7-M12-1.5-AK PNHYS-6-7-M12-A PNHYS-6-7-M12-AK PNHYS-7-7-M12-1.5-A PNHYS-7-7-M12-1.5-AK PNHYS-7-7-M12-A PNHYS-7-7-M12-AK PNHYS-8-10-M16-1.5-A PNHYS-8-10-M16-1.5-AK PNHYS-8-10-M16-A PNHYS-8-10-M16-AK
写真インデックスプランジャ - ロック機構つき - コンパクトタイプ - オールステンレス製インデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプ
品名インデックスプランジャ - ロック機構つき - コンパクトタイプ - オールステンレス製インデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプ
品番PNHYS-SPIXPIXSPIYPIYS
特長コンパクトタイプ
オールステンレス製		コンパクトタイプ
レンチでの取りつけが容易		コンパクトタイプ
レンチでの取りつけが容易		コンパクトタイプ
レンチでの取りつけが容易		コンパクトタイプ
レンチでの取りつけが容易
価格（税別）3,550円～1,340円～1,550円～1,420円～1,640円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼びM8 ～ M16M8 ～ M10M8 ～ M10M8 ～ M10M8 ～ M10
ロック機構ありなしなしありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PNHYS-10-10-M16-1.5-S PNHYS-10-10-M16-1.5-SK PNHYS-10-10-M16-S PNHYS-10-10-M16-SK PNHYS-4-5-M8-1-S PNHYS-4-5-M8-1-SK PNHYS-4-5-M8-S PNHYS-4-5-M8-SK PNHYS-5-6-M10-1-S PNHYS-5-6-M10-1-SK PNHYS-5-6-M10-S PNHYS-5-6-M10-SK PNHYS-6-6-M10-1-S PNHYS-6-6-M10-1-SK PNHYS-6-6-M10-S PNHYS-6-6-M10-SK PNHYS-6-7-M12-1.5-S PNHYS-6-7-M12-1.5-SK PNHYS-6-7-M12-S PNHYS-6-7-M12-SK PNHYS-7-7-M12-1.5-S PNHYS-7-7-M12-1.5-SK PNHYS-7-7-M12-S PNHYS-7-7-M12-SK PNHYS-8-10-M16-1.5-S PNHYS-8-10-M16-1.5-SK PNHYS-8-10-M16-S PNHYS-8-10-M16-SK PIX-4-5-A PIX-4-5-A-RD PIX-5-5-A PIX-5-5-A-RD PIX-6-7-A PIX-6-7-A-RD PIX-7-7-A PIX-7-7-A-RD PIXS-4-5-A PIXS-4-5-A-RD PIXS-5-5-A PIXS-5-5-A-RD PIXS-6-7-A PIXS-6-7-A-RD PIXS-7-7-A PIXS-7-7-A-RD PIY-4-5-A PIY-4-5-A-RD PIY-5-5-A PIY-5-5-A-RD PIY-6-7-A PIY-6-7-A-RD PIY-7-7-A PIY-7-7-A-RD PIYS-4-5-A PIYS-4-5-A-RD PIYS-5-5-A PIYS-5-5-A-RD PIYS-6-7-A PIYS-6-7-A-RD PIYS-7-7-A PIYS-7-7-A-RD
写真インデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ショートタイプ
品名インデックスプランジャ - コンパクトタイプインデックスプランジャ - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ロック機構つき - コンパクトタイプインデックスプランジャ - ショートタイプ
品番PHXPHXSPHYPHYSPSX
特長コンパクトタイプコンパクトタイプコンパクトタイプコンパクトタイプショートタイプ
価格（税別）1,340円～1,550円～1,420円～1,640円～1,730円～
本体材質スティールステンレススティールステンレススティール
ねじの呼びM8 ～ M10M8 ～ M10M8 ～ M10M8 ～ M10M12 ～ M16
ロック機構なしなしありありなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PHX-4-5-A PHX-4-5-A-RD PHX-5-5-A PHX-5-5-A-RD PHX-6-7-A PHX-6-7-A-RD PHX-7-7-A PHX-7-7-A-RD PHXS-4-5-A PHXS-4-5-A-RD PHXS-5-5-A PHXS-5-5-A-RD PHXS-6-7-A PHXS-6-7-A-RD PHXS-7-7-A PHXS-7-7-A-RD PHY-4-5-A PHY-4-5-A-RD PHY-5-5-A PHY-5-5-A-RD PHY-6-7-A PHY-6-7-A-RD PHY-7-7-A PHY-7-7-A-RD PHYS-4-5-A PHYS-4-5-A-RD PHYS-5-5-A PHYS-5-5-A-RD PHYS-6-7-A PHYS-6-7-A-RD PHYS-7-7-A PHYS-7-7-A-RD PSX-6-A PSX-6-AK PSX-8-A PSX-8-AK
写真インデックスプランジャ - ショートタイプインデックスプランジャ - ロック機構つき - ショートタイプインデックスプランジャ - ロック機構つき - ショートタイプインデックスプランジャ - 薄板用インデックスプランジャ - ロック機構つき - 薄板用
品名インデックスプランジャ - ショートタイプインデックスプランジャ - ロック機構つき - ショートタイプインデックスプランジャ - ロック機構つき - ショートタイプインデックスプランジャ - 薄板用インデックスプランジャ - ロック機構つき - 薄板用
品番PSXSPSYPSYSPPXPPY
特長ショートタイプショートタイプショートタイププレート用
ショートピン		プレート用
ショートピン
価格（税別）3,070円～2,230円～4,910円～3,800円～4,110円～
本体材質ステンレススティールステンレススティールスティール
ねじの呼びM12 ～ M16M12 ～ M16M12 ～ M16M10 ～ M12M10 ～ M12
ロック機構なしありありなしあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PSXS-6-A PSXS-6-AK PSXS-8-A PSXS-8-AK PSY-6-A PSY-6-AK PSY-8-A PSY-8-AK PSYS-6-A PSYS-6-AK PSYS-8-A PSYS-8-AK PPX-6-A PPX-6H-A PPX-8-A PPX-8H-A PPY-6-A PPY-6H-A PPY-8-A PPY-8H-A
写真フランジつきインデックスプランジャ - コンパクトタイプフランジつきインデックスプランジャ - コンパクトタイプ - オールステンレス製フランジつきインデックスプランジャ - コンパクトタイプフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプ - オールステンレス製
品名フランジつきインデックスプランジャ - コンパクトタイプフランジつきインデックスプランジャ - コンパクトタイプ - オールステンレス製フランジつきインデックスプランジャ - コンパクトタイプフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプ - オールステンレス製
品番PFHXSPFHXS-SPFHXPFHYSPFHYS-S
特長コンパクトタイプ
フランジつき		コンパクトタイプ
フランジつき		コンパクトタイプ
フランジつき		コンパクトタイプ
フランジつき		コンパクトタイプ
フランジつき
価格（税別）3,360円～5,100円～1,280円～3,360円～5,100円～
本体材質ステンレスステンレス亜鉛ダイカストステンレスステンレス
ねじの呼び-----
ロック機構なしなしなしありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PFHXS-10-10 PFHXS-10-20 PFHXS-4-10 PFHXS-4-5 PFHXS-5-12 PFHXS-5-6 PFHXS-6-12 PFHXS-6-6 PFHXS-8-10 PFHXS-8-20 PFHXS-10-10-S PFHXS-10-20-S PFHXS-4-10-S PFHXS-4-5-S PFHXS-5-12-S PFHXS-5-6-S PFHXS-6-12-S PFHXS-6-6-S PFHXS-8-10-S PFHXS-8-20-S PFHX-10-10 PFHX-10-20 PFHX-4-10 PFHX-4-5 PFHX-5-12 PFHX-5-6 PFHX-6-12 PFHX-6-6 PFHX-8-10 PFHX-8-20 PFHYS-10-10 PFHYS-10-20 PFHYS-4-10 PFHYS-4-5 PFHYS-5-12 PFHYS-5-6 PFHYS-6-12 PFHYS-6-6 PFHYS-8-10 PFHYS-8-20 PFHYS-10-10-S PFHYS-10-20-S PFHYS-4-10-S PFHYS-4-5-S PFHYS-5-12-S PFHYS-5-6-S PFHYS-6-12-S PFHYS-6-6-S PFHYS-8-10-S PFHYS-8-20-S
写真フランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプフランジつきインデックスプランジャフランジつきインデックスプランジャ - ロック機構つきフランジつきインデックスプランジャ - コンパクトタイプフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプ
品名フランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプフランジつきインデックスプランジャフランジつきインデックスプランジャ - ロック機構つきフランジつきインデックスプランジャ - コンパクトタイプフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプ
品番PFHYPFXPFYPBHXPBHY
特長コンパクトタイプ
フランジつき		ショートピン
フランジつき		ショートピン
フランジつき		コンパクトタイプ
フランジつき		コンパクトタイプ
フランジつき
価格（税別）1,280円～1,880円～2,090円～1,890円～1,890円～
本体材質亜鉛ダイカスト亜鉛ダイカスト亜鉛ダイカスト亜鉛ダイカストスティール
ねじの呼び---M4 ～ M5M4 ～ M5
ロック機構ありなしありなしあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PFHY-10-10 PFHY-10-20 PFHY-4-10 PFHY-4-5 PFHY-5-12 PFHY-5-6 PFHY-6-12 PFHY-6-6 PFHY-8-10 PFHY-8-20 PFX-6-A PFX-6H-A PFX-8-A PFX-8H-A PFY-6-A PFY-6H-A PFY-8-A PFY-8H-A PBHX-10-10-47-B PBHX-10-10-47-T PBHX-5-6-35-B PBHX-5-6-35-T PBHX-6-6-35-B PBHX-6-6-35-T PBHX-8-10-47-B PBHX-8-10-47-T PBHY-10-10-47-B PBHY-10-10-47-T PBHY-5-6-35-B PBHY-5-6-35-T PBHY-6-6-35-B PBHY-6-6-35-T PBHY-8-10-47-B PBHY-8-10-47-T
写真フランジつきインデックスプランジャフランジつきインデックスプランジャフランジつきインデックスプランジャフランジつきインデックスプランジャ - リングタイプフランジつきインデックスプランジャ - ロック機構つき
品名フランジつきインデックスプランジャフランジつきインデックスプランジャフランジつきインデックスプランジャフランジつきインデックスプランジャ - リングタイプフランジつきインデックスプランジャ - ロック機構つき
品番PBXPBXSPBX-RPBXS-RPBY
特長フランジつきフランジつきフランジつき
リングつき		フランジつき
リングつき		フランジつき
価格（税別）1,500円～3,230円～1,410円～2,800円～1,500円～
本体材質亜鉛ダイカストステンレス亜鉛ダイカストステンレス亜鉛ダイカスト
ねじの呼び-----
ロック機構なしなしなしなしあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PBX-10-A PBX-4-A PBX-5-A PBX-6-A PBX-8-A PBXS-10-A PBXS-4-A PBXS-5-A PBXS-6-A PBXS-8-A PBX-10-R PBX-4-R PBX-5-R PBX-6-R PBX-8-R PBXS-10-R PBXS-4-R PBXS-5-R PBXS-6-R PBXS-8-R PBY-10-A PBY-4-A PBY-5-A PBY-6-A PBY-8-A
写真フランジつきインデックスプランジャ - ロック機構つきフランジつきインデックスプランジャ - 高精度テーパピンタイプフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプフランジつきインデックスプランジャ - 高精度タイプフランジつきインデックスプランジャ - ロック機構つき - 高精度タイプ
品名フランジつきインデックスプランジャ - ロック機構つきフランジつきインデックスプランジャ - 高精度テーパピンタイプフランジつきインデックスプランジャ - ロック機構つき - 高精度テーパピンタイプフランジつきインデックスプランジャ - 高精度タイプフランジつきインデックスプランジャ - ロック機構つき - 高精度タイプ
品番PBYSPPCXPPCYPPLXPPLY
特長フランジつきフランジつき
高精度タイプ
テーパピンタイプ		フランジつき
高精度タイプ
テーパピンタイプ		フランジつき
高精度タイプ		フランジつき
高精度タイプ
価格（税別）3,230円～7,960円～9,490円～6,050円～7,630円～
本体材質ステンレススティールスティールスティールスティール
ねじの呼び-----
ロック機構ありなしありなしあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PBYS-10-A PBYS-4-A PBYS-5-A PBYS-6-A PBYS-8-A PPCX-10-24 PPCX-10-32 PPCX-6-18 PPCX-6-24 PPCX-8-20 PPCX-8-26 PPCY-10-24 PPCY-10-32 PPCY-6-18 PPCY-6-24 PPCY-8-20 PPCY-8-26 PPLX-10-24 PPLX-10-32 PPLX-6-18 PPLX-6-24 PPLX-8-20 PPLX-8-26 PPLY-10-24 PPLY-10-32 PPLY-6-18 PPLY-6-24 PPLY-8-20 PPLY-8-26
写真フランジつきインデックスプランジャフランジつきインデックスプランジャ - ロック機構つきフランジつきインデックスプランジャ - ピン脱着タイプフランジつきインデックスプランジャ - ロック機構つき - ピン脱着タイプインデックスプランジャ - 操作ボタンつき - レストポジションタイプ
品名フランジつきインデックスプランジャフランジつきインデックスプランジャ - ロック機構つきフランジつきインデックスプランジャ - ピン脱着タイプフランジつきインデックスプランジャ - ロック機構つき - ピン脱着タイプインデックスプランジャ - 操作ボタンつき - レストポジションタイプ
品番PFLXPFLYPFAXPFAYPNXB
特長フランジつき
ピンはステンレス		フランジつき
ピンはステンレス		ピン先端の追加工可
フランジつき		ピン先端の追加工可
フランジつき		ボタン操作タイプ
価格（税別）2,500円～2,500円～3,660円～3,660円～4,280円～
本体材質亜鉛ダイカスト亜鉛ダイカスト亜鉛ダイカスト亜鉛ダイカストスティール
ねじの呼び--M3 ～ M4M3 ～ M4M12 ～ M16
ロック機構なしありなしありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PFLX-10-12 PFLX-6-6 PFLX-6-9 PFLX-8-12 PFLX-8-8 PFLY-10-12 PFLY-6-6 PFLY-6-9 PFLY-8-12 PFLY-8-8 PFAX-10-12 PFAX-7-6 PFAX-7-9 PFAX-8-12 PFAX-8-8 PFAY-10-12 PFAY-7-6 PFAY-7-9 PFAY-8-12 PFAY-8-8 PNXB-10-12-A PNXB-10-12-AK PNXB-6-6-A PNXB-6-6-AK PNXB-6-9-A PNXB-6-9-AK PNXB-8-12-A PNXB-8-12-AK PNXB-8-8-A PNXB-8-8-AK
写真インデックスプランジャ - 操作ボタンつき - レストポジションタイプインデックスプランジャ - 操作ボタンつきインデックスプランジャ - 操作ボタンつきインデックスプランジャ - ノック式ボタンタイプインデックスプランジャ - ノック式ボタンタイプ
品名インデックスプランジャ - 操作ボタンつき - レストポジションタイプインデックスプランジャ - 操作ボタンつきインデックスプランジャ - 操作ボタンつきインデックスプランジャ - ノック式ボタンタイプインデックスプランジャ - ノック式ボタンタイプ
品番PNXBSPXBPXBSPXPPXPS-A4
特長ボタン操作タイプボタン操作タイプボタン操作タイプノック式ボタンタイプノック式ボタンタイプ
価格（税別）5,560円～3,010円～5,060円～3,430円～10,600円～
本体材質ステンレススティールステンレススティールステンレス
ねじの呼びM12 ～ M16M12 ～ M16M12 ～ M16M12 ～ M16M12 ～ M16
ロック機構ありありありありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PNXBS-10-12-A PNXBS-10-12-AK PNXBS-6-6-AK PNXBS-6-9-A PNXBS-6-9-AK PNXBS-8-12-A PNXBS-8-12-AK PNXBS-8-8-A PNXBS-8-8-AK PNXBSS-6-6-A PXB-10-12-A PXB-10-12-AK PXB-6-6-A PXB-6-6-AK PXB-6-9-A PXB-6-9-AK PXB-8-12-A PXB-8-12-AK PXB-8-8-A PXB-8-8-AK PXBS-10-12-A PXBS-10-12-AK PXBS-6-6-A PXBS-6-6-AK PXBS-6-9-A PXBS-6-9-AK PXBS-8-12-A PXBS-8-12-AK PXBS-8-8-A PXBS-8-8-AK PXP-6-A PXP-6-AK PXP-8-A PXP-8-AK PXPS-6-A-A4 PXPS-6-AK-A4 PXPS-8-A-A4 PXPS-8-AK-A4
写真インデックスプランジャ - ノック式ボタンタイプインデックスプランジャ - 誤操作防止機構つきインデックスプランジャ - キーロックつきインデックスプランジャ - ロック機構つきインデックスプランジャ - ロック機構つき
品名インデックスプランジャ - ノック式ボタンタイプインデックスプランジャ - 誤操作防止機構つきインデックスプランジャ - キーロックつきインデックスプランジャ - ロック機構つきインデックスプランジャ - ロック機構つき
品番PXPS-S-A4PSKXPWKSPDXPCX
特長ノック式ボタンタイプ
オールステンレス製		安全機構つきキーロックつきガイドピン機構ガイドピン機構
常時ピン内蔵
価格（税別）13,200円～4,340円～9,130円～4,270円～4,230円～
本体材質ステンレススティールステンレススティールスティール
ねじの呼びM12 ～ M16M16M16 ～ M20M12 ～ M16M12 ～ M16
ロック機構ありありありありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PXPS-6-S-A4 PXPS-6-SK-A4 PXPS-8-S-A4 PXPS-8-SK-A4 PSKX-6-42-M16-1.5-AK PSKX-6-53-M16-1.5-AK PSKX-8-42-M16-1.5-AK PSKX-8-53-M16-1.5-AK PWKS-10-12-AK-SC PWKS-10-12-A-SC PWKS-10-12-EK-SC PWKS-10-12-E-SC PWKS-12-15-AK-SC PWKS-12-15-A-SC PWKS-12-15-EK-SC PWKS-12-15-E-SC PWKS-8-12-AK-SC PWKS-8-12-A-SC PWKS-8-12-EK-SC PWKS-8-12-E-SC PWKS-8-8-AK-SC PWKS-8-8-A-SC PWKS-8-8-EK-SC PWKS-8-8-E-SC PDX-6-A PDX-6-AK PDX-6-B PDX-6-BK PDX-8-A PDX-8-AK PDX-8-B PDX-8-BK PCX-6-A PCX-6-AK PCX-6-B PCX-6-BK PCX-8-A PCX-8-AK PCX-8-B PCX-8-BK
写真インデックスプランジャ - レバータイプインデックスプランジャ - レバータイプインデックスプランジャ - レバータイプ - 180° 回転制限インデックスプランジャ - レバータイプ - 180°回転制限 - レバーキャップつきインデックスプランジャ（ステンレス製） - レバータイプ - 180°回転制限
品名インデックスプランジャ - レバータイプインデックスプランジャ - レバータイプインデックスプランジャ - レバータイプ - 180° 回転制限インデックスプランジャ - レバータイプ - 180°回転制限 - レバーキャップつきインデックスプランジャ（ステンレス製） - レバータイプ - 180°回転制限
品番PDVPCVPSVX-APSVX-BPSVXS-A
特長レバータイプレバータイプ
常時ピン内蔵		レバータイプ
回転制限180°		レバータイプ
180°回転制限
レバーキャップつき		レバータイプ
180°回転制限
オールステンレス製
価格（税別）5,820円～5,830円～4,440円～4,680円～5,620円～
本体材質スティールスティールスティールスティールステンレス
ねじの呼びM16M16M10 ～ M20M12 ～ M20M10 ～ M20
ロック機構ありありなしなしなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PDV-10-A PDV-10-AK PDV-10-B PDV-10-BK PDV-10-C PDV-10-CK PDV-6-A PDV-6-AK PDV-6-B PDV-6-BK PDV-6-C PDV-6-CK PDV-8-A PDV-8-AK PDV-8-B PDV-8-BK PDV-8-C PDV-8-CK PCV-6-A PCV-6-AK PCV-6-B PCV-6-BK PCV-6-C PCV-6-CK PCV-8-A PCV-8-AK PCV-8-B PCV-8-BK PCV-8-C PCV-8-CK PSVX-10-M20-L-A PSVX-10-M20-L-AK PSVX-10-M20-R-A PSVX-10-M20-R-AK PSVX-5-M10-L-A PSVX-5-M10-L-AK PSVX-5-M10-R-A PSVX-5-M10-R-AK PSVX-6-M12-L-A PSVX-6-M12-L-AK PSVX-6-M12-R-A PSVX-6-M12-R-AK PSVX-8-M16-L-A PSVX-8-M16-L-AK PSVX-8-M16-R-A PSVX-8-M16-R-AK PSVX-10-M20-L-B PSVX-10-M20-L-BK PSVX-10-M20-R-B PSVX-10-M20-R-BK PSVX-6-M12-L-B PSVX-6-M12-L-BK PSVX-6-M12-R-B PSVX-6-M12-R-BK PSVX-8-M16-L-B PSVX-8-M16-L-BK PSVX-8-M16-R-B PSVX-8-M16-R-BK PSVXS-10-M20-L-A PSVXS-10-M20-L-AK PSVXS-10-M20-R-A PSVXS-10-M20-R-AK PSVXS-5-M10-L-A PSVXS-5-M10-L-AK PSVXS-5-M10-R-A PSVXS-5-M10-R-AK PSVXS-6-M12-L-A PSVXS-6-M12-L-AK PSVXS-6-M12-R-A PSVXS-6-M12-R-AK PSVXS-8-M16-L-A PSVXS-8-M16-L-AK PSVXS-8-M16-R-A PSVXS-8-M16-R-AK
写真インデックスプランジャ（ステンレス製） - レバータイプ - 180°回転制限 - レバーキャップつきインデックスプランジャ - レバータイプ - 180°回転制限 - ロック機構つきインデックスプランジャ - レバータイプ - 180°回転制限 - ロック機構つき - レバーキャップつきインデックスプランジャ（ステンレス製） - レバータイプ - 180°回転制限 - ロック機構つきインデックスプランジャ（ステンレス製） - レバータイプ - 180° 回転制限 - ロック機構つき - レバーキャップつき
品名インデックスプランジャ（ステンレス製） - レバータイプ - 180°回転制限 - レバーキャップつきインデックスプランジャ - レバータイプ - 180°回転制限 - ロック機構つきインデックスプランジャ - レバータイプ - 180°回転制限 - ロック機構つき - レバーキャップつきインデックスプランジャ（ステンレス製） - レバータイプ - 180°回転制限 - ロック機構つきインデックスプランジャ（ステンレス製） - レバータイプ - 180° 回転制限 - ロック機構つき - レバーキャップつき
品番PSVXS-BPSVY-APSVY-BPSVYS-APSVYS-B
特長レバータイプ
180°回転制限
レバーキャップつき		レバータイプ
180°回転制限
ロック機構つき		レバータイプ
可動範囲180°
ロック機構つき
レバーキャップつき		レバータイプ
180°回転制限
ロック機構つき
オールステンレス製		レバータイプ
180°回転制限
ロック機構つき
レバーキャップつき
価格（税別）6,330円～4,440円～4,680円～5,620円～6,330円～
本体材質ステンレススティールスティールステンレスステンレス
ねじの呼びM12 ～ M20M10 ～ M20M12 ～ M20M10 ～ M20M12 ～ M20
ロック機構なしありありありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PSVXS-10-M20-L-B PSVXS-10-M20-L-BK PSVXS-10-M20-R-B PSVXS-10-M20-R-BK PSVXS-6-M12-L-B PSVXS-6-M12-L-BK PSVXS-6-M12-R-B PSVXS-6-M12-R-BK PSVXS-8-M16-L-B PSVXS-8-M16-L-BK PSVXS-8-M16-R-B PSVXS-8-M16-R-BK PSVY-10-M20-L-A PSVY-10-M20-L-AK PSVY-10-M20-R-A PSVY-10-M20-R-AK PSVY-5-M10-L-A PSVY-5-M10-L-AK PSVY-5-M10-R-A PSVY-5-M10-R-AK PSVY-6-M12-L-A PSVY-6-M12-L-AK PSVY-6-M12-R-A PSVY-6-M12-R-AK PSVY-8-M16-L-A PSVY-8-M16-L-AK PSVY-8-M16-R-A PSVY-8-M16-R-AK PSVY-10-M20-L-B PSVY-10-M20-L-BK PSVY-10-M20-R-B PSVY-10-M20-R-BK PSVY-6-M12-L-B PSVY-6-M12-L-BK PSVY-6-M12-R-B PSVY-6-M12-R-BK PSVY-8-M16-L-B PSVY-8-M16-L-BK PSVY-8-M16-R-B PSVY-8-M16-R-BK PSVYS-10-M20-L-A PSVYS-10-M20-L-AK PSVYS-10-M20-R-A PSVYS-10-M20-R-AK PSVYS-5-M10-L-A PSVYS-5-M10-L-AK PSVYS-5-M10-R-A PSVYS-5-M10-R-AK PSVYS-6-M12-L-A PSVYS-6-M12-L-AK PSVYS-6-M12-R-A PSVYS-6-M12-R-AK PSVYS-8-M16-L-A PSVYS-8-M16-L-AK PSVYS-8-M16-R-A PSVYS-8-M16-R-AK PSVYS-10-M20-L-B PSVYS-10-M20-L-BK PSVYS-10-M20-R-B PSVYS-10-M20-R-BK PSVYS-6-M12-L-B PSVYS-6-M12-L-BK PSVYS-6-M12-R-B PSVYS-6-M12-R-BK PSVYS-8-M16-L-B PSVYS-8-M16-L-BK PSVYS-8-M16-R-B PSVYS-8-M16-R-BK
写真インデックスプランジャ - レバータイプインデックスプランジャ - レバータイプ - レバーキャップつきインデックスプランジャ（ステンレス製） - レバータイプインデックスプランジャ（ステンレス製） - レバータイプ - レバーキャップつきインデックスプランジャ - レバータイプ
品名インデックスプランジャ - レバータイプインデックスプランジャ - レバータイプ - レバーキャップつきインデックスプランジャ（ステンレス製） - レバータイプインデックスプランジャ（ステンレス製） - レバータイプ - レバーキャップつきインデックスプランジャ - レバータイプ
品番PXV-APXV-BPXVS-APXVS-BPNXV
特長レバータイプ
スタンダード
ワイドバリエーション		レバータイプ（キャップつき）
ワイドバリエーション		レバータイプ
オールステンレス製
ワイドバリエーション		レバータイプ（キャップつき）
ワイドバリエーション		レバータイプ
コストパフォーマンス
価格（税別）3,230円～3,510円～3,950円～4,280円～2,010円～
本体材質スティールスティールステンレスステンレス亜鉛ダイカスト
ねじの呼びM10 ～ M20M12 ～ M20M10 ～ M20M12 ～ M20M12 ～ M20
ロック機構ありありありありあり
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PXV-10-M16-A PXV-10-M16-AK PXV-10-M16C-A PXV-10-M16C-AK PXV-10-M20-A PXV-10-M20-AK PXV-10-M20C-A PXV-10-M20C-AK PXV-12-M20-A PXV-12-M20-AK PXV-12-M20C-A PXV-12-M20C-AK PXV-4-M10-A PXV-4-M10-AK PXV-4-M10C-A PXV-4-M10C-AK PXV-5-M10-A PXV-5-M10-AK PXV-5-M10C-A PXV-5-M10C-AK PXV-5-M12-A PXV-5-M12-AK PXV-5-M12C-A PXV-5-M12C-AK PXV-6-M10-A PXV-6-M10-AK PXV-6-M10C-A PXV-6-M10C-AK PXV-6-M12-A PXV-6-M12-AK PXV-6-M12C-A PXV-6-M12C-AK PXV-6-M16-A PXV-6-M16-AK PXV-6-M16C-A PXV-6-M16C-AK PXV-8-M12-A PXV-8-M12-AK PXV-8-M12C-A PXV-8-M12C-AK PXV-8-M16-A PXV-8-M16-AK PXV-8-M16C-A PXV-8-M16C-AK PXV-8-M20-A PXV-8-M20-AK PXV-8-M20C-A PXV-8-M20C-AK PXV-10-M16-B PXV-10-M16-BK PXV-10-M16C-B PXV-10-M16C-BK PXV-10-M20-B PXV-10-M20-BK PXV-10-M20C-B PXV-10-M20C-BK PXV-12-M20-B PXV-12-M20-BK PXV-12-M20C-B PXV-12-M20C-BK PXV-5-M12-B PXV-5-M12-BK PXV-5-M12C-B PXV-5-M12C-BK PXV-6-M12-B PXV-6-M12-BK PXV-6-M12C-B PXV-6-M12C-BK PXV-6-M16-B PXV-6-M16-BK PXV-6-M16C-B PXV-6-M16C-BK PXV-8-M12-B PXV-8-M12-BK PXV-8-M12C-B PXV-8-M12C-BK PXV-8-M16-B PXV-8-M16-BK PXV-8-M16C-B PXV-8-M16C-BK PXV-8-M20-B PXV-8-M20-BK PXV-8-M20C-B PXV-8-M20C-BK PXVS-10-M16-A PXVS-10-M16-AK PXVS-10-M16C-A PXVS-10-M16C-AK PXVS-10-M20-A PXVS-10-M20-AK PXVS-10-M20C-A PXVS-10-M20C-AK PXVS-12-M20-A PXVS-12-M20-AK PXVS-12-M20C-A PXVS-12-M20C-AK PXVS-4-M10-A PXVS-4-M10-AK PXVS-4-M10C-A PXVS-4-M10C-AK PXVS-5-M10-A PXVS-5-M10-AK PXVS-5-M10C-A PXVS-5-M10C-AK PXVS-5-M12-A PXVS-5-M12-AK PXVS-5-M12C-A PXVS-5-M12C-AK PXVS-6-M10-A PXVS-6-M10-AK PXVS-6-M10C-A PXVS-6-M10C-AK PXVS-6-M12-A PXVS-6-M12-AK PXVS-6-M12C-A PXVS-6-M12C-AK PXVS-6-M16-A PXVS-6-M16-AK PXVS-6-M16C-A PXVS-6-M16C-AK PXVS-8-M12-A PXVS-8-M12-AK PXVS-8-M12C-A PXVS-8-M12C-AK PXVS-8-M16-A PXVS-8-M16-AK PXVS-8-M16C-A PXVS-8-M16C-AK PXVS-8-M20-A PXVS-8-M20-AK PXVS-8-M20C-A PXVS-8-M20C-AK PXVS-10-M16-B PXVS-10-M16-BK PXVS-10-M16C-B PXVS-10-M16C-BK PXVS-10-M20-B PXVS-10-M20-BK PXVS-10-M20C-B PXVS-10-M20C-BK PXVS-12-M20-B PXVS-12-M20-BK PXVS-12-M20C-B PXVS-12-M20C-BK PXVS-5-M12-B PXVS-5-M12-BK PXVS-5-M12C-B PXVS-5-M12C-BK PXVS-6-M12-B PXVS-6-M12-BK PXVS-6-M12C-B PXVS-6-M12C-BK PXVS-6-M16-B PXVS-6-M16-BK PXVS-6-M16C-B PXVS-6-M16C-BK PXVS-8-M12-B PXVS-8-M12-BK PXVS-8-M12C-B PXVS-8-M12C-BK PXVS-8-M16-B PXVS-8-M16-BK PXVS-8-M16C-B PXVS-8-M16C-BK PXVS-8-M20-B PXVS-8-M20-BK PXVS-8-M20C-B PXVS-8-M20C-BK PNXV-10-M16-1.5-A PNXV-10-M16-1.5-AK PNXV-10-M20-1.5-A PNXV-10-M20-1.5-AK PNXV-12-M20-1.5-A PNXV-12-M20-1.5-AK PNXV-4-M12-1.5-A PNXV-4-M12-1.5-AK PNXV-5-M12-1.5-A PNXV-5-M12-1.5-AK PNXV-6-M12-1.5-A PNXV-6-M12-1.5-AK PNXV-6-M16-1.5-A PNXV-6-M16-1.5-AK PNXV-8-M16-1.5-A PNXV-8-M16-1.5-AK PNXV-8-M20-1.5-A PNXV-8-M20-1.5-AK
写真フランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ
品名フランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ - レバータイプフランジつきインデックスプランジャ
品番PNLVPNMVPLVPMVPBVX
特長レバータイプ
フランジつき		レバータイプ
フランジつき		レバータイプ
フランジつき		レバータイプ
フランジつき		取りつけフランジつき
価格（税別）2,410円～2,310円～3,490円～3,670円～1,780円～
本体材質亜鉛ダイカスト亜鉛ダイカストスティールスティール亜鉛ダイカスト
ねじの呼び-----
ロック機構ありありありありなし
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PNLV-10-10-16-BK PNLV-10-12-20-BK PNLV-10-16-16-BK PNLV-10-18-20-BK PNLV-12-12-20-BK PNLV-12-18-20-BK PNLV-6-10-16-BK PNLV-6-16-16-BK PNLV-8-10-16-BK PNLV-8-12-20-BK PNLV-8-16-16-BK PNLV-8-18-20-BK PNMV-10-10-16-BK PNMV-10-12-20-BK PNMV-10-16-16-BK PNMV-10-18-20-BK PNMV-12-12-20-BK PNMV-12-18-20-BK PNMV-6-10-16-BK PNMV-6-16-16-BK PNMV-8-10-16-BK PNMV-8-12-20-BK PNMV-8-16-16-BK PNMV-8-18-20-BK PLV-10-20-A-BK PLV-10-20-B-BK PLV-12-20-A-BK PLV-12-20-B-BK PLV-14-20-A-BK PLV-14-20-B-BK PLV-8-20-A-BK PLV-8-20-B-BK PMV-10-20-L-BK PMV-10-20-R-BK PMV-12-20-L-BK PMV-12-20-R-BK PMV-14-20-L-BK PMV-14-20-R-BK PMV-8-20-L-BK PMV-8-20-R-BK PBVX-10-38 PBVX-10-46 PBVX-12-46 PBVX-6-38 PBVX-8-38 PBVX-8-46
写真フランジつきインデックスプランジャ
品名フランジつきインデックスプランジャ
品番PBVY
特長取りつけフランジつき
価格（税別）1,780円～
本体材質亜鉛ダイカスト
ねじの呼び-
ロック機構なし
CADダウンロードCAD
仕様詳細仕様詳細へ
品番PBVY-10-38-L PBVY-10-38-R PBVY-10-46-L PBVY-10-46-R PBVY-12-46-L PBVY-12-46-R PBVY-6-38-L PBVY-6-38-R PBVY-8-38-L PBVY-8-38-R PBVY-8-46-L PBVY-8-46-R

関連商品

写真コネクタつきケーブルインデックスプランジャ用ブシュ - テーパ穴タイプインデックスプランジャ用ブシュ - テーパ穴タイプ - フランジつき位置決めピン用ブシュ - ストレートタイプ位置決めピン用ブシュ - フランジタイプ
品名コネクタつきケーブルインデックスプランジャ用ブシュ - テーパ穴タイプインデックスプランジャ用ブシュ - テーパ穴タイプ - フランジつき位置決めピン用ブシュ - ストレートタイプ位置決めピン用ブシュ - フランジタイプ
品番USCAPIC-APIC-BPJAPJB
特長センサつき・スイッチつき商品用ケーブル
ストレートコネクタ
L型コネクタ		PPCＸ・PPCY用ブシュPPCＸ・PPCY用ブシュPJPと組み合わせてPJPと組み合わせて
価格（税別）4,430円～1,780円～3,180円～1,240円～1,880円～
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番USCA-M12-12-L-10 USCA-M12-12-L-5 USCA-M12-12-S-10 USCA-M12-12-S-5 USCA-M12-4-S-10 USCA-M12-4-S-5 USCA-M12-5-S-10 USCA-M12-5-S-5 USCA-M12-8-L-10 USCA-M12-8-L-5 USCA-M12-8-S-10 USCA-M12-8-S-5 USCA-M8-3-S-2 USCA-M8-3-S-5 USCA-M8-4-S-2 USCA-M8-4-S-5 PIC-10-12-A PIC-6-8-A PIC-8-10-A PIC-10-12-B PIC-6-8-B PIC-8-10-B PJA-10 PJA-12 PJA-5 PJA-6 PJA-8 PJB-10 PJB-12 PJB-5 PJB-6 PJB-8
写真インデックスプランジャ用専用レンチインデックスプランジャ用専用キーインデックスプランジャ用専用キーインデックスプランジャ専用レンチインデックスプランジャ用カラー
品名インデックスプランジャ用専用レンチインデックスプランジャ用専用キーインデックスプランジャ用専用キーインデックスプランジャ専用レンチインデックスプランジャ用カラー
品番PPX-WPDX-KPCX-KPXZ-WPXCS
特長PPX
PPY専用レンチ		PDX専用キーPCX専用キーPXZ用専用レンチインデックスプランジャ用カラー
ステンレス製
価格（税別）810円～1,950円～720円～1,880円～160円～
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PPX-W PDX-K PCX-K PXZ-10-W PXZ-5-W PXZ-6-W PXZ-8-W PXCS-10-12 PXCS-12-14 PXCS-12-17 PXCS-16-17 PXCS-16-19 PXCS-20-22 PXCS-6-7 PXCS-8-10
写真インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具
品名インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具インデックスプランジャ用取りつけ治具
品番PXV-WPXV-ZPXVS-WPXVS-ZPIXH-Z
特長正面取りつけ上面取りつけ正面取りつけ
ステンレス製		上面取りつけ
ステンレス製		上面取りつけ
並目用と細目用を標準化
価格（税別）3,670円～4,350円～4,670円～5,880円～1,270円～
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PXV-W-M12 PXV-W-M16 PXV-W-M20 PXV-Z-M12 PXV-Z-M16 PXV-Z-M20 PXVS-W-M12 PXVS-W-M16 PXVS-W-M20 PXVS-Z-M12 PXVS-Z-M16 PXVS-Z-M20 PIXH-35-M10-1-Z PIXH-35-M10-Z PIXH-35-M12-1.5-Z PIXH-35-M12-Z PIXH-35-M8-1-Z PIXH-35-M8-Z PIXH-47-M16-1.5-Z PIXH-47-M16-Z PIXH-47-M20-1.5-Z
写真インデックスプランジャ用取りつけ治具インデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ナット
品名インデックスプランジャ用取りつけ治具インデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ナット
品番PIXH-FPIPB-XPIPB-VPIPBS-XPXN
特長背面取りつけ--ステンレス製インデックスプランジャ用薄型ナット
価格（税別）1,670円～1,600円～800円～1,670円～100円～
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PIXH-35-M10-1-F PIXH-35-M10-F PIXH-35-M12-1.5-F PIXH-35-M12-F PIXH-35-M8-1-F PIXH-35-M8-F PIXH-47-M16-1.5-F PIXH-47-M16-F PIXH-47-M20-1.5-F PIPB-10-X PIPB-4-X PIPB-5-X PIPB-6-X PIPB-8-X PIPB-10-38-V PIPB-10-46-V PIPB-12-46-V PIPB-6-38-V PIPB-8-38-V PIPB-8-46-V PIPBS-10-X PIPBS-4-X PIPBS-5-X PIPBS-6-X PIPBS-8-X PXN-M10-1-3.5 PXN-M12-1.5-4 PXN-M16-1.5-4.5 PXN-M20-1.5-4.5 PXN-M8-1-3.5
写真インデックスプランジャ用ナットインデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ブシュ
品名インデックスプランジャ用ナットインデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ブシュインデックスプランジャ用ブシュ
品番PXNSPIXBPIXBSPIXCBPIXCBS
特長インデックスプランジャ用薄型ナット
ステンレス製		-ステンレス製スティール製ステンレス製
価格（税別）210円～990円～1,500円～1,740円～2,470円～
CADダウンロードCADCADCADCADCAD
仕様詳細仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ仕様詳細へ
品番PXNS-M10-1-3.5 PXNS-M12-1.5-4 PXNS-M16-1.5-4.5 PXNS-M20-1.5-4.5 PXNS-M8-1-3.5 PIXB-M12-1.5-4 PIXB-M12-1.5-5 PIXB-M12-1.5-6 PIXB-M16-1.5-10 PIXB-M16-1.5-12 PIXB-M16-1.5-8 PIXBS-M12-1.5-4 PIXBS-M12-1.5-5 PIXBS-M12-1.5-6 PIXBS-M16-1.5-10 PIXBS-M16-1.5-12 PIXBS-M16-1.5-8 PIXCB-M12-1.5-4 PIXCB-M12-1.5-5 PIXCB-M12-1.5-6 PIXCB-M16-1.5-10 PIXCB-M16-1.5-12 PIXCB-M16-1.5-8 PIXCBS-M12-1.5-4 PIXCBS-M12-1.5-5 PIXCBS-M12-1.5-6 PIXCBS-M16-1.5-10 PIXCBS-M16-1.5-12 PIXCBS-M16-1.5-8

MM+Iとは

レバー・取っ手・ハンドルなど、人（Man）と機械（Machine）の接点となり、グッド・コミュニケーションを実現する部品。
NBKはそれらを総称してMan＆Machine Elementsと呼びます。
これらの商品に、センシングやモニタリング、スイッチングなどの電子的な要素、いわば知能（Intelligence）を付加したメカトロニクス商品群。
それが「MM+I」（Man&Machine Elements with Intelligence）シリーズです。
NBKの「MM+I」シリーズは、安全面の強化、設計・施工の手間削減、作業の効率化・自動化、ヒューマンエラーの防止などに貢献します。

　

インデックスプランジャのおすすめ商品

PMY-5-M8-AK インデックスプランジャ - ロック機構つき

PMY-5-M8-AK

インデックスプランジャ - ロック機構つき

PXY-8-AK インデックスプランジャ - ロック機構つき

PXY-8-AK

インデックスプランジャ - ロック機構つき

PXVS-10-M20-BK インデックスプランジャ（ステンレス製） - レバータイプ - レバーキャップつき

PXVS-10-M20-BK

インデックスプランジャ（ステンレス製） - レバータイプ - レバーキャップつき

PXV-10-M16-BK インデックスプランジャ - レバータイプ - レバーキャップつき

PXV-10-M16-BK

インデックスプランジャ - レバータイプ - レバーキャップつき

最新記事

メカトロシリーズMM+I

メカトロシリーズMM+I

NBKのメカトロ部品MM+Iシリーズの説明ページです。MM+Iとは何か、使用例、種類と特長など、NBKのメカトロ部品についてわかりやすくご紹介しています。

機械の誤操作を防止し、安全対策を強化したい

機械の誤操作を防止し、安全対策を強化したい

センサつきのインデックスプランジャをご紹介します。

インデックスプランジャとは？特長や選び方を設計者向けに解説！

インデックスプランジャとは？特長や選び方を設計者向けに解説！

設計者のための機械要素部品解説　インデックスプランジャ編ページです。インデックスプランジャとは何か、使用例、種類と特長など、インデックスプランジャについてわかりやすくご紹介しています。

段取り時の位置決めピンの戻し忘れを防止したい【作業性・メンテナンス】

段取り時の位置決めピンの戻し忘れを防止したい【作業性・メンテナンス】

位置決めピンの戻し忘れを防止できる、センサつきのインデックスプランジャをご紹介します。

役立つ技術情報

目的から探す

商品紹介カスタマイズサービス紹介動画課題・事例技術資料使用方法選定方法取付方法・メンテナンス安全上の注意用語説明

キーワードから探す

生産性・作業性向上安全対策・予防措置コストダウン・省エネ・長寿命振動抑制・高精度小型・省スペース・軽量化カスタマイズ高強度・高剛性耐熱性・耐蝕性機能美・デザインクリーン・真空・非磁性かじり・焼きつき防止自動化・ロボット・電動化作業性・メンテナンス設計工数削減その他

業界から探す

工作機械半導体製造装置食品機械自動車製造工程医療機器FA機器

シリーズから探す

ロボット周辺機器半導体業界とNBK動画ライブラリ正しい使い方　ここがポイント！【動画】課題解決事例集ねじのおはなし設計者のための機械要素部品解説設計者のための特殊ねじ解説3分間技術講座【動画】サービス紹介動画技術資料

商品群から探す

カップリング特殊ねじ機械要素部品自動化ソリューションプーリー・シーブ直動サポートグリッパ・ロボットスタンド工場設備用部品鋳物

よくあるご質問(FAQ)

Q.ネットショップの「購入の流れ」を教えてください。

ネットショップガイド「ご購入の流れ」をご覧ください。
➡ネットショップガイド

Q.カタログが欲しいです。

2021年5月6日をもちまして、NBK総合カタログを廃止いたしました。今後は本ウェブサイトにて最新の商品情報をご覧ください。
➡商品情報はこちら

NBK総合カタログ以外のカタログについてはカタログ請求ページよりご請求、ダウンロードいただけます。
➡NBKカタログのご請求（無料）

その他、よくあるご質問はこちら

ネットショップのお取引について

お取引に便利なNBKのネットショップをご利用ください。24時間・365日、ご注文いただけます。
在庫品については、営業日の14:00までのご注文は当日出荷いたします。
※ご注文商品の種類、数量、ご注文日時等によって出荷日が変更になる場合があります。
ネットショップの送料につきましては、ネットショップガイド「送料について」をご覧ください。

他の機械要素部品はこちら

ポジショニングブラケット

ポジショニングブラケット

クランプレバー

クランプレバー

カムレバー

カムレバー

機能レバー

機能レバー

インデックスプランジャを他の条件で探す

特性を選ぶ

オールステンレス オールメタル ハイジェニックデザイン センサつき

ねじ部材質を選ぶ

ステンレス スティール 亜鉛ダイカスト

ねじの呼びを選ぶ

M4 M5 M6 M8 M10 M12 M16 M20 M24

タイプを選ぶ

ノブ T字ノブ 特殊ノブ ノブ無し リング コンパクト 薄板用 フランジ ボタン レバー ピン脱着 プッシュ 誤操作防止

並目/細目を選ぶ

並目 細目

ロック機構を選ぶ

あり なし

ロックナットを選ぶ

あり なし

ストローク（s）を選ぶ

3.5 4 4.5 5 6 7 7.5 8 9 10 10.6 11 11.5 12 12.6 14 15 17 20

ピン部外径（B）を選ぶ

3 4 5 6 7 8 10 12 14 16

全長（L）を選ぶ

26.5 27.5 29 30 30.5 31 32 32.5 33 33.5 34 35 37 37.5 38 39 39.5 40 40.5 41 42 42.5 43 43.5 44 44.5 45 46 47 47.5 48 49 50 51 52 53 54 54.5 55 56 56.5 57 57.25 57.5 58 59 59.5 60 61 62 62.5 63 63.5 64.5 65 66 67 67.5 67.8 68 69 69.5 70 71 71.5 72.5 73 74 74.3 75 75.5 76.5 77 78 79 80 82 83 85 86.5 87 88 91 93 104.5 105 106.5
