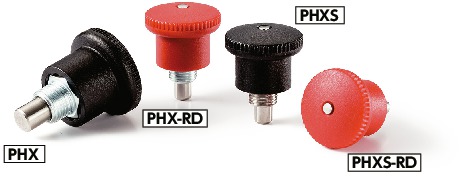

インデックスプランジャ - コンパクトタイプ

Name: PHXS
Brand: 鍋屋バイテック会社
Price: 1550 JPY
Availability: InStock

Indexing Plunger - Compact type

PHXS

安全上の注意

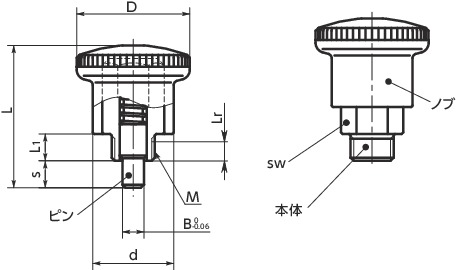

形状図

寸法・CAD・価格

絞り込み

M(細目) ねじの呼び: すべて; M8; M10

B: すべて; 4; 5; 6; 7

s: すべて; 5; 7

ノブの色: すべて; BK; RD

単位 : mm

品番	M(細目) ねじの呼び	ピッチ	D	d	L	L₁	Lr min.	sw	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	ノブの色	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PHXS-4-5-A	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	BK	1,550	1,705	CAD	カート	在庫品
PHXS-5-5-A	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	BK	1,570	1,727	CAD	カート	在庫品
PHXS-6-7-A	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-7-7-A	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-4-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	RD	1,690	1,859	CAD	カート	実働15日目出荷
PHXS-5-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	RD	1,710	1,881	CAD	カート	実働15日目出荷
PHXS-6-7-A-RD	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷
PHXS-7-7-A-RD	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷

品番	M(細目) ねじの呼び	ピッチ	D	d	L	L₁	Lr min.	sw	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	ノブの色	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PHXS-4-5-A	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	BK	1,550	1,705	CAD	カート	在庫品
PHXS-5-5-A	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	BK	1,570	1,727	CAD	カート	在庫品
PHXS-6-7-A	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-7-7-A	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-4-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	RD	1,690	1,859	CAD	カート	実働15日目出荷
PHXS-5-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	RD	1,710	1,881	CAD	カート	実働15日目出荷
PHXS-6-7-A-RD	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷
PHXS-7-7-A-RD	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷

品番	M(細目) ねじの呼び	ピッチ	D	d	L	L₁	Lr min.	sw	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	ノブの色	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PHXS-4-5-A	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	BK	1,550	1,705	CAD	カート	在庫品
PHXS-5-5-A	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	BK	1,570	1,727	CAD	カート	在庫品
PHXS-6-7-A	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-7-7-A	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-4-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	RD	1,690	1,859	CAD	カート	実働15日目出荷
PHXS-5-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	RD	1,710	1,881	CAD	カート	実働15日目出荷
PHXS-6-7-A-RD	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷
PHXS-7-7-A-RD	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷

品番	M(細目) ねじの呼び	ピッチ	D	d	L	L₁	Lr min.	sw	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	ノブの色	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PHXS-4-5-A	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	BK	1,550	1,705	CAD	カート	在庫品
PHXS-5-5-A	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	BK	1,570	1,727	CAD	カート	在庫品
PHXS-6-7-A	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-7-7-A	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	BK	1,770	1,947	CAD	カート	在庫品
PHXS-4-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	4	5	4.5/12	13	1160	PXCS-8-10-＊＊	RD	1,690	1,859	CAD	カート	実働15日目出荷
PHXS-5-5-A-RD	M8	0.75	21	15	26.5	5	3.5	10	5	5	4.5/12	14	1820	PXCS-8-10-＊＊	RD	1,710	1,881	CAD	カート	実働15日目出荷
PHXS-6-7-A-RD	M10	1	25	18	34	7	4.5	12	6	7	5/18	24	2620	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷
PHXS-7-7-A-RD	M10	1	25	18	34	7	4.5	12	7	7	5/18	25	3570	PXCS-10-12-＊＊	RD	1,940	2,134	CAD	カート	実働15日目出荷

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	PHXS	PHXS-RD
ノブ	ナイロン6（つや消し黒）	ナイロン6（つや消しレッド）
本体	SUS303	SUS303
ピン	SUS303	SUS303
スプリング	SUS301	SUS301

特長

コンパクトタイプのインデックスプランジャ。
取りつけ後、本体金属部が露出しません。
ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。
PHXS-RDはノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

品番の末尾記号により、ノブの色が選択できます。

末尾記号	ノブの色
なし	つや消し黒
RD	つや消しレッド

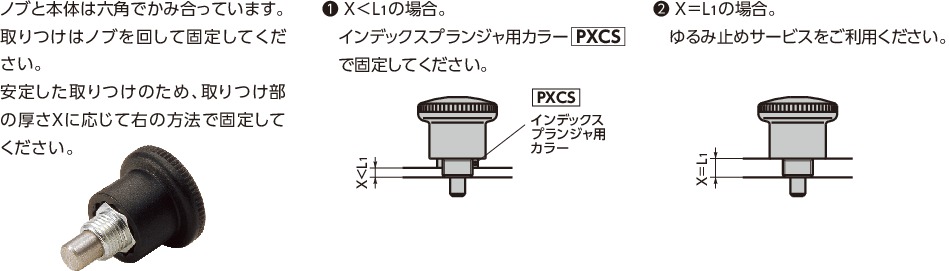

取りつけ方法

PHXSインデックスプランジャ - コンパクトタイプ

⇒ゆるみ止めサービス

商品品番一覧

PHXS

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
