インデックスプランジャ - ロック機構つき - ロングノブタイプ

Indexing Plunger with Rest Position - Long Knob style

PLLYS

安全上の注意

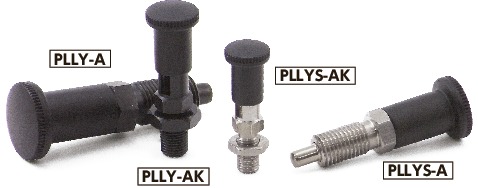

PLLYSインデックスプランジャ - ロック機構つき - ロングノブタイプ

形状図

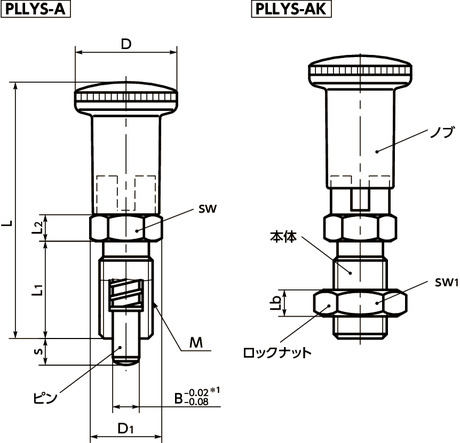

PLLYSインデックスプランジャ - ロック機構つき - ロングノブタイプ寸法図

＊1：　ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
M(細目)
ねじの呼び
すべて
M8
M10
M12
M16
M20
B
すべて
4
5
6
8
10
12
s
すべて
4
6
5
8
9
12
15

単位 : mm

品番 ロックナットの
有無		 M(細目)
ねじの呼び		 ピッチ D D1 L L1 L2 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 適用カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PLLYS-4-4-A - M8 1 16 11.5 42 16 5 - 10 - 4 4 4.5/12 13 1160 PXCS-8-10-＊＊ 2,450 2,695 CAD カート 在庫品
PLLYS-4-6-A - M8 1 16 11.5 42 16 5 - 10 - 4 6 4/12.5 14 1160 PXCS-8-10-＊＊ 2,470 2,717 CAD カート 在庫品
PLLYS-5-5-A - M10 1 19 13.8 48 18 6 - 12 - 5 5 5/15 22 1820 PXCS-10-12-＊＊ 2,520 2,772 CAD カート 在庫品
PLLYS-5-8-A - M10 1 19 13.8 48 18 6 - 12 - 5 8 5/18 23 1820 PXCS-10-12-＊＊ 2,520 2,772 CAD カート 在庫品
PLLYS-6-6-A - M12 1.5 23 16.2 58 22 6 - 14 - 6 6 6.5/19 36 2620 PXCS-12-14-＊＊ 2,880 3,168 CAD カート 在庫品
PLLYS-6-9-A - M12 1.5 23 16.2 58 22 6 - 14 - 6 9 6/25 37 2620 PXCS-12-14-＊＊ 2,900 3,190 CAD カート 在庫品
PLLYS-8-8-A - M16 1.5 28 19.6 70 26 8 - 17 - 8 8 8.5/26 72 4660 PXCS-16-17-＊＊ 3,780 4,158 CAD カート 在庫品
PLLYS-8-12-A - M16 1.5 28 19.6 70 26 8 - 17 - 8 12 8.5/28 74 4660 PXCS-16-17-＊＊ 3,850 4,235 CAD カート 在庫品
PLLYS-10-12-A - M16 1.5 28 19.6 70 26 8 - 17 - 10 12 9.5/38 75 7280 PXCS-16-17-＊＊ 4,110 4,521 CAD カート 在庫品
PLLYS-12-15-A - M20 1.5 28 25.4 79 33 10 - 22 - 12 15 11.5/40 136 10400 PXCS-20-22-＊＊ 8,260 9,086 CAD カート 在庫品
PLLYS-4-4-AK ○ M8 1 16 11.5 42 16 5 4 10 13 4 4 4.5/12 18 1160 PXCS-8-10-＊＊ 2,540 2,794 CAD カート 在庫品
PLLYS-4-6-AK ○ M8 1 16 11.5 42 16 5 4 10 13 4 6 4/12.5 19 1160 PXCS-8-10-＊＊ 2,560 2,816 CAD カート 在庫品
PLLYS-5-5-AK ○ M10 1 19 13.8 48 18 6 5 12 17 5 5 5/15 29 1820 PXCS-10-12-＊＊ 2,640 2,904 CAD カート 在庫品
PLLYS-5-8-AK ○ M10 1 19 13.8 48 18 6 5 12 17 5 8 5/18 30 1820 PXCS-10-12-＊＊ 2,640 2,904 CAD カート 在庫品
PLLYS-6-6-AK ○ M12 1.5 23 16.2 58 22 6 6 14 18 6 6 6.5/19 46 2620 PXCS-12-14-＊＊ 3,080 3,388 CAD カート 在庫品
PLLYS-6-9-AK ○ M12 1.5 23 16.2 58 22 6 6 14 18 6 9 6/25 47 2620 PXCS-12-14-＊＊ 3,110 3,421 CAD カート 在庫品
PLLYS-8-8-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 8 8 8.5/26 92 4660 PXCS-16-17-＊＊ 4,100 4,510 CAD カート 在庫品
PLLYS-8-12-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 8 12 8.5/28 94 4660 PXCS-16-17-＊＊ 4,170 4,587 CAD カート 在庫品
PLLYS-10-12-AK ○ M16 1.5 28 19.6 70 26 8 8 17 24 10 12 9.5/38 110 7280 PXCS-16-17-＊＊ 4,420 4,862 CAD カート 在庫品
PLLYS-12-15-AK ○ M20 1.5 28 25.4 79 33 10 10 22 30 12 15 11.5/40 171 10400 PXCS-20-22-＊＊ 8,900 9,790 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PLLYS-A PLLYS-AK
ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒）
本体 SUS303 SUS303
ピン SUS303
ニッケルメッキ		 SUS303
ニッケルメッキ
スプリング SUS301 SUS301
ロックナット SUS303

特長

  • ロングノブタイプのインデックスプランジャ。
  • 各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。
  • ノブを引き、90°回転させれば、ピンを引っ込めた状態にロックできます。
  • ロックの解除は、ノブをわずかに引き、90°回転させます。
  • 内蔵スプリングの力でもとにもどります。
  • ロック機構はノブに内蔵されています。そのため全長はロック機構のないPLLXS（PLLXS）と同じです。
  • 割り出し・位置決めに。
  • ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナットの有無
PLLYS-A なし＊1
PLLYS-AK あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）


関連商品

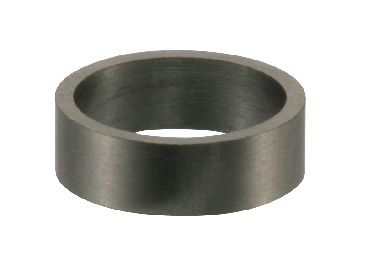

取りつけ部に対して本体のねじが長い場合、ねじ込み長さの調整にインデックスプランジャ用カラーPXCSをご使用ください。
PXCS

PLLYSインデックスプランジャ - ロック機構つき - ロングノブタイプ


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
