PLX-6-9-Gの形状図
単位 : mm
PLX-6-9-Gの材質・仕上げ
| PLX-G | PLX-GK | |
|---|---|---|
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
SUM22L 四三酸化鉄皮膜（黒） |
| ピン | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| スプリング | SUS301 | SUS301 |
| ロックナット | - | S45C 四三酸化鉄皮膜（黒） |
PLX-6-9-Gの特長
- 各ピン径について2種類のストロークを標準化
（ピン径：φ10・φ12・φ16を除く）。 - 割り出し・位置決めに。
- ピンは焼入れ済み。耐摩耗性にすぐれています。

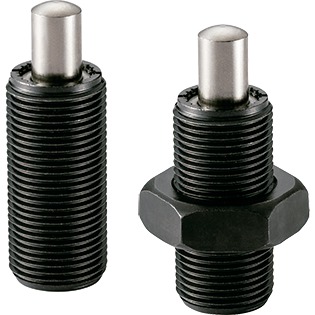

- 商品記号により、ロックナットの有無が選択できます。
| 商品記号 | ロックナット |
|---|---|
| PLX-G | なし＊1 |
| PLX-GK | あり |
＊1： ゆるみ止めサービスをご利用ください。⇒ゆるみ止めサービス
