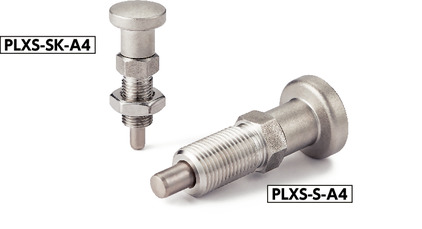

インデックスプランジャ

Name: PLXS-S-A4
Brand: 鍋屋バイテック会社
Price: 6610 JPY
Availability: InStock

Indexing Plunger

PLXS-S-A4

安全上の注意

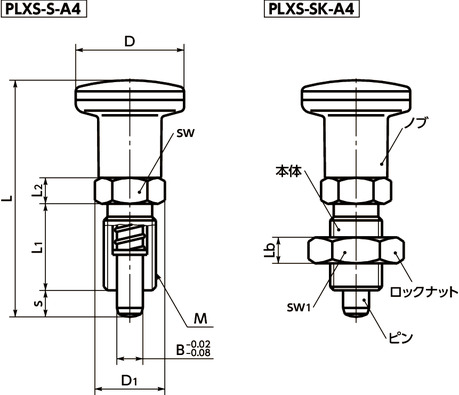

形状図

寸法・CAD・価格

絞り込み

ロックナットの 有無: すべて; -; ○

M(細目) ねじの呼び: すべて; M8; M10; M12; M16; M20

B: すべて; 4; 5; 6; 8; 10; 12

s: すべて; 4; 6; 5; 8; 9; 12; 15

単位 : mm

品番	ロックナットの有無	M(細目) ねじの呼び	ピッチ	D	D₁	L	L₁	L₂	Lb	sw	sw1	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PLXS-4-4-S-A4	-	M8	1	16	11.5	39	16	5	-	10	-	4	4	3.5/11	20	1160	PXCS-8-10-＊＊	6,610	7,271	CAD	カート	在庫品
PLXS-4-6-S-A4	-	M8	1	16	11.5	41	16	5	-	10	-	4	6	3/11	26	1160	PXCS-8-10-＊＊	7,080	7,788	CAD	カート	在庫品
PLXS-5-5-S-A4	-	M10	1	18	13.8	45	18	6	-	12	-	5	5	3/12	32	1820	PXCS-10-12-＊＊	6,700	7,370	CAD	カート	在庫品
PLXS-5-8-S-A4	-	M10	1	18	13.8	48	18	6	-	12	-	5	8	3/14	32	1820	PXCS-10-12-＊＊	7,580	8,338	CAD	カート	在庫品
PLXS-6-6-S-A4	-	M12	1.5	22	16.2	54	22	6	-	14	-	6	6	4.5/16	55	2620	PXCS-12-14-＊＊	7,670	8,437	CAD	カート	在庫品
PLXS-6-9-S-A4	-	M12	1.5	22	16.2	57	22	6	-	14	-	6	9	4/20	55	2620	PXCS-12-14-＊＊	8,320	9,152	CAD	カート	在庫品
PLXS-8-8-S-A4	-	M16	1.5	27	19.6	66	26	8	-	17	-	8	8	6/23	108	4660	PXCS-16-17-＊＊	9,310	10,241	CAD	カート	在庫品
PLXS-8-12-S-A4	-	M16	1.5	27	19.6	70	26	8	-	17	-	8	12	7/26	140	4660	PXCS-16-17-＊＊	9,620	10,582	CAD	カート	在庫品
PLXS-10-12-S-A4	-	M16	1.5	27	19.6	70	26	8	-	17	-	10	12	7.5/32	111	7280	PXCS-16-17-＊＊	10,300	11,330	CAD	カート	在庫品
PLXS-12-15-S-A4	-	M20	1.5	32	25.4	86.5	33	10	-	22	-	12	15	9/32	200	10400	PXCS-20-22-＊＊	11,900	13,090	CAD	カート	在庫品
PLXS-4-4-SK-A4	○	M8	1	16	11.5	39	16	5	4	10	13	4	4	3.5/11	22	1160	PXCS-8-10-＊＊	6,970	7,667	CAD	カート	在庫品
PLXS-4-6-SK-A4	○	M8	1	16	11.5	41	16	5	4	10	13	4	6	3/11	28	1160	PXCS-8-10-＊＊	7,440	8,184	CAD	カート	在庫品
PLXS-5-5-SK-A4	○	M10	1	18	13.8	45	18	6	5	12	17	5	5	3/12	39	1820	PXCS-10-12-＊＊	7,270	7,997	CAD	カート	在庫品
PLXS-5-8-SK-A4	○	M10	1	18	13.8	48	18	6	5	12	17	5	8	3/14	37	1820	PXCS-10-12-＊＊	8,140	8,954	CAD	カート	在庫品
PLXS-6-6-SK-A4	○	M12	1.5	22	16.2	54	22	6	6	14	18	6	6	4.5/16	62	2620	PXCS-12-14-＊＊	8,300	9,130	CAD	カート	在庫品
PLXS-6-9-SK-A4	○	M12	1.5	22	16.2	57	22	6	6	14	18	6	9	4/20	62	2620	PXCS-12-14-＊＊	8,960	9,856	CAD	カート	在庫品
PLXS-8-8-SK-A4	○	M16	1.5	27	19.6	66	26	8	8	17	24	8	8	6/23	110	4660	PXCS-16-17-＊＊	10,200	11,220	CAD	カート	在庫品
PLXS-8-12-SK-A4	○	M16	1.5	27	19.6	70	26	8	8	17	24	8	12	7/26	139	4660	PXCS-16-17-＊＊	10,600	11,660	CAD	カート	在庫品
PLXS-10-12-SK-A4	○	M16	1.5	27	19.6	70	26	8	8	17	24	10	12	7.5/32	130	7280	PXCS-16-17-＊＊	11,700	12,870	CAD	カート	在庫品
PLXS-12-15-SK-A4	○	M20	1.5	32	25.4	86.5	33	10	10	22	30	12	15	9/32	203	10400	PXCS-20-22-＊＊	13,900	15,290	CAD	カート	在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	PLXS-S-A4	PLXS-SK-A4
ノブ	SUS316	SUS316
本体	SUS316	SUS316
ピン	SUS316 ニッケルメッキ	SUS316 ニッケルメッキ
スプリング	SUS316Ti	SUS316Ti
ロックナット	-	SUS316

特長

SUS316のオールステンレス製。SUS304より耐蝕性・耐薬品性にすぐれています。
各ピン径について2種類のストロークを標準化
（ピン径：φ10・φ12を除く）。
割り出し・位置決めに。
ピンはニッケルメッキ済み。耐摩耗性にすぐれています。

ロックナットの有無が選択できます。

商品記号	ロックナット
PLXS-S-A4	なし＊1
PLXS-SK-A4	あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス）
