単位 : mm

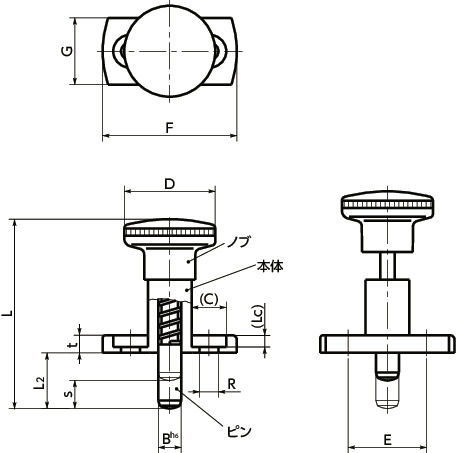

| 品番 | D | L | L2 | Lc | C | R | B | E | F | G | s | t | 荷重(N) min./max. |
質量 (g) |
ピンのせん断荷重 (N) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPLX-6-24 | 23 | 69 | 24 | 4.3 | 7.8 | 4.3 | 6 | 23 | 34 | 13 | 9 | 6 | 6/25 | 45 | 2530 | 6,560 | 7,216 | CAD | カート | 実働15日目出荷 |
PPLX-6-24の材質・仕上げ
| PPLX | |
|---|---|
| ノブ | ナイロン6(つや消し黒) |
| 本体 | スティール 四三酸化鉄皮膜(黒) |
| ピン | スティール、焼入れ |
