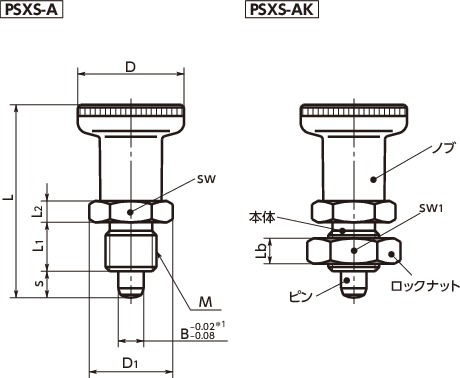

PSXS-8-Aの形状図
＊1： ピンの公差を変更しました。
単位 : mm
PSXS-8-Aの材質・仕上げ
| PSXS-A | PSXS-AK | |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUS303 | SUS303 |
| ピン | SUS303 ニッケルメッキ |
SUS303 ニッケルメッキ |
| スプリング | SUS301 | SUS301 |
| ロックナット | SUS303 |
PSXS-8-Aの特長
- 薄いフレームなどに直接取りつけができるショートタイプ。
- ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
- 商品記号により、ロックナットの有無が選択できます。
| 商品記号 | ロックナット |
|---|---|
| PSXS-A | なし＊1 |
| PSXS-AK | あり |
＊1： ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）

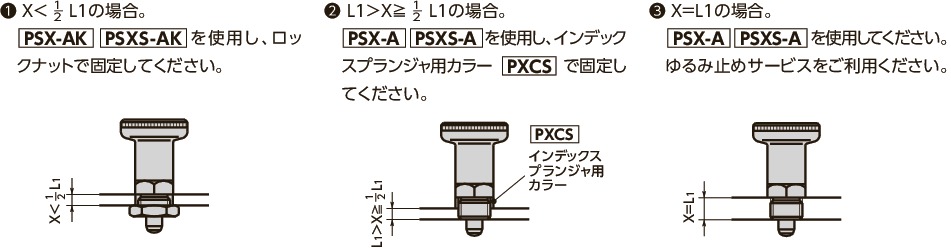

取りつけ方法
安定した取りつけのため、取りつけ部の厚さXに応じて以下の方法で固定してください。
強度
| 品番 | 許容引張荷重（N） |
|---|---|
| PSXS-6 | 400 |
| PSXS-8 | 500 |
ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上表の値を超えないようにしてください。
