インデックスプランジャ

Indexing Plunger

PXX

安全上の注意

PXXインデックスプランジャ

形状図

PXXインデックスプランジャ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
M(細目)
ねじの呼び
すべて
M10
M12
M16
M20
B
すべて
5
6
8
10
s
すべて
5
6
8
10

単位 : mm

品番 ロックナットの
有無		 M(細目)
ねじの呼び		 ピッチ D D1 L L1 L2 L4
min.		 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 適用カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PXX-5-A - M10 1 21 13.8 45 17 5 15 - 12 - 5 5 7/17 20 1750 PXCS-10-12-＊＊ 1,690 1,859 CAD カート 在庫品
PXX-6-A - M12 1.5 25 16.2 54.5 20 6 17 - 14 - 6 6 9/24 32 2530 PXCS-12-14-＊＊ 1,830 2,013 CAD カート 在庫品
PXX-8-A - M16 1.5 31 21.9 69 26 8 23 - 19 - 8 8 11/30 70 4500 PXCS-16-19-＊＊ 2,310 2,541 CAD カート 在庫品
PXX-10-A - M20 1.5 31 25.4 80 33 10 30 - 22 - 10 10 19/45 115 7030 PXCS-20-22-＊＊ 3,800 4,180 CAD カート 在庫品
PXX-5-AK ○ M10 1 21 13.8 45 17 5 15 5 12 17 5 5 7/17 27 1750 PXCS-10-12-＊＊ 1,750 1,925 CAD カート 在庫品
PXX-6-AK ○ M12 1.5 25 16.2 54.5 20 6 17 6 14 18 6 6 9/24 42 2530 PXCS-12-14-＊＊ 1,890 2,079 CAD カート 在庫品
PXX-8-AK ○ M16 1.5 31 21.9 69 26 8 23 8 19 24 8 8 11/30 90 4500 PXCS-16-19-＊＊ 2,430 2,673 CAD カート 在庫品
PXX-10-AK ○ M20 1.5 31 25.4 80 33 10 30 10 22 30 10 10 19/45 150 7030 PXCS-20-22-＊＊ 4,030 4,433 CAD カート 在庫品
品番 ロックナットの
有無		 M(細目)
ねじの呼び		 ピッチ D D1 L L1 L2 L4
min.		 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 適用カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PXX-5-A - M10 1 21 13.8 45 17 5 15 - 12 - 5 5 7/17 20 1750 PXCS-10-12-＊＊ 1,690 1,859 CAD カート 在庫品
PXX-6-A - M12 1.5 25 16.2 54.5 20 6 17 - 14 - 6 6 9/24 32 2530 PXCS-12-14-＊＊ 1,830 2,013 CAD カート 在庫品
PXX-8-A - M16 1.5 31 21.9 69 26 8 23 - 19 - 8 8 11/30 70 4500 PXCS-16-19-＊＊ 2,310 2,541 CAD カート 在庫品
PXX-10-A - M20 1.5 31 25.4 80 33 10 30 - 22 - 10 10 19/45 115 7030 PXCS-20-22-＊＊ 3,800 4,180 CAD カート 在庫品
PXX-5-AK ○ M10 1 21 13.8 45 17 5 15 5 12 17 5 5 7/17 27 1750 PXCS-10-12-＊＊ 1,750 1,925 CAD カート 在庫品
PXX-6-AK ○ M12 1.5 25 16.2 54.5 20 6 17 6 14 18 6 6 9/24 42 2530 PXCS-12-14-＊＊ 1,890 2,079 CAD カート 在庫品
PXX-8-AK ○ M16 1.5 31 21.9 69 26 8 23 8 19 24 8 8 11/30 90 4500 PXCS-16-19-＊＊ 2,430 2,673 CAD カート 在庫品
PXX-10-AK ○ M20 1.5 31 25.4 80 33 10 30 10 22 30 10 10 19/45 150 7030 PXCS-20-22-＊＊ 4,030 4,433 CAD カート 在庫品
品番 ロックナットの
有無		 M(細目)
ねじの呼び		 ピッチ D D1 L L1 L2 L4
min.		 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 適用カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PXX-5-A - M10 1 21 13.8 45 17 5 15 - 12 - 5 5 7/17 20 1750 PXCS-10-12-＊＊ 1,690 1,859 CAD カート 在庫品
PXX-6-A - M12 1.5 25 16.2 54.5 20 6 17 - 14 - 6 6 9/24 32 2530 PXCS-12-14-＊＊ 1,830 2,013 CAD カート 在庫品
PXX-8-A - M16 1.5 31 21.9 69 26 8 23 - 19 - 8 8 11/30 70 4500 PXCS-16-19-＊＊ 2,310 2,541 CAD カート 在庫品
PXX-10-A - M20 1.5 31 25.4 80 33 10 30 - 22 - 10 10 19/45 115 7030 PXCS-20-22-＊＊ 3,800 4,180 CAD カート 在庫品
PXX-5-AK ○ M10 1 21 13.8 45 17 5 15 5 12 17 5 5 7/17 27 1750 PXCS-10-12-＊＊ 1,750 1,925 CAD カート 在庫品
PXX-6-AK ○ M12 1.5 25 16.2 54.5 20 6 17 6 14 18 6 6 9/24 42 2530 PXCS-12-14-＊＊ 1,890 2,079 CAD カート 在庫品
PXX-8-AK ○ M16 1.5 31 21.9 69 26 8 23 8 19 24 8 8 11/30 90 4500 PXCS-16-19-＊＊ 2,430 2,673 CAD カート 在庫品
PXX-10-AK ○ M20 1.5 31 25.4 80 33 10 30 10 22 30 10 10 19/45 150 7030 PXCS-20-22-＊＊ 4,030 4,433 CAD カート 在庫品
品番 ロックナットの
有無		 M(細目)
ねじの呼び		 ピッチ D D1 L L1 L2 L4
min.		 Lb sw sw1 B s 荷重(N)
min./max.		 質量
(g)		 ピンのせん断荷重
(N)		 適用カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PXX-5-A - M10 1 21 13.8 45 17 5 15 - 12 - 5 5 7/17 20 1750 PXCS-10-12-＊＊ 1,690 1,859 CAD カート 在庫品
PXX-6-A - M12 1.5 25 16.2 54.5 20 6 17 - 14 - 6 6 9/24 32 2530 PXCS-12-14-＊＊ 1,830 2,013 CAD カート 在庫品
PXX-8-A - M16 1.5 31 21.9 69 26 8 23 - 19 - 8 8 11/30 70 4500 PXCS-16-19-＊＊ 2,310 2,541 CAD カート 在庫品
PXX-10-A - M20 1.5 31 25.4 80 33 10 30 - 22 - 10 10 19/45 115 7030 PXCS-20-22-＊＊ 3,800 4,180 CAD カート 在庫品
PXX-5-AK ○ M10 1 21 13.8 45 17 5 15 5 12 17 5 5 7/17 27 1750 PXCS-10-12-＊＊ 1,750 1,925 CAD カート 在庫品
PXX-6-AK ○ M12 1.5 25 16.2 54.5 20 6 17 6 14 18 6 6 9/24 42 2530 PXCS-12-14-＊＊ 1,890 2,079 CAD カート 在庫品
PXX-8-AK ○ M16 1.5 31 21.9 69 26 8 23 8 19 24 8 8 11/30 90 4500 PXCS-16-19-＊＊ 2,430 2,673 CAD カート 在庫品
PXX-10-AK ○ M20 1.5 31 25.4 80 33 10 30 10 22 30 10 10 19/45 150 7030 PXCS-20-22-＊＊ 4,030 4,433 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

PXX-A PXX-AK
ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒）
本体 SUM22L
四三酸化鉄皮膜（黒）		 SUM22L
四三酸化鉄皮膜（黒）
ピン S45C（硬度50-60HRC） S45C（硬度50-60HRC）
スプリング SWPB相当 SWPB相当
ロックナット S45C
四三酸化鉄皮膜（黒）

特長

  • 割り出し・位置決めピン。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナット
PXX-A なし＊1
PXX-AK あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）


関連商品

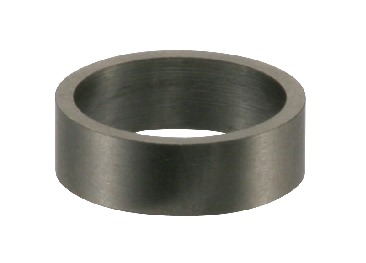

取りつけ部に対して本体のねじが長い場合、ねじ込み長さの調整にインデックスプランジャ用カラーPXCSをご使用ください。
PXCS

PXXインデックスプランジャ


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

インデックスプランジャを他の条件で探す

特性を選ぶ

オールステンレス オールメタル ハイジェニックデザイン センサつき

ねじ部材質を選ぶ

ステンレス 亜鉛ダイカスト

ねじの呼びを選ぶ

M4 M5 M6 M8 M24

タイプを選ぶ

T字ノブ 特殊ノブ ノブ無し リング コンパクト 薄板用 フランジ ボタン レバー ピン脱着 プッシュ 誤操作防止

並目/細目を選ぶ

並目

ロック機構を選ぶ

あり

ストローク（s）を選ぶ

3.5 4 4.5 7 7.5 9 10.6 11 11.5 12 12.6 14 15 17 20

ピン部外径（B）を選ぶ

3 4 7 12 14 16

全長（L）を選ぶ

26.5 27.5 29 30 30.5 31 32 32.5 33 33.5 34 35 37 37.5 38 39 39.5 40 40.5 41 42 42.5 43 43.5 44 44.5 46 47 47.5 48 49 50 51 52 53 54 55 56 56.5 57 57.25 57.5 58 59 59.5 60 61 62 62.5 63 63.5 64.5 65 66 67 67.5 67.8 68 69.5 70 71 71.5 72.5 73 74 74.3 75 75.5 76.5 77 78 79 82 83 85 86.5 87 88 91 93 104.5 105 106.5
