インデックスプランジャ - ノブなしタイプ

Name: PXXS-G
Brand: 鍋屋バイテック会社
Price: 2230 JPY
Availability: InStock

Indexing Plunger with Threaded Rod

PXXS-G

安全上の注意

形状図

＊1：　ピンの公差を変更しました。

寸法・CAD・価格

絞り込み

ロックナットの 有無: すべて; -; ○

M(細目) ねじの呼び: すべて; M10; M12; M16; M20

B: すべて; 5; 6; 8; 10

s: すべて; 5; 6; 8; 10

単位 : mm

品番	ロックナットの有無	M(細目) ねじの呼び	ピッチ	M1(並目) ねじの呼び	ピッチ	D₁	L₁	L₂	L₄ min.	Lb	Lm	sw	sw1	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PXXS-5-G	-	M10	1	M5	0.8	13.8	17	5	15	-	6	12	-	5	5	6/15	15	1820	PXCS-10-12-＊＊	2,230	2,453	CAD	カート	在庫品
PXXS-6-G	-	M12	1.5	M6	1	16.2	20	6	17	-	10	14	-	6	6	8/21	25	2620	PXCS-12-14-＊＊	2,430	2,673	CAD	カート	在庫品
PXXS-8-G	-	M16	1.5	M8	1.25	21.9	26	8	23	-	12	19	-	8	8	9/26	57	4660	PXCS-16-19-＊＊	3,320	3,652	CAD	カート	在庫品
PXXS-10-G	-	M20	1.5	M8	1.25	25.4	33	10	30	-	12	22	-	10	10	17/40	100	7280	PXCS-20-22-＊＊	6,680	7,348	CAD	カート	在庫品
PXXS-5-GK	○	M10	1	M5	0.8	13.8	17	5	15	5	6	12	17	5	5	6/15	22	1820	PXCS-10-12-＊＊	2,350	2,585	CAD	カート	在庫品
PXXS-6-GK	○	M12	1.5	M6	1	16.2	20	6	17	6	10	14	18	6	6	8/21	35	2620	PXCS-12-14-＊＊	2,640	2,904	CAD	カート	在庫品
PXXS-8-GK	○	M16	1.5	M8	1.25	21.9	26	8	23	8	12	19	24	8	8	9/26	77	4660	PXCS-16-19-＊＊	3,630	3,993	CAD	カート	在庫品
PXXS-10-GK	○	M20	1.5	M8	1.25	25.4	33	10	30	10	12	22	30	10	10	17/40	135	7280	PXCS-20-22-＊＊	7,330	8,063	CAD	カート	在庫品

品番	ロックナットの有無	M(細目) ねじの呼び	ピッチ	M1(並目) ねじの呼び	ピッチ	D₁	L₁	L₂	L₄ min.	Lb	Lm	sw	sw1	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PXXS-5-G	-	M10	1	M5	0.8	13.8	17	5	15	-	6	12	-	5	5	6/15	15	1820	PXCS-10-12-＊＊	2,230	2,453	CAD	カート	在庫品
PXXS-6-G	-	M12	1.5	M6	1	16.2	20	6	17	-	10	14	-	6	6	8/21	25	2620	PXCS-12-14-＊＊	2,430	2,673	CAD	カート	在庫品
PXXS-8-G	-	M16	1.5	M8	1.25	21.9	26	8	23	-	12	19	-	8	8	9/26	57	4660	PXCS-16-19-＊＊	3,320	3,652	CAD	カート	在庫品
PXXS-10-G	-	M20	1.5	M8	1.25	25.4	33	10	30	-	12	22	-	10	10	17/40	100	7280	PXCS-20-22-＊＊	6,680	7,348	CAD	カート	在庫品
PXXS-5-GK	○	M10	1	M5	0.8	13.8	17	5	15	5	6	12	17	5	5	6/15	22	1820	PXCS-10-12-＊＊	2,350	2,585	CAD	カート	在庫品
PXXS-6-GK	○	M12	1.5	M6	1	16.2	20	6	17	6	10	14	18	6	6	8/21	35	2620	PXCS-12-14-＊＊	2,640	2,904	CAD	カート	在庫品
PXXS-8-GK	○	M16	1.5	M8	1.25	21.9	26	8	23	8	12	19	24	8	8	9/26	77	4660	PXCS-16-19-＊＊	3,630	3,993	CAD	カート	在庫品
PXXS-10-GK	○	M20	1.5	M8	1.25	25.4	33	10	30	10	12	22	30	10	10	17/40	135	7280	PXCS-20-22-＊＊	7,330	8,063	CAD	カート	在庫品

品番	ロックナットの有無	M(細目) ねじの呼び	ピッチ	M1(並目) ねじの呼び	ピッチ	D₁	L₁	L₂	L₄ min.	Lb	Lm	sw	sw1	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PXXS-5-G	-	M10	1	M5	0.8	13.8	17	5	15	-	6	12	-	5	5	6/15	15	1820	PXCS-10-12-＊＊	2,230	2,453	CAD	カート	在庫品
PXXS-6-G	-	M12	1.5	M6	1	16.2	20	6	17	-	10	14	-	6	6	8/21	25	2620	PXCS-12-14-＊＊	2,430	2,673	CAD	カート	在庫品
PXXS-8-G	-	M16	1.5	M8	1.25	21.9	26	8	23	-	12	19	-	8	8	9/26	57	4660	PXCS-16-19-＊＊	3,320	3,652	CAD	カート	在庫品
PXXS-10-G	-	M20	1.5	M8	1.25	25.4	33	10	30	-	12	22	-	10	10	17/40	100	7280	PXCS-20-22-＊＊	6,680	7,348	CAD	カート	在庫品
PXXS-5-GK	○	M10	1	M5	0.8	13.8	17	5	15	5	6	12	17	5	5	6/15	22	1820	PXCS-10-12-＊＊	2,350	2,585	CAD	カート	在庫品
PXXS-6-GK	○	M12	1.5	M6	1	16.2	20	6	17	6	10	14	18	6	6	8/21	35	2620	PXCS-12-14-＊＊	2,640	2,904	CAD	カート	在庫品
PXXS-8-GK	○	M16	1.5	M8	1.25	21.9	26	8	23	8	12	19	24	8	8	9/26	77	4660	PXCS-16-19-＊＊	3,630	3,993	CAD	カート	在庫品
PXXS-10-GK	○	M20	1.5	M8	1.25	25.4	33	10	30	10	12	22	30	10	10	17/40	135	7280	PXCS-20-22-＊＊	7,330	8,063	CAD	カート	在庫品

品番	ロックナットの有無	M(細目) ねじの呼び	ピッチ	M1(並目) ねじの呼び	ピッチ	D₁	L₁	L₂	L₄ min.	Lb	Lm	sw	sw1	B	s	荷重(N) min./max.	質量 (g)	ピンのせん断荷重 (N)	適用カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PXXS-5-G	-	M10	1	M5	0.8	13.8	17	5	15	-	6	12	-	5	5	6/15	15	1820	PXCS-10-12-＊＊	2,230	2,453	CAD	カート	在庫品
PXXS-6-G	-	M12	1.5	M6	1	16.2	20	6	17	-	10	14	-	6	6	8/21	25	2620	PXCS-12-14-＊＊	2,430	2,673	CAD	カート	在庫品
PXXS-8-G	-	M16	1.5	M8	1.25	21.9	26	8	23	-	12	19	-	8	8	9/26	57	4660	PXCS-16-19-＊＊	3,320	3,652	CAD	カート	在庫品
PXXS-10-G	-	M20	1.5	M8	1.25	25.4	33	10	30	-	12	22	-	10	10	17/40	100	7280	PXCS-20-22-＊＊	6,680	7,348	CAD	カート	在庫品
PXXS-5-GK	○	M10	1	M5	0.8	13.8	17	5	15	5	6	12	17	5	5	6/15	22	1820	PXCS-10-12-＊＊	2,350	2,585	CAD	カート	在庫品
PXXS-6-GK	○	M12	1.5	M6	1	16.2	20	6	17	6	10	14	18	6	6	8/21	35	2620	PXCS-12-14-＊＊	2,640	2,904	CAD	カート	在庫品
PXXS-8-GK	○	M16	1.5	M8	1.25	21.9	26	8	23	8	12	19	24	8	8	9/26	77	4660	PXCS-16-19-＊＊	3,630	3,993	CAD	カート	在庫品
PXXS-10-GK	○	M20	1.5	M8	1.25	25.4	33	10	30	10	12	22	30	10	10	17/40	135	7280	PXCS-20-22-＊＊	7,330	8,063	CAD	カート	在庫品

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	PXX-G	PXX-GK	PXXS-G	PXXS-GK
本体	SUM22L 四三酸化鉄皮膜（黒）	SUM22L 四三酸化鉄皮膜（黒）	SUS303	SUS303
ピン	S45C（硬度50-60HRC）	S45C（硬度50-60HRC）	SUS303 ニッケルメッキ	SUS303 ニッケルメッキ
スプリング	SWPB	SWPB	SUS301	SUS301
ロックナット		S45C 四三酸化鉄皮膜（黒）		SUS303

特長

割り出し・位置決めピン。
ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。

商品記号により、本体材質・ロックナットの有無が選択できます。

商品記号	本体材質	ロックナット
PXX-G	スティール	なし＊1
PXX-GK	スティール	あり
PXXS-G	ステンレス	なし＊1
PXXS-GK	ステンレス	あり

＊1：　ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス）

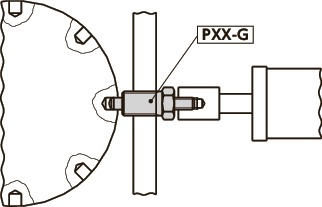

使用例

割り出し盤に。

PXXS-Gインデックスプランジャ - ノブなしタイプ

商品品番一覧

PXXS-G

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
