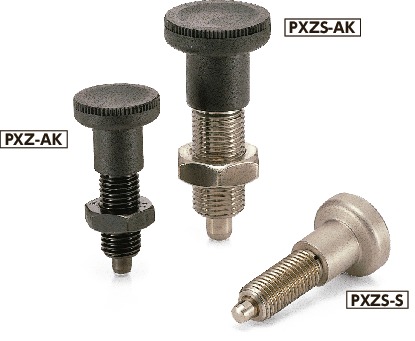

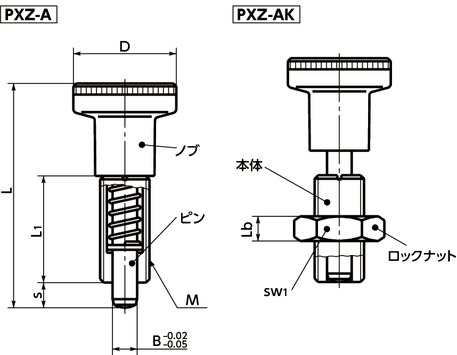

PXZ-5-AKの形状図
単位 : mm
| 品番 | ロックナットの 有無 |
M(細目) ねじの呼び |
ピッチ | D | L | L1 | Lb | sw1 | B | s | 荷重(N) min./max. |
質量 (g) |
ピンのせん断荷重 (N) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXZ-5-AK | ○ | M10 | 1 | 21 | 45 | 22 | 5 | 17 | 5 | 5 | 7/17 | 25 | 1750 | 1,610 | 1,771 | CAD | カート | 在庫品 |
PXZ-5-AKの材質・仕上げ
| PXZ-A | PXZ-AK | |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） |
SUM22L 四三酸化鉄皮膜（黒） |
| ピン | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| スプリング | SUS301 | SUS301 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） |
PXZ-5-AKの特長
- 本体ねじ部はすべて装置の中へ埋め込むことができ、ノブだけが露出。美観にすぐれています。
- ピンは焼入れ済み。耐摩耗性にすぐれています。
- 商品記号により、ロックナットの有無が選択できます。
| 商品記号 | ロックナット |
|---|---|
| PXZ-A | なし＊1 |
| PXZ-AK | あり |
＊1： ゆるみ止めサービスをご利用ください。（⇒ゆるみ止めサービス ）
使用例
